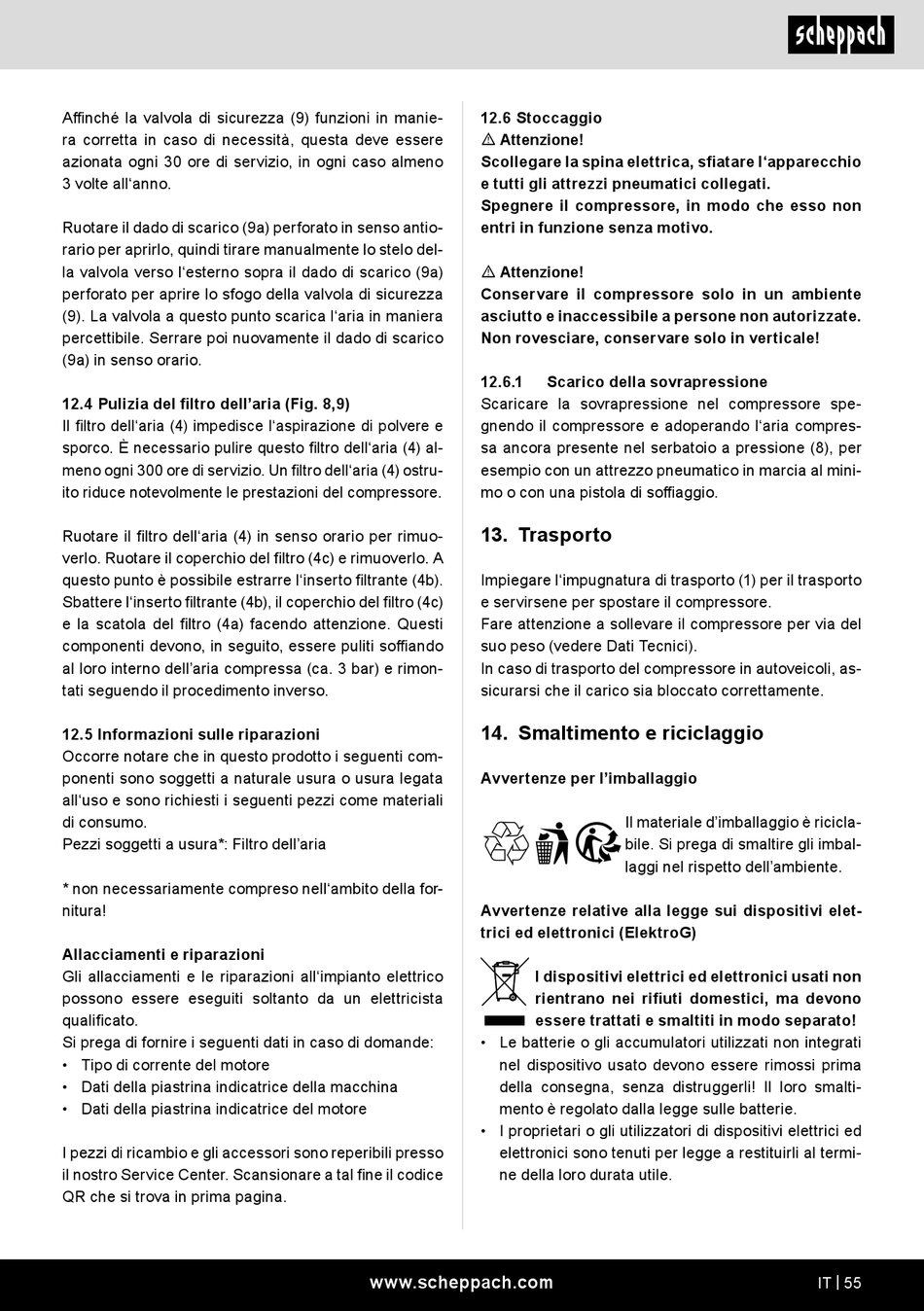

Scheppach HC25Si Originalbetriebsanleitung Seite 55

A nché la valvola di sicurezza (9) funzioni in manie-
ra corretta in caso di necessità, questa deve essere
azionata ogni 30 ore di servizio, in ogni caso almeno
3 volte all'anno.
Ruotare il dado di scarico (9a) perforato in senso antio-
rario per aprirlo, quindi tirare manualmente lo stelo del-
la valvola verso l'esterno sopra il dado di scarico (9a)
perforato per aprire lo sfogo della valvola di sicurezza
(9). La valvola a questo punto scarica l'aria in maniera
percettibile. Serrare poi nuovamente il dado di scarico
(9a) in senso orario.
12.4 Pulizia del ltro dell'aria (Fig. 8,9)
Il ltro dell'aria (4) impedisce l'aspirazione di polvere e
sporco. È necessario pulire questo ltro dell'aria (4) al-
meno ogni 300 ore di servizio. Un ltro dell'aria (4) ostru-
ito riduce notevolmente le prestazioni del compressore.
Ruotare il ltro dell'aria (4) in senso orario per rimuo-
verlo. Ruotare il coperchio del ltro (4c) e rimuoverlo. A
questo punto è possibile estrarre l'inserto ltrante (4b).
Sbattere l'inserto ltrante (4b), il coperchio del ltro (4c)
e la scatola del ltro (4a) facendo attenzione. Questi
componenti devono, in seguito, essere puliti so ando
al loro interno dell'aria compressa (ca. 3 bar) e rimon-
tati seguendo il procedimento inverso.
12.5 Informazioni sulle riparazioni
Occorre notare che in questo prodotto i seguenti com-
ponenti sono soggetti a naturale usura o usura legata
all'uso e sono richiesti i seguenti pezzi come materiali
di consumo.
Pezzi soggetti a usura*: Filtro dell'aria
* non necessariamente compreso nell'ambito della for-
nitura!
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all'impianto elettrico
possono essere eseguiti soltanto da un elettricista
quali cato.
Si prega di fornire i seguenti dati in caso di domande:
• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore
I pezzi di ricambio e gli accessori sono reperibili presso
il nostro Service Center. Scansionare a tal ne il codice
QR che si trova in prima pagina.
12.6 Stoccaggio
m Attenzione!
Scollegare la spina elettrica, s atare l'apparecchio
e tutti gli attrezzi pneumatici collegati.
Spegnere il compressore, in modo che esso non
entri in funzione senza motivo.
m Attenzione!
Conservare il compressore solo in un ambiente
asciutto e inaccessibile a persone non autorizzate.
Non rovesciare, conservare solo in verticale!
12.6.1
Scaricare la sovrapressione nel compressore spe-
gnendo il compressore e adoperando l'aria compres-
sa ancora presente nel serbatoio a pressione (8), per
esempio con un attrezzo pneumatico in marcia al mini-
mo o con una pistola di so aggio.
13. Trasporto
Impiegare l'impugnatura di trasporto (1) per il trasporto
e servirsene per spostare il compressore.
Fare attenzione a sollevare il compressore per via del
suo peso (vedere Dati Tecnici).
In caso di trasporto del compressore in autoveicoli, as-
sicurarsi che il carico sia bloccato correttamente.
14. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Avvertenze relative alla legge sui dispositivi elet-
trici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non
rientrano nei ri uti domestici, ma devono
essere trattati e smaltiti in modo separato!
• Le batterie o gli accumulatori utilizzati non integrati
nel dispositivo usato devono essere rimossi prima
della consegna, senza distruggerli! Il loro smalti-
mento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed
elettronici sono tenuti per legge a restituirli al termi-
ne della loro durata utile.
www.scheppach.com
Scarico della sovrapressione
Il materiale d'imballaggio è ricicla-
bile. Si prega di smaltire gli imbal-
laggi nel rispetto dell'ambiente.
IT | 55
