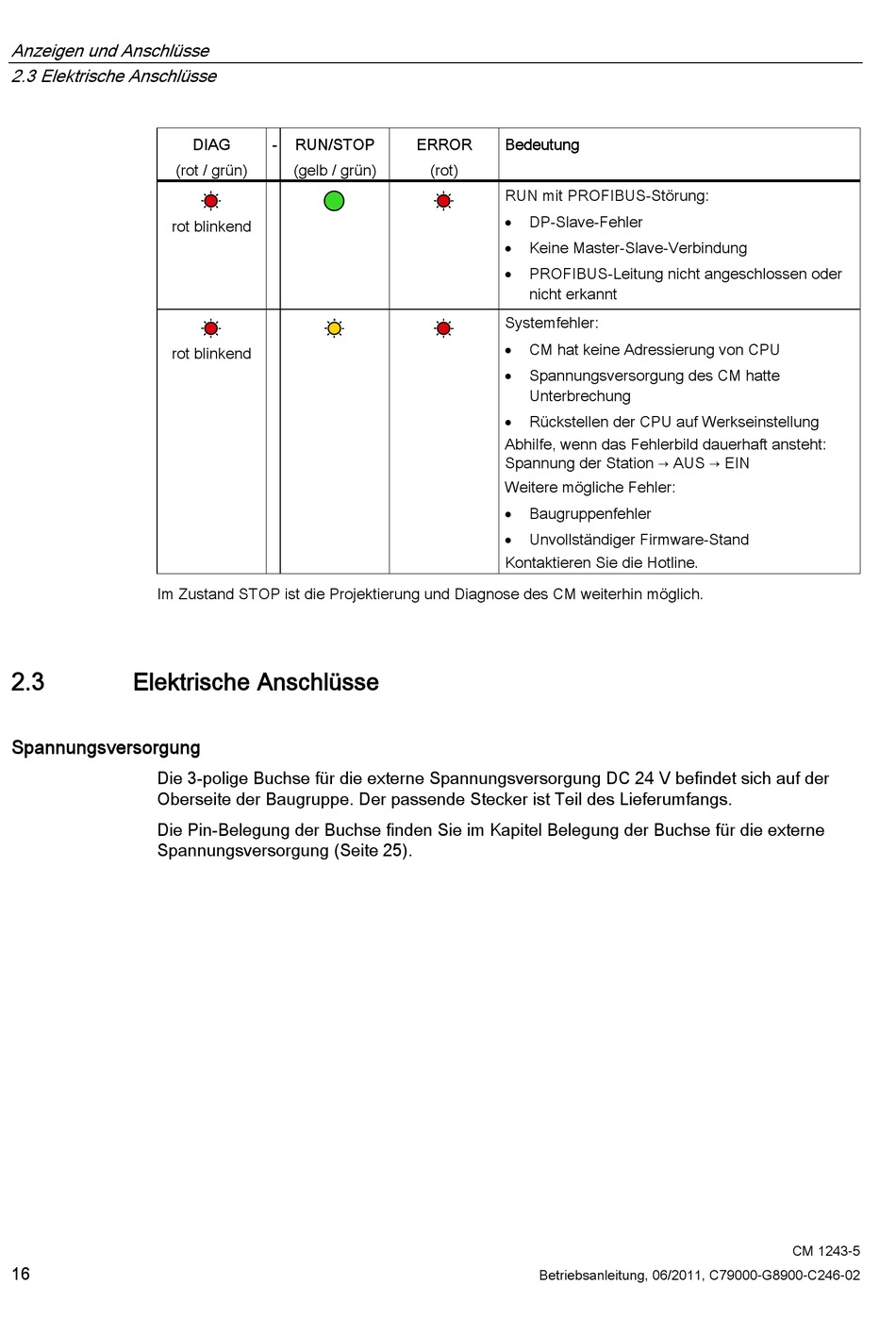

Anzeigen und Anschlüsse
2.3 Elektrische Anschlüsse
(rot / grün)
rot blinkend
rot blinkend
Im Zustand STOP ist die Projektierung und Diagnose des CM weiterhin möglich.
2.3 Elektrische Anschlüsse
Spannungsversorgung
Die 3-polige Buchse für die externe Spannungsversorgung DC 24 V befindet sich auf der
Oberseite der Baugruppe. Der passende Stecker ist Teil des Lieferumfangs.
Die Pin-Belegung der Buchse finden Sie im Kapitel Belegung der Buchse für die externe
Spannungsversorgung (Seite 25).
16
DIAG - RUN/STOP
(gelb / grün)
ERROR Bedeutung
(rot)
RUN mit PROFIBUS-Störung:
DP-Slave-Fehler

Keine Master-Slave-Verbindung

PROFIBUS-Leitung nicht angeschlossen oder

nicht erkannt
Systemfehler:
CM hat keine Adressierung von CPU

Spannungsversorgung des CM hatte

Unterbrechung
Rückstellen der CPU auf Werkseinstellung

Abhilfe, wenn das Fehlerbild dauerhaft ansteht:
Spannung der Station → AUS → EIN
Weitere mögliche Fehler:
Baugruppenfehler

Unvollständiger Firmware-Stand

Kontaktieren Sie die Hotline.
Betriebsanleitung, 06/2011, C79000-G8900-C246-02
CM 1243-5
