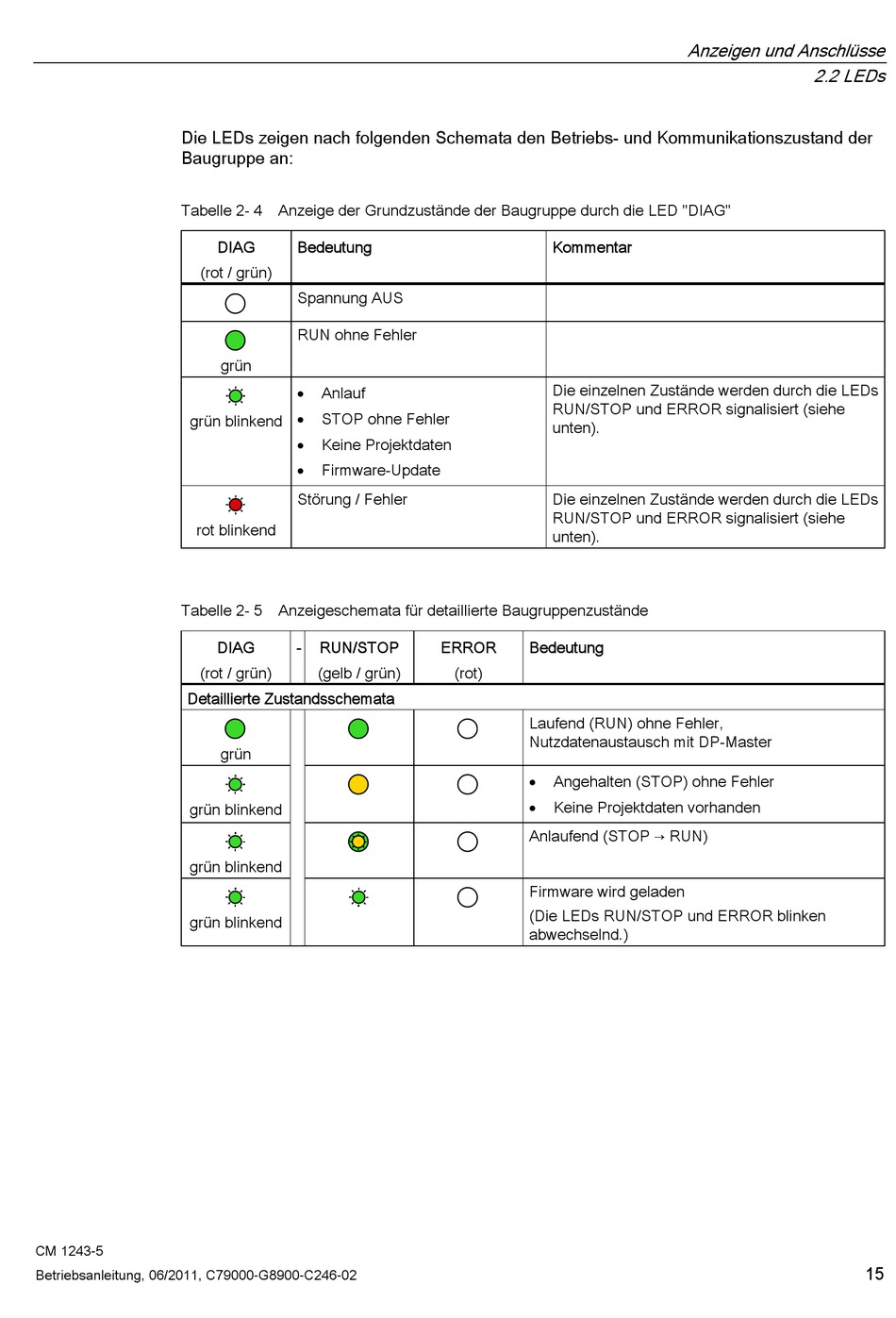

Die LEDs zeigen nach folgenden Schemata den Betriebs- und Kommunikationszustand der
Baugruppe an:
Tabelle 2- 4 Anzeige der Grundzustände der Baugruppe durch die LED "DIAG"
(rot / grün)
grün blinkend
rot blinkend
Tabelle 2- 5 Anzeigeschemata für detaillierte Baugruppenzustände
(rot / grün)
Detaillierte Zustandsschemata
grün blinkend
grün blinkend
grün blinkend
CM 1243-5
Betriebsanleitung, 06/2011, C79000-G8900-C246-02
DIAG
Bedeutung
Spannung AUS
RUN ohne Fehler
grün
Anlauf
STOP ohne Fehler
Keine Projektdaten
Firmware-Update
Störung / Fehler
DIAG
-
RUN/STOP
(gelb / grün)
grün
Kommentar
Die einzelnen Zustände werden durch die LEDs
RUN/STOP und ERROR signalisiert (siehe
unten).
Die einzelnen Zustände werden durch die LEDs
RUN/STOP und ERROR signalisiert (siehe
unten).
ERROR
Bedeutung
(rot)
Laufend (RUN) ohne Fehler,
Nutzdatenaustausch mit DP-Master
Angehalten (STOP) ohne Fehler
Keine Projektdaten vorhanden
Anlaufend (STOP → RUN)
Firmware wird geladen
(Die LEDs RUN/STOP und ERROR blinken
abwechselnd.)
Anzeigen und Anschlüsse
2.2 LEDs
15
