Technische Daten

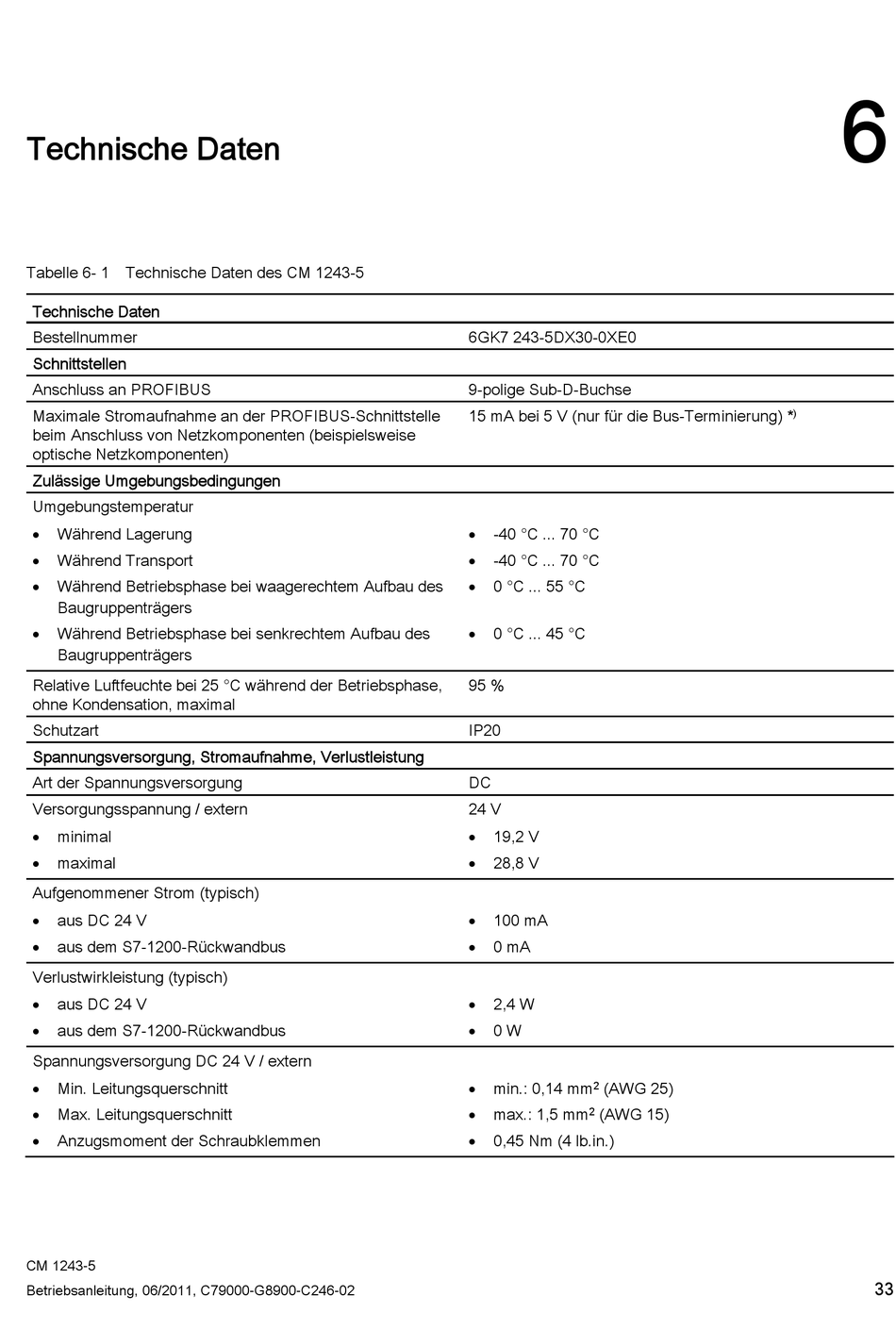

Tabelle 6- 1 Technische Daten des CM 1243-5
Technische Daten
Bestellnummer
Schnittstellen
Anschluss an PROFIBUS
Maximale Stromaufnahme an der PROFIBUS-Schnittstelle
beim Anschluss von Netzkomponenten (beispielsweise
optische Netzkomponenten)
Zulässige Umgebungsbedingungen
Umgebungstemperatur
Während Lagerung

Während Transport

Während Betriebsphase bei waagerechtem Aufbau des

Baugruppenträgers
Während Betriebsphase bei senkrechtem Aufbau des

Baugruppenträgers
Relative Luftfeuchte bei 25 °C während der Betriebsphase,
ohne Kondensation, maximal
Schutzart
Spannungsversorgung, Stromaufnahme, Verlustleistung
Art der Spannungsversorgung
Versorgungsspannung / extern
minimal

maximal

Aufgenommener Strom (typisch)
aus DC 24 V

aus dem S7-1200-Rückwandbus

Verlustwirkleistung (typisch)
aus DC 24 V

aus dem S7-1200-Rückwandbus

Spannungsversorgung DC 24 V / extern
Min. Leitungsquerschnitt

Max. Leitungsquerschnitt

Anzugsmoment der Schraubklemmen

CM 1243-5
Betriebsanleitung, 06/2011, C79000-G8900-C246-02
6GK7 243-5DX30-0XE0
9-polige Sub-D-Buchse
15 mA bei 5 V (nur für die Bus-Terminierung) *
-40 °C ... 70 °C

-40 °C ... 70 °C

0 °C ... 55 °C

0 °C ... 45 °C

95 %
IP20
DC
24 V
19,2 V

28,8 V

100 mA

0 mA

2,4 W

0 W

min.: 0,14 mm (AWG 25)

2
max.: 1,5 mm (AWG 15)
 2
0,45 Nm (4 lb.in.)

