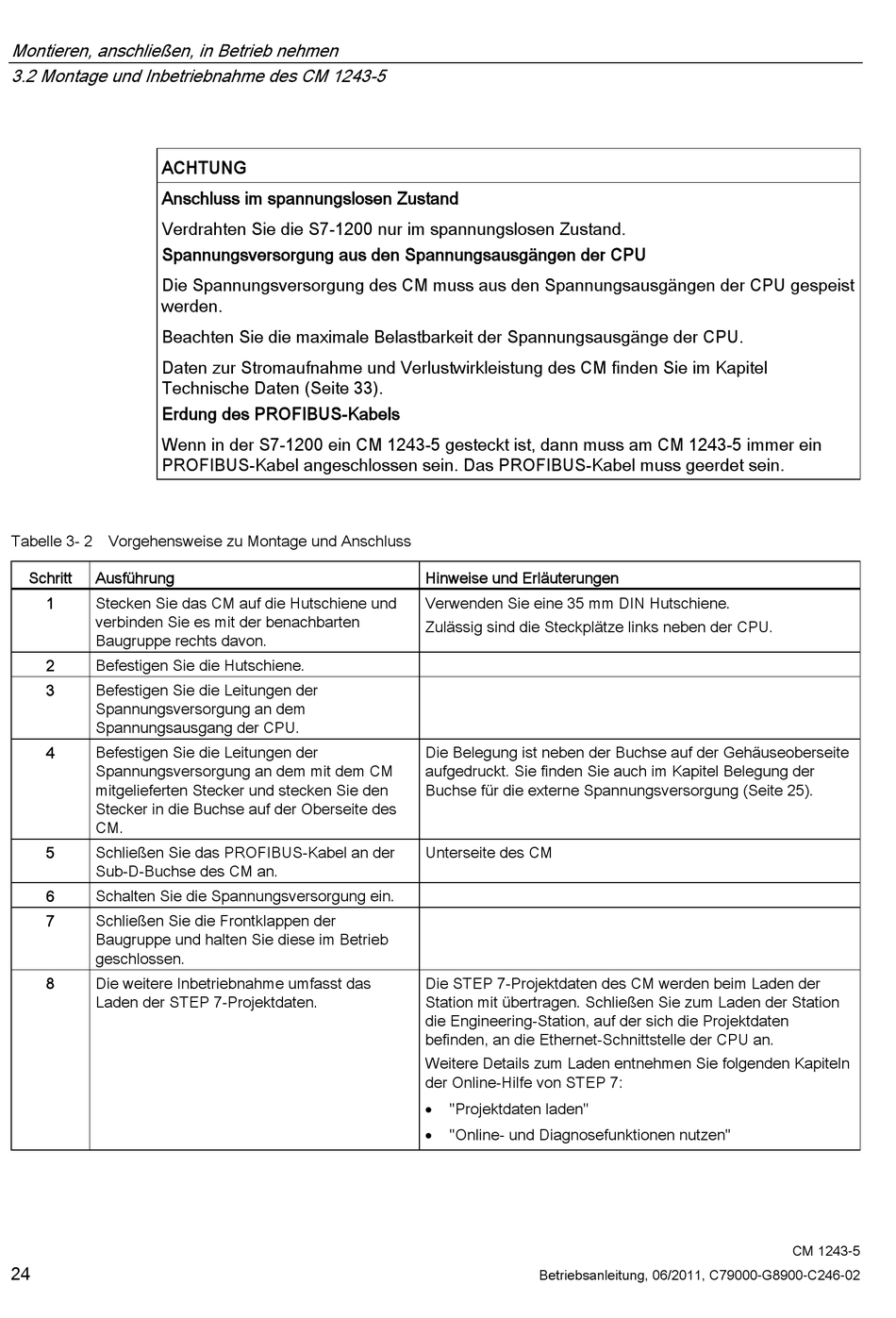

Montieren, anschließen, in Betrieb nehmen
3.2 Montage und Inbetriebnahme des CM 1243-5
ACHTUNG
Anschluss im spannungslosen Zustand
Verdrahten Sie die S7-1200 nur im spannungslosen Zustand.
Spannungsversorgung aus den Spannungsausgängen der CPU
Die Spannungsversorgung des CM muss aus den Spannungsausgängen der CPU gespeist
werden.
Beachten Sie die maximale Belastbarkeit der Spannungsausgänge der CPU.
Daten zur Stromaufnahme und Verlustwirkleistung des CM finden Sie im Kapitel
Technische Daten (Seite 33).
Erdung des PROFIBUS-Kabels
Wenn in der S7-1200 ein CM 1243-5 gesteckt ist, dann muss am CM 1243-5 immer ein
PROFIBUS-Kabel angeschlossen sein. Das PROFIBUS-Kabel muss geerdet sein.
Tabelle 3- 2 Vorgehensweise zu Montage und Anschluss
Schritt
Ausführung
1
Stecken Sie das CM auf die Hutschiene und
verbinden Sie es mit der benachbarten
Baugruppe rechts davon.
2
Befestigen Sie die Hutschiene.
3
Befestigen Sie die Leitungen der
Spannungsversorgung an dem
Spannungsausgang der CPU.
4
Befestigen Sie die Leitungen der
Spannungsversorgung an dem mit dem CM
mitgelieferten Stecker und stecken Sie den
Stecker in die Buchse auf der Oberseite des
CM.
5
Schließen Sie das PROFIBUS-Kabel an der
Sub-D-Buchse des CM an.
6
Schalten Sie die Spannungsversorgung ein.
7
Schließen Sie die Frontklappen der
Baugruppe und halten Sie diese im Betrieb
geschlossen.
8
Die weitere Inbetriebnahme umfasst das
Laden der STEP 7-Projektdaten.
24
Hinweise und Erläuterungen
Verwenden Sie eine 35 mm DIN Hutschiene.
Zulässig sind die Steckplätze links neben der CPU.
Die Belegung ist neben der Buchse auf der Gehäuseoberseite
aufgedruckt. Sie finden Sie auch im Kapitel Belegung der
Buchse für die externe Spannungsversorgung (Seite 25).
Unterseite des CM
Die STEP 7-Projektdaten des CM werden beim Laden der
Station mit übertragen. Schließen Sie zum Laden der Station
die Engineering-Station, auf der sich die Projektdaten
befinden, an die Ethernet-Schnittstelle der CPU an.
Weitere Details zum Laden entnehmen Sie folgenden Kapiteln
der Online-Hilfe von STEP 7:
"Projektdaten laden"
"Online- und Diagnosefunktionen nutzen"
Betriebsanleitung, 06/2011, C79000-G8900-C246-02
CM 1243-5
