Anwendung und Eigenschaften
1.4 Voraussetzungen für den Betrieb
● Nutzdaten pro Telegramm
1.4 Voraussetzungen für den Betrieb
Projektierungswerkzeug
Für die Projektierung der Baugruppe ist folgendes Projektierungswerkzeug erforderlich:
STEP 7 ab Version V11.0
CPUs der S7-1200
Die Nutzung der PROFIBUS-Funktionalitäten bei der S7-1200 setzt CPUs ab Firmware-
Version 2.0 voraus.
1.5 Konfigurationsbeispiele für PROFIBUS
Im Folgenden finden Sie Beispiele für Konfigurationen, in denen das CM 1242-5 als DP-
Slave und das CM 1243-5 als DP-Master eingesetzt wird.
SIMATIC S7-1200
mit CM 1242-5

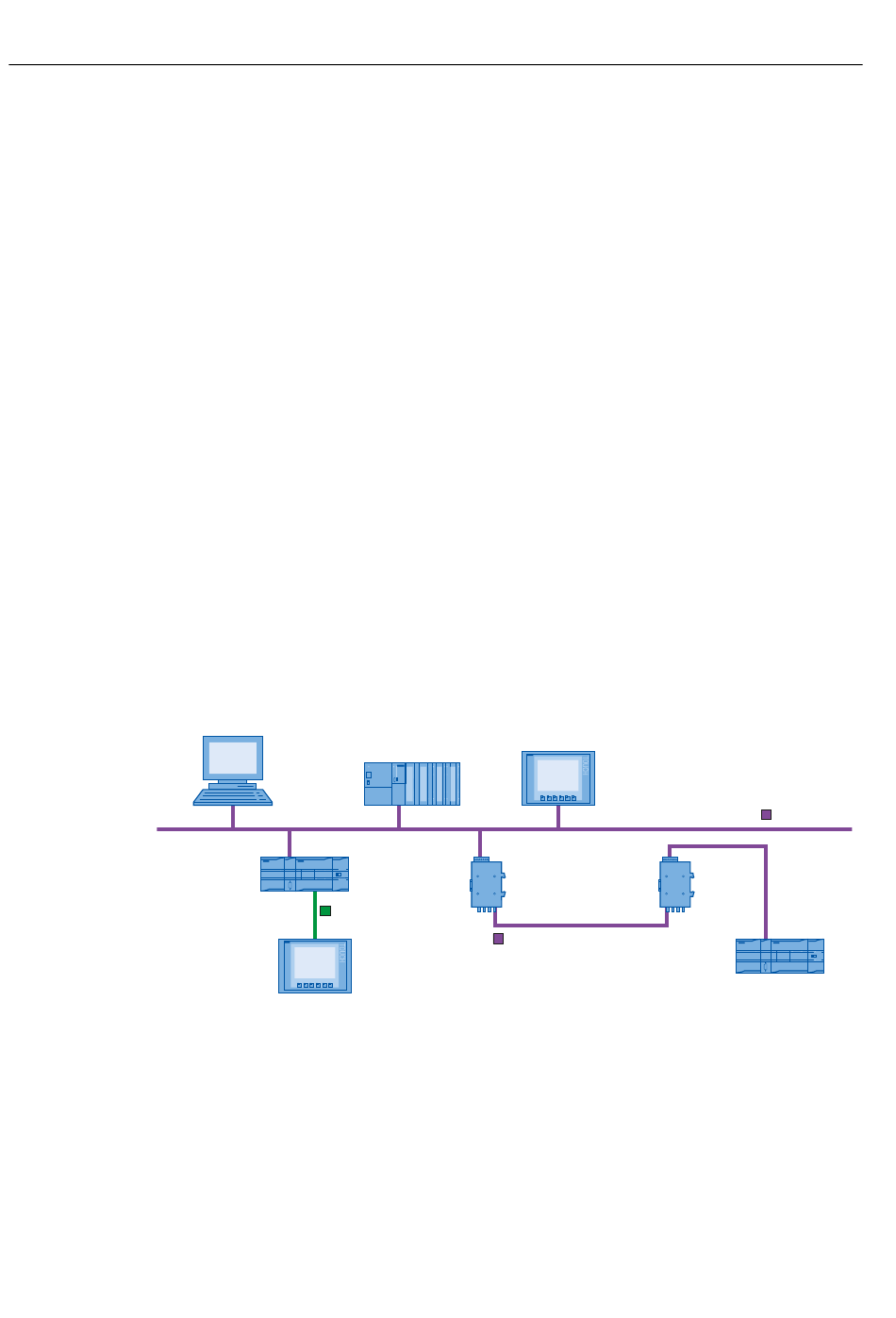

Bild 1-1
10
– PUT: Max. 209 Byte
– GET: Max. 222 Byte
PG/PC/IPC
PROFINET/
Industrial Ethernet
Bedienen &
Beobachten
Konfigurationsbeipiel mit CM 1242-5 als PROFIBUS-Slave
SIMATIC S7-300
OLM
PROFIBUS
(LWL)
Bedienen &
Beobachten
OLM
SIMATIC S7-1200
mit CM 1242-5
Betriebsanleitung, 06/2011, C79000-G8900-C246-02
PROFIBUS
CM 1243-5
