Einstellungen

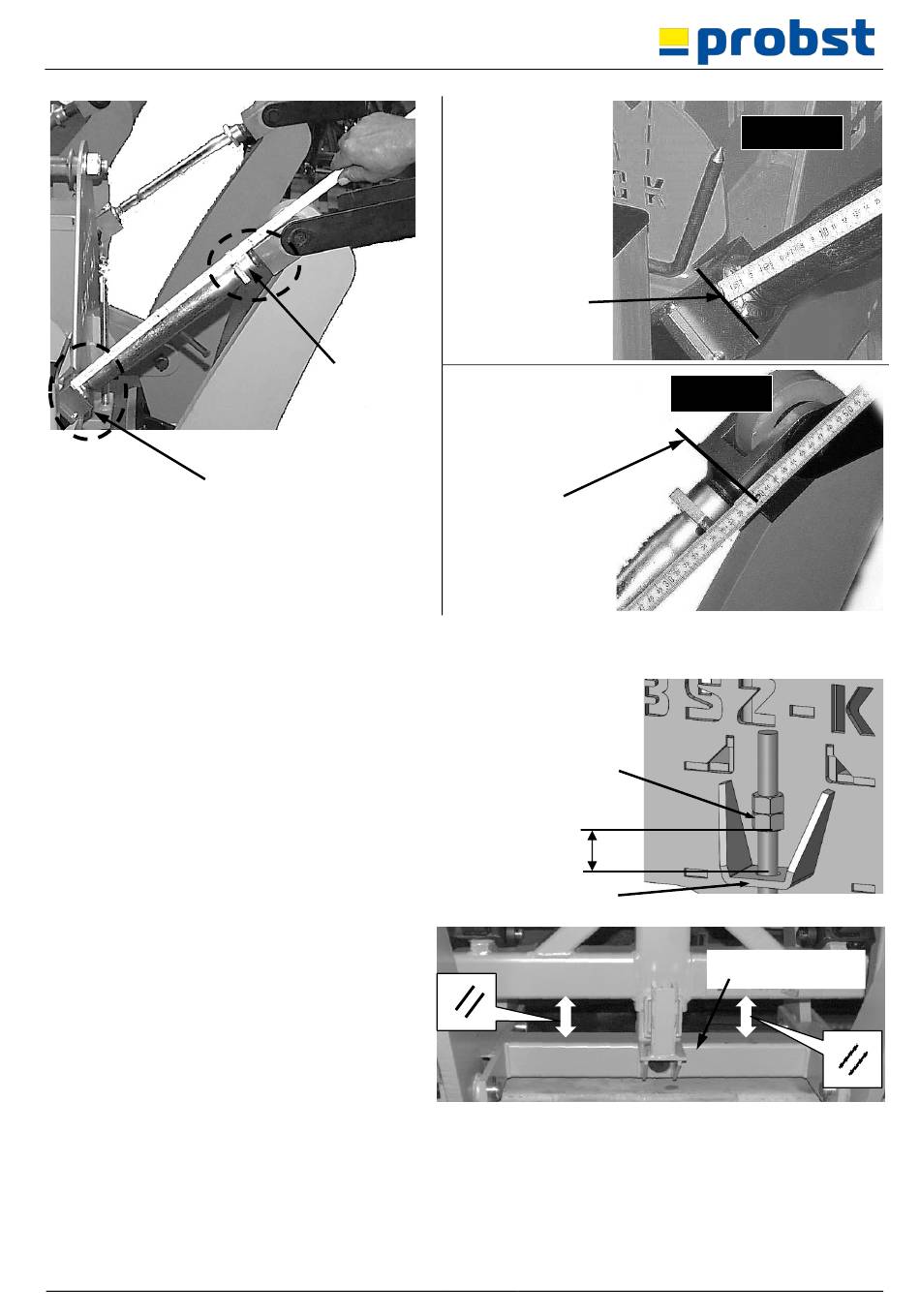

Bild 4
Detail 1
5.1.1 Kontrolle- Einstellung des Totpunktes
Ist der Greifbereich entsprechend Kapitel
„Einstellung des Greifbereichs" korrekt eingestellt,
muss der Abstand zwischen Anschlag und
Anschlagmutter 60 ± 2 mm betragen (siehe Bild 5).
Um eine symmetrische Einstellung der Greifarme
des Gerätes BSZ-KH zu gewährleisten, ist zu
prüfen, ob die Quertraverse parallel (//) zum Geräte-
Oberteil verläuft (Bild 6).
53100411
Unterer
Messpunkt an
Spindel
Detail 2
Oberer
Messpunkt
an Spindel
Anschlagmutter
60 ± 2 mm
Bild 6
14 / 20
Detail 2
Anschlag
Quertraverse
Detail 1
Bild 5
