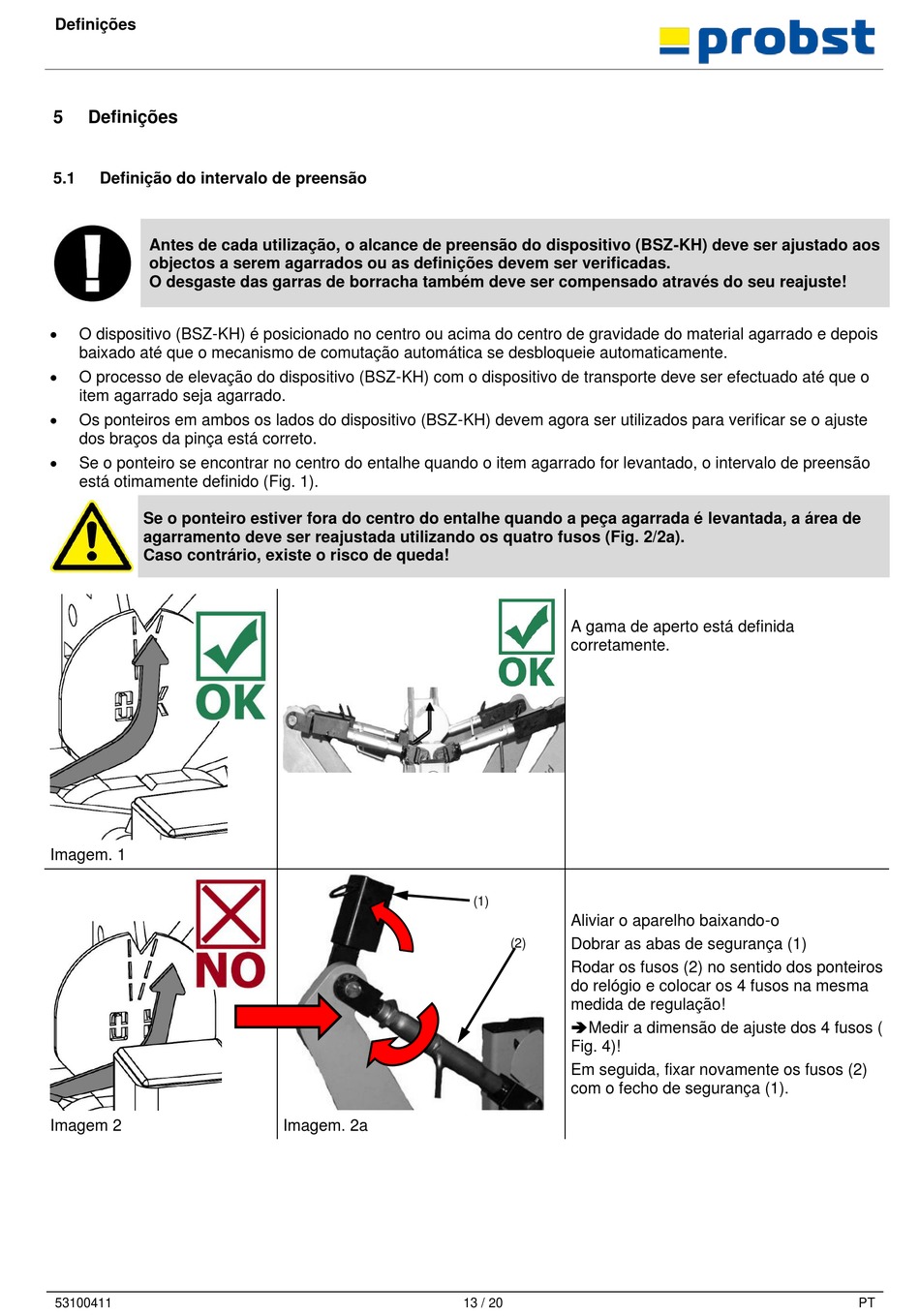

Definições
5 Definições
5.1 Definição do intervalo de preensão
Antes de cada utilização, o alcance de preensão do dispositivo (BSZ-KH) deve ser ajustado aos
objectos a serem agarrados ou as definições devem ser verificadas.
O desgaste das garras de borracha também deve ser compensado através do seu reajuste!
•
O dispositivo (BSZ-KH) é posicionado no centro ou acima do centro de gravidade do material agarrado e depois
baixado até que o mecanismo de comutação automática se desbloqueie automaticamente.
•
O processo de elevação do dispositivo (BSZ-KH) com o dispositivo de transporte deve ser efectuado até que o
item agarrado seja agarrado.
•
Os ponteiros em ambos os lados do dispositivo (BSZ-KH) devem agora ser utilizados para verificar se o ajuste
dos braços da pinça está correto.
•
Se o ponteiro se encontrar no centro do entalhe quando o item agarrado for levantado, o intervalo de preensão
está otimamente definido (Fig. 1).
Se o ponteiro estiver fora do centro do entalhe quando a peça agarrada é levantada, a área de
agarramento deve ser reajustada utilizando os quatro fusos (Fig. 2/2a).
Caso contrário, existe o risco de queda!
Imagem. 1
Imagem 2
53100411
Imagem. 2a
A gama de aperto está definida
corretamente.
(1)
Aliviar o aparelho baixando-o
(2) Dobrar as abas de segurança (1)
Rodar os fusos (2) no sentido dos ponteiros
do relógio e colocar os 4 fusos na mesma
medida de regulação!
Medir a dimensão de ajuste dos 4 fusos (
Fig. 4)!
Em seguida, fixar novamente os fusos (2)
com o fecho de segurança (1).
13 / 20 PT
