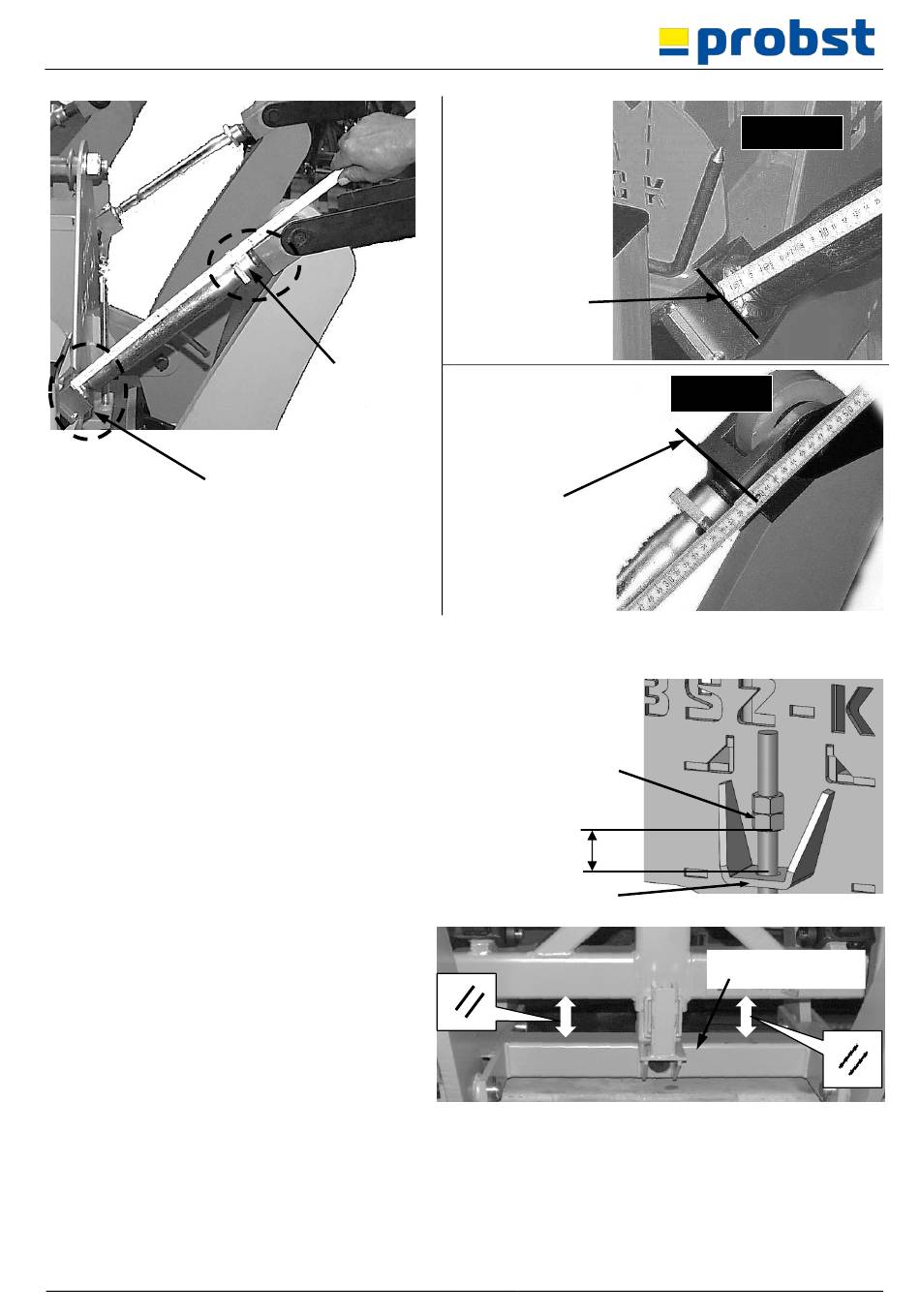

5.1.1 Controlo - Definição do ponto morto
Se a área de preensão estiver corretamente
ajustada de acordo com o capítulo "Ajuste da área
de preensão", a distância entre o batente e a porca
de batente deve ser de 60 ± 2 mm (ver Fig. 5).
Para assegurar um ajuste simétrico dos braços da
pinça do dispositivo BSZ-KH, verificar se a barra
transversal corre paralelamente (//) à parte superior
do dispositivo (Fig. 6).
53100411
Ponto de
medição inferior
no fuso
Detalhe 2
Ponto de
medição
superior no
fuso
Porca de batente
60 ± 2 mm
Imagem 6
14 / 20
Detalhe 2
Parar
Barra transversal
Detalhe 1
Imagem 5
