Operação

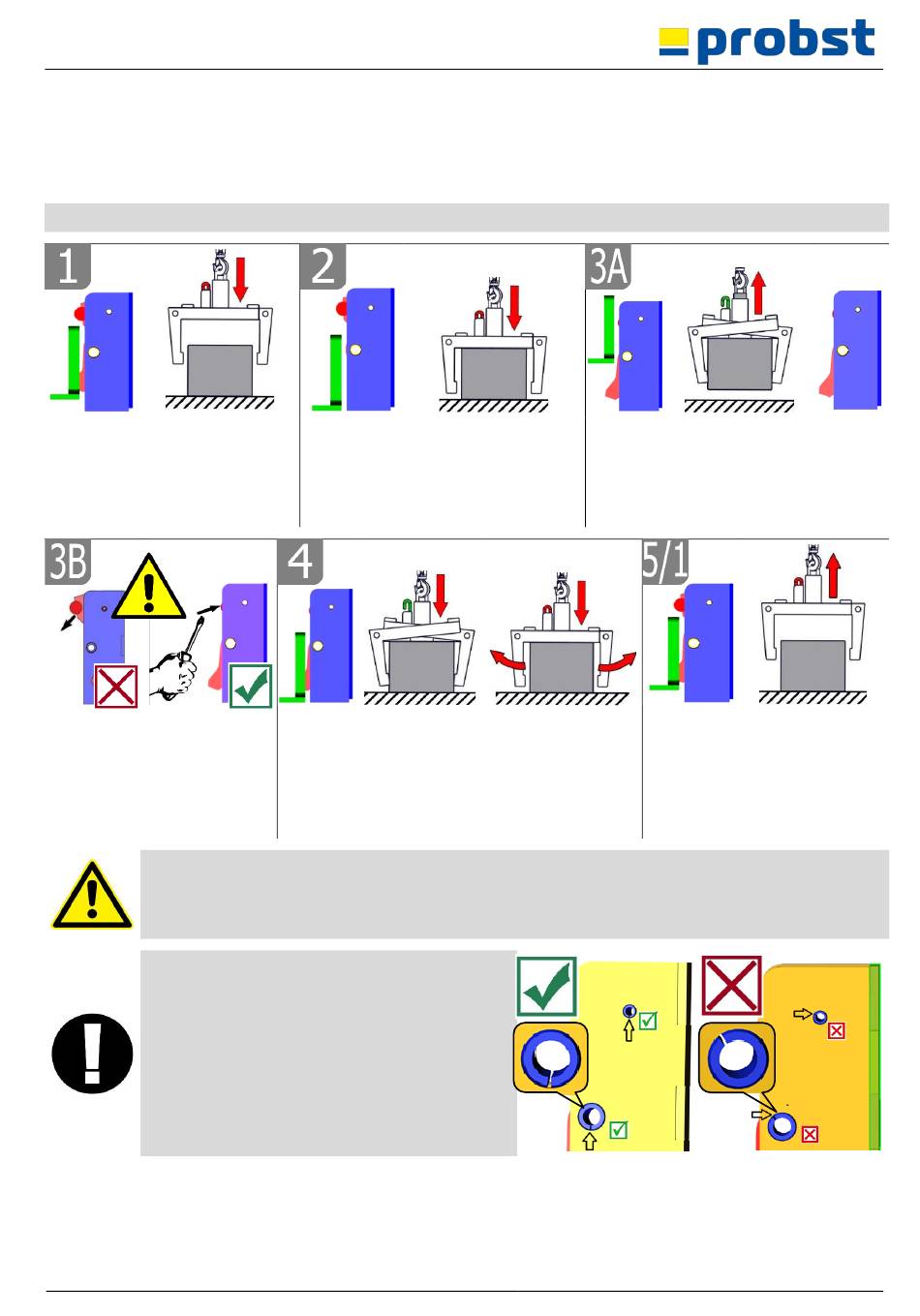

6.2 Representação da passagem automática
A unidade está equipada com um sistema de mudança automática, ou seja, os braços da pinça são ABERTOS e
FECHADOS abaixando e levantando a unidade.
Representações pictóricas das posições de comutação da mudança automática de velocidades:
• A unidade é levantada pelo
transportador
• Braços de agarrar estão
abertos
• No caso de um interruptor
avariado, o comutador deve
ser premido manualmente
(por exemplo, com uma
1)
chave de fendas).
1) Caso contrário, pode ocorrer uma comutação defeituosa e depois uma deformação ou destruição da
unidade de comutação automática quando a carga é colocada no chão.
É proibido levantar ou baixar a alfaia, bem como conduzir rapidamente com o
transportador/hoistar em terrenos irregulares!
Ao substituir um trocador automático defeituoso,
é essencial assegurar que as ranhuras dos dois
pinos de cavilha apontam sempre para baixo.
A posição das ranhuras nunca deve estar no
topo ou no meio, caso contrário há o risco de a
comutação automática encravar ao mudar!
53100411
• A unidade é abaixada sobre o
objecto a ser agarrado
• Braços de agarrar estão abertos
• A unidade é colocada no chão com o objecto a
ser agarrado
• Braços de agarrar são abertos
16 / 20
• A unidade é levantada pela unidade
portadora
• O material de agarramento é fixado e
pode agora ser transportado para o
seu destino
• A unidade é levantada pelo
transportador
• Braços de agarrar estão
abertos
(posição de estacionamento
da unidade no chão)
