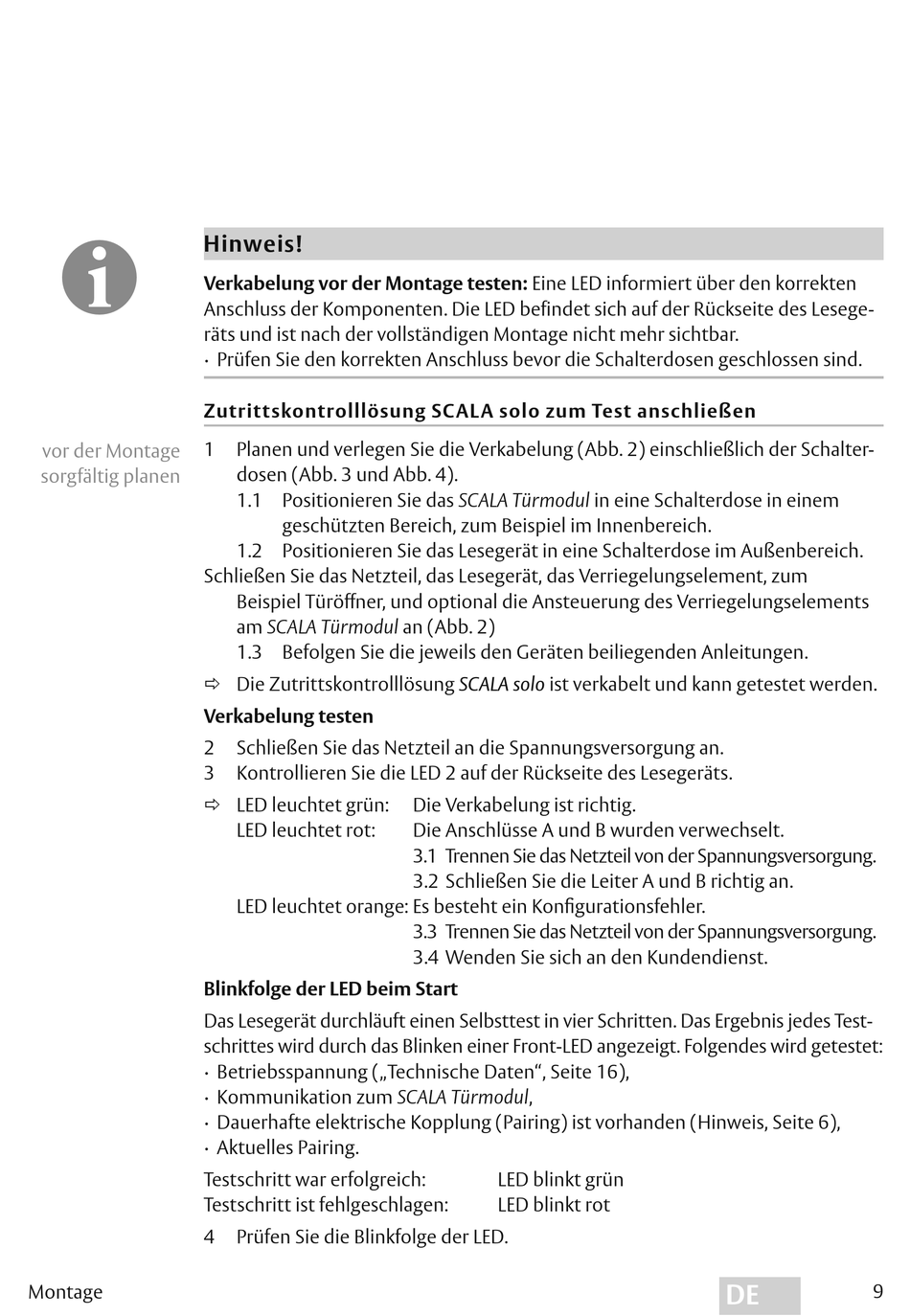

Assa Abloy SCALA solo Montageanleitung Seite 9

Zutrittskontrolllösung
Vorschau ausblenden Andere Handbücher für SCALA solo:
Inhaltsverzeichnis

Werbung

I
vor der Montage
sorgfältig planen
Montage
Hinweis!
Verkabelung vor der Montage testen: Eine LED informiert über den korrekten
Anschluss der Komponenten. Die LED befindet sich auf der Rückseite des Lesege-
räts und ist nach der vollständigen Montage nicht mehr sichtbar.
· Prüfen Sie den korrekten Anschluss bevor die Schalterdosen geschlossen sind.
Zutrittskontrolllösung SCALA solo zum Test anschließen
1
Planen und verlegen Sie die Verkabelung (Abb. 2) einschließlich der Schalter-
dosen (Abb. 3 und Abb. 4).
1.1 Positionieren Sie das SCALA Türmodul in eine Schalterdose in einem
geschützten Bereich, zum Beispiel im Innenbereich.
1.2 Positionieren Sie das Lesegerät in eine Schalterdose im Außenbereich.
Schließen Sie das Netzteil, das Lesegerät, das Verriegelungselement, zum
Beispiel Türöffner, und optional die Ansteuerung des Verriegelungselements
am SCALA Türmodul an (Abb. 2)
1.3 Befolgen Sie die jeweils den Geräten beiliegenden Anleitungen.
 Die Zutrittskontrolllösung SCALA solo ist verkabelt und kann getestet werden.
Verkabelung testen
2
Schließen Sie das Netzteil an die Spannungsversorgung an.
3
Kontrollieren Sie die LED 2 auf der Rückseite des Lesegeräts.
 LED leuchtet grün:
LED leuchtet rot:
LED leuchtet orange: Es besteht ein Konfigurationsfehler.
Blinkfolge der LED beim Start
Das Lesegerät durchläuft einen Selbsttest in vier Schritten. Das Ergebnis jedes Test-
schrittes wird durch das Blinken einer Front-LED angezeigt. Folgendes wird getestet:
· Betriebsspannung („Technische Daten", Seite 16),
· Kommunikation zum SCALA Türmodul,
· Dauerhafte elektrische Kopplung (Pairing) ist vorhanden (Hinweis, Seite 6),
· Aktuelles Pairing.
Testschritt war erfolgreich:
Testschritt ist fehlgeschlagen:
4
Prüfen Sie die Blinkfolge der LED.
Die Verkabelung ist richtig.
Die Anschlüsse A und B wurden verwechselt.
3.1 Trennen Sie das Netzteil von der Spannungsversorgung.
3.2 Schließen Sie die Leiter A und B richtig an.
3.3 Trennen Sie das Netzteil von der Spannungsversorgung.
3.4 Wenden Sie sich an den Kundendienst.
LED blinkt grün
LED blinkt rot
9
DE
