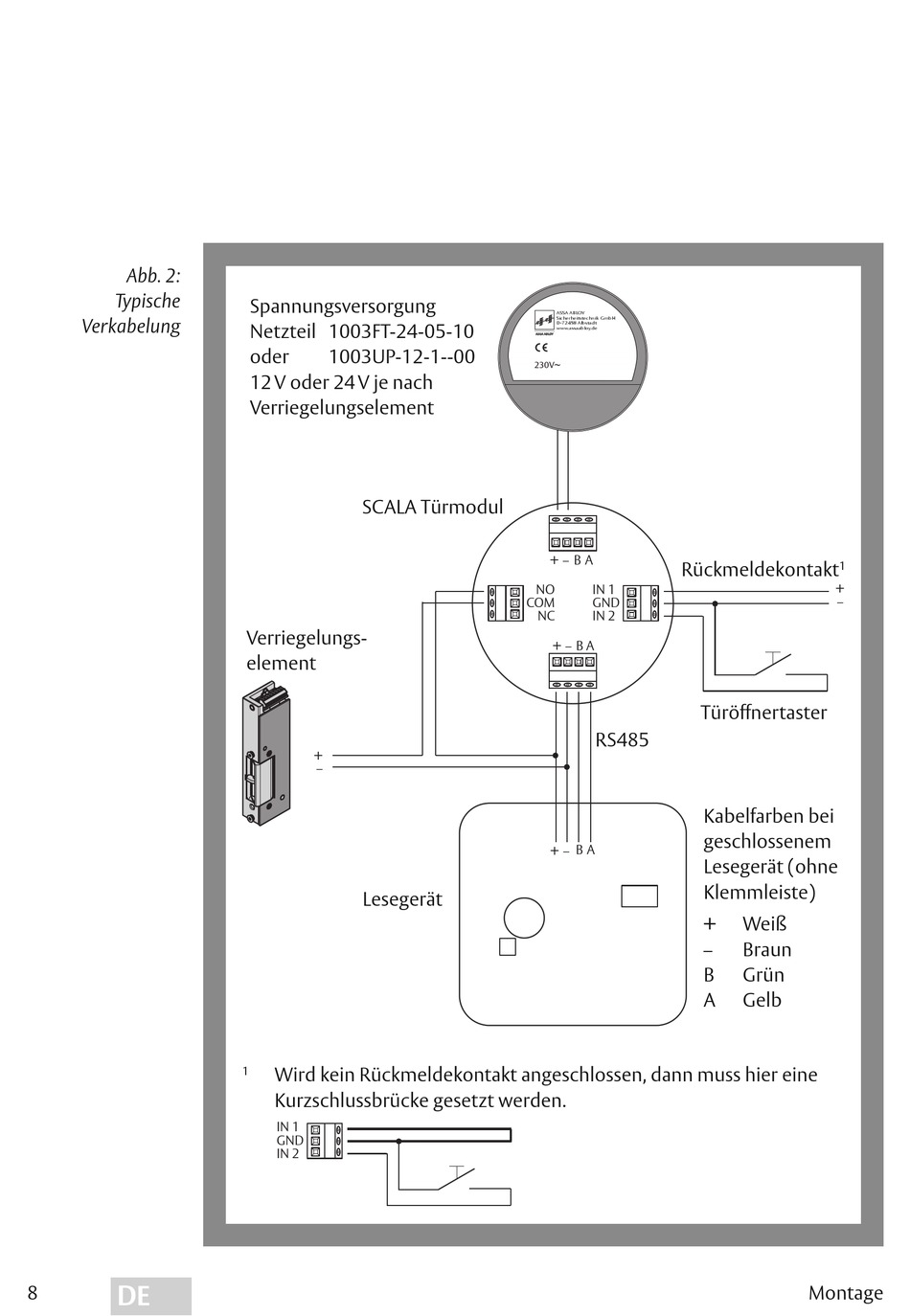

Abb. 2 :
Typische
Verkabelung
DE
8
Spannungsversorgung
Netzteil 1003FT-24-05-10
oder 1003UP-12-1--00
12 V oder 24 V je nach
Verriegelungselement
SCALA Türmodul
Verriegelungs-
element
+
–
Lesegerät
1 Wird kein Rückmeldekontakt angeschlossen, dann muss hier eine
Kurzschlussbrücke gesetzt werden.
IN 1
GND
IN 2
ASSA ABLOY
Sicherheitstechnik GmbH
D-72458 Albstadt
www.assaabloy.de
C
230V~
+ – B A
Rückmelde kontakt
NO IN 1
COM GND
NC IN 2
+ – B A
RS485
B A
+ –
1
+
–
Türöffnertaster
Kabelfarben bei
geschlossenem
Lesegerät (ohne
Klemmleiste)
+ Weiß
– Braun
B Grün
A Gelb
