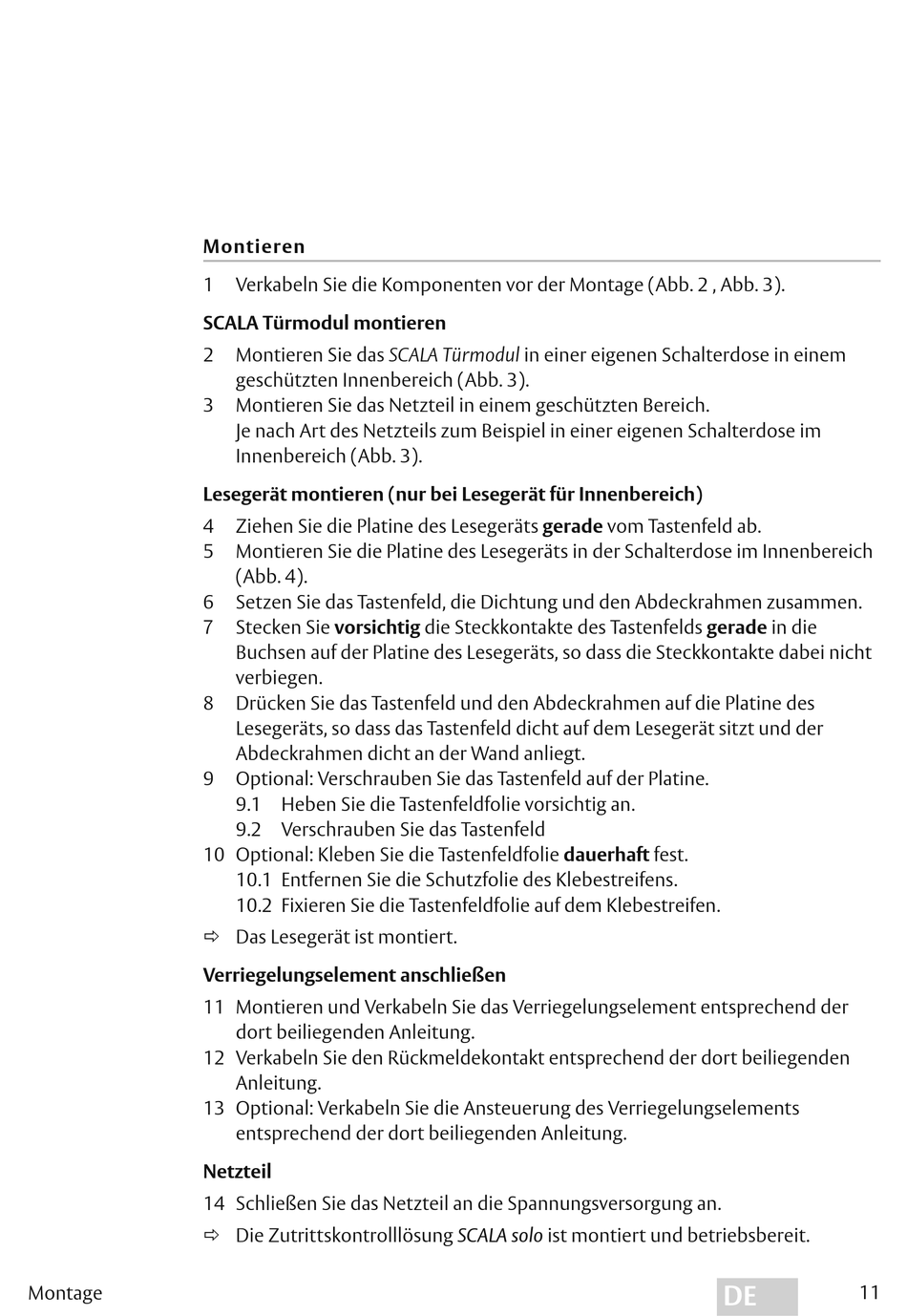

Montage
Montieren
1 Verkabeln Sie die Komponenten vor der Montage (Abb. 2 , Abb. 3).
SCALA Türmodul montieren
2 Montieren Sie das SCALA Türmodul in einer eigenen Schalterdose in einem
geschützten Innenbereich (Abb. 3).
3 Montieren Sie das Netzteil in einem geschützten Bereich.
Je nach Art des Netzteils zum Beispiel in einer eigenen Schalterdose im
Innenbereich (Abb. 3).
Lesegerät montieren (nur bei Lesegerät für Innenbereich)
4 Ziehen Sie die Platine des Lesegeräts gerade vom Tastenfeld ab.
5 Montieren Sie die Platine des Lesegeräts in der Schalterdose im Innenbereich
(Abb. 4).
6 Setzen Sie das Tastenfeld, die Dichtung und den Abdeckrahmen zusammen.
7 Stecken Sie vorsichtig die Steckkontakte des Tastenfelds gerade in die
Buchsen auf der Platine des Lesegeräts, so dass die Steckkontakte dabei nicht
verbiegen.
8 Drücken Sie das Tastenfeld und den Abdeckrahmen auf die Platine des
Lesegeräts, so dass das Tastenfeld dicht auf dem Lesegerät sitzt und der
Abdeckrahmen dicht an der Wand anliegt.
9 Optional: Verschrauben Sie das Tastenfeld auf der Platine.
9.1 Heben Sie die Tastenfeldfolie vorsichtig an.

9.2 Verschrauben Sie das Tastenfeld

10 Optional: Kleben Sie die Tastenfeldfolie dauerhaft fest.
10.1 Entfernen Sie die Schutzfolie des Klebestreifens.
10.2 Fixieren Sie die Tastenfeldfolie auf dem Klebestreifen.
 Das Lesegerät ist montiert.
Verriegelungselement anschließen
11 Montieren und Verkabeln Sie das Verriegelungselement entsprechend der
dort beiliegenden Anleitung.
12 Verkabeln Sie den Rückmeldekontakt entsprechend der dort beiliegenden
Anleitung.
13 Optional: Verkabeln Sie die Ansteuerung des Verriegelungselements
entsprechend der dort beiliegenden Anleitung.
Netzteil
14 Schließen Sie das Netzteil an die Spannungsversorgung an.
 Die Zutrittskontrolllösung SCALA solo ist montiert und betriebsbereit.
