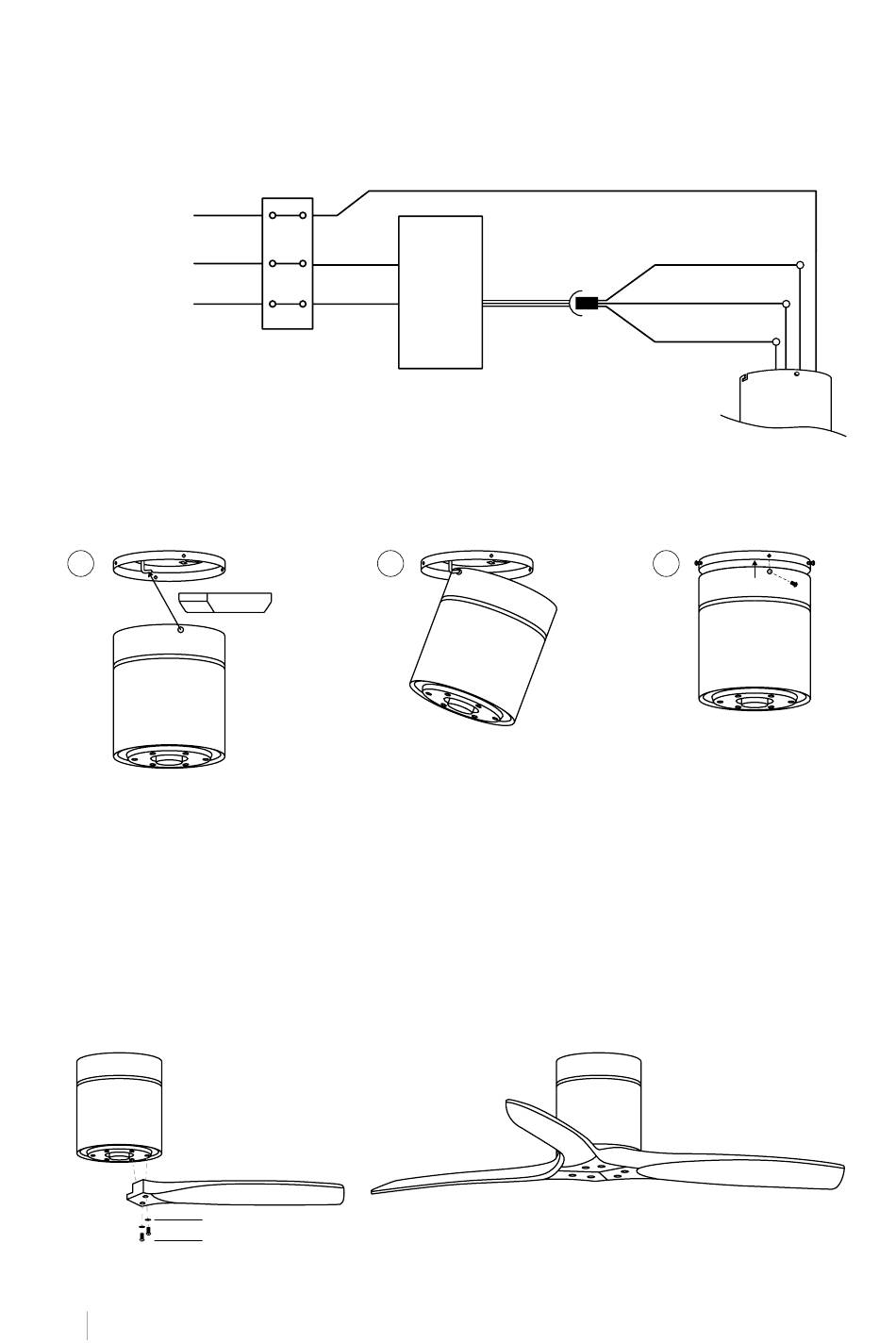

R ACC OR D E ME NT D U CÂB L AGE
Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en
suivant les indications de couleur. Veillez à ce que la connexion soit bien serrée.
Mise à la terre
L
N
E MPL ACE ME N T D U RÉCE PT EUR
1
1. Insérez le pilote à l'intérieur du corps du moteur.
2. Accrochez le corps du moteur au crochet gauche du support de carrosserie et acheminez
le câblage de manière à ce qu'il ne soit pas pincé.
3. Positionnez le corps du moteur de manière à ce que les trous s'ajustent, puis vissez les 4
vis du support du corps au corps du moteur.
Note: Assurez-vous que le corps du moteur est parfaitement installé au plafond.
ASSEMBLAGE DES LAMES
PAS DE LUMIÈRE
Rondelle
Vis de lame
FR ANÇAIS
38
Mise à la terre (vert / jaune)
Entrée L
(noire)
Récepteur
de télé-
commande
Entrée N
(blanco)
2
Moteur DC L (gris)
Moteur DC L (rose)
Moteur CC L (rouge)
3
