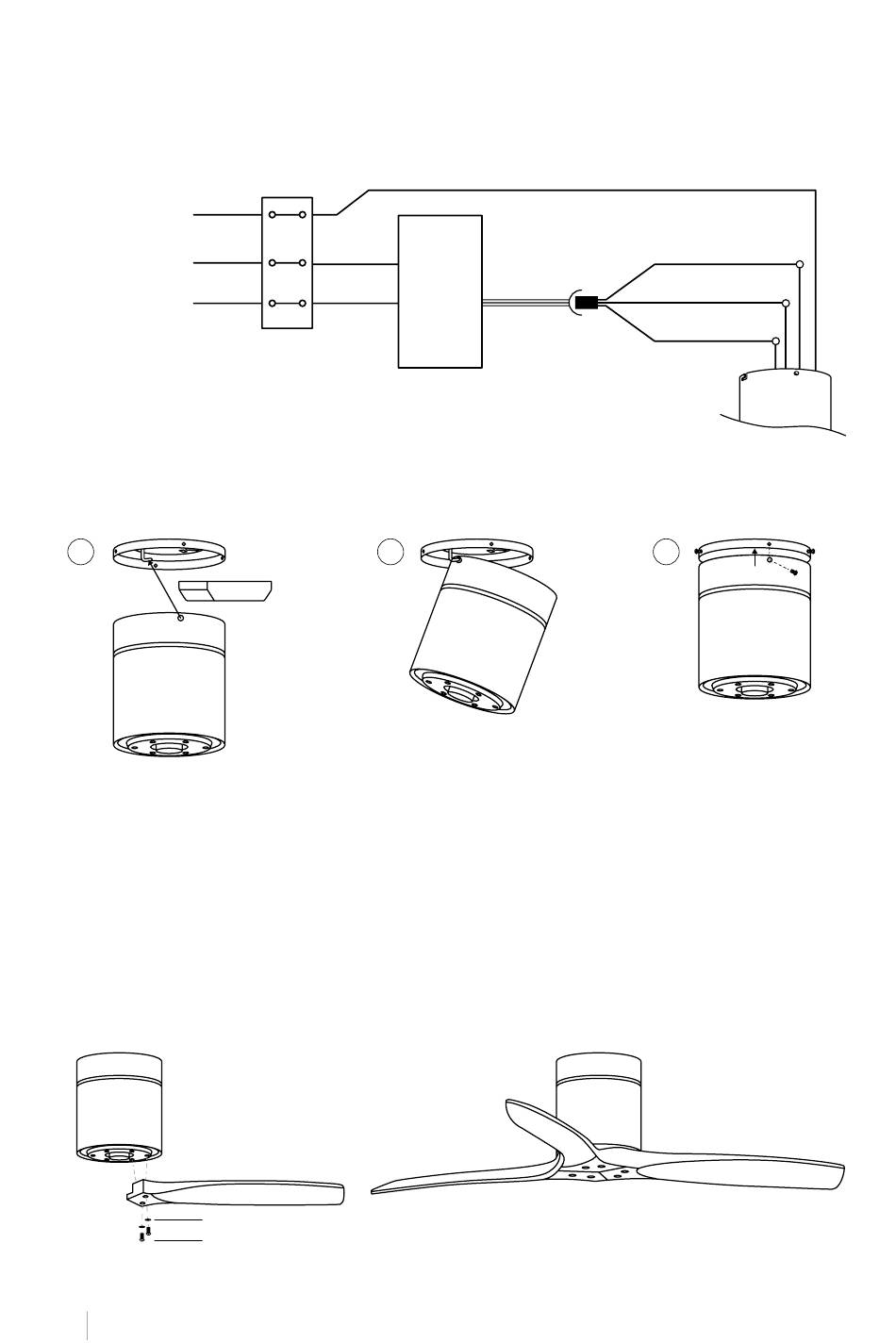

C O NE XI ÓN D E L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
C O LOCACIÓN D E L RECE PTOR
1
1. Introduzca el driver dentro del cuerpo del motor.
2. Enganche el cuerpo del motor en el gancho izquierdo del soporte del cuerpo y dirija el
cableado para que no se pellizque.
3. Coloque el cuerpo del motor de manera que los agujeros encajen para después atornillar
los 4 tornillos del soporte del cuerpo al cuerpo del motor.
Nota: Asegúrese de que el cuerpo del motor queda perfectamente instalado al techo.
MONTAJE DE LAS ASPAS
SIN LUZ
Arandela
Tornillo del aspa
E SPAÑOL
20
Toma tierra (verde / amarilla)
Entrada L
(negro)
Receptor
del mando
a distancia
Entrada N
(blanco)
2
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
3
