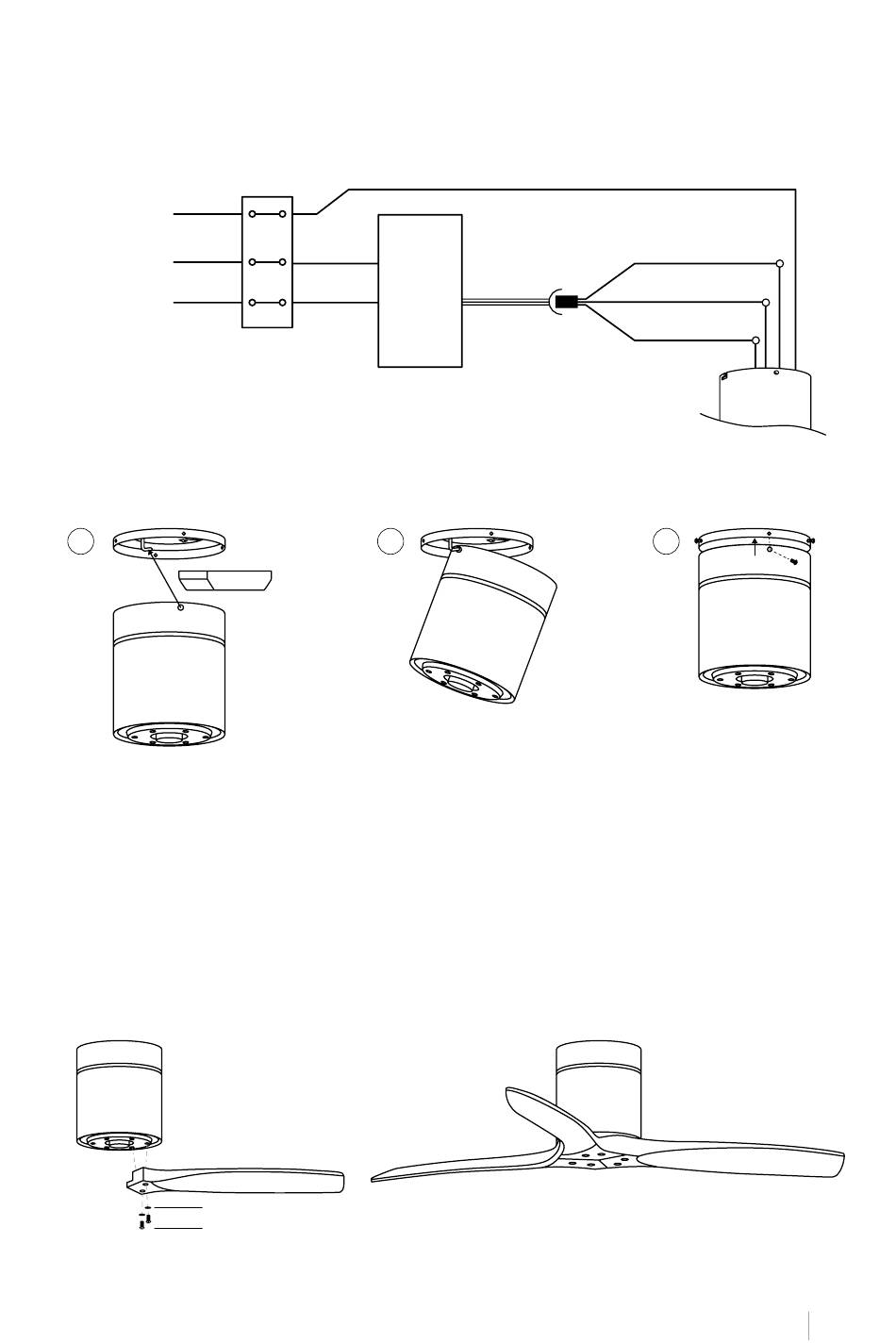

C O NE X ÃO DE FI AÇÃO
Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as
indicações coloridas. Certifique-se de que a conexão esteja firme.
Tome terreno
L
N
C O LOCAÇÃO DO RECE P TO R
1
1. Insira o driver dentro do corpo do motor.
2. Prenda a carroceria do motor no gancho esquerdo do suporte da carroceria e direcione a
fiação para que não fique presa.
3. Posicione o corpo do motor de forma que os orifícios se encaixem e, em seguida, aparafuse
os 4 parafusos do suporte do corpo ao corpo do motor.
Observação: Certifique-se de que o corpo do motor esteja perfeitamente instalado no teto.
MONTAGEM DAS LÂMINAS
SEM LUZ
Arandela
Parafuso da lâmina
Entrada L
(preta)
Receptor
de
controle
Entrada N
remoto
(branca)
2
Chão (verde/amarelo)
Motor DC L (rosa)
Motor DC L (vermelho)
Motor DC L (cinza)
3
P ORTUGUÊ S
