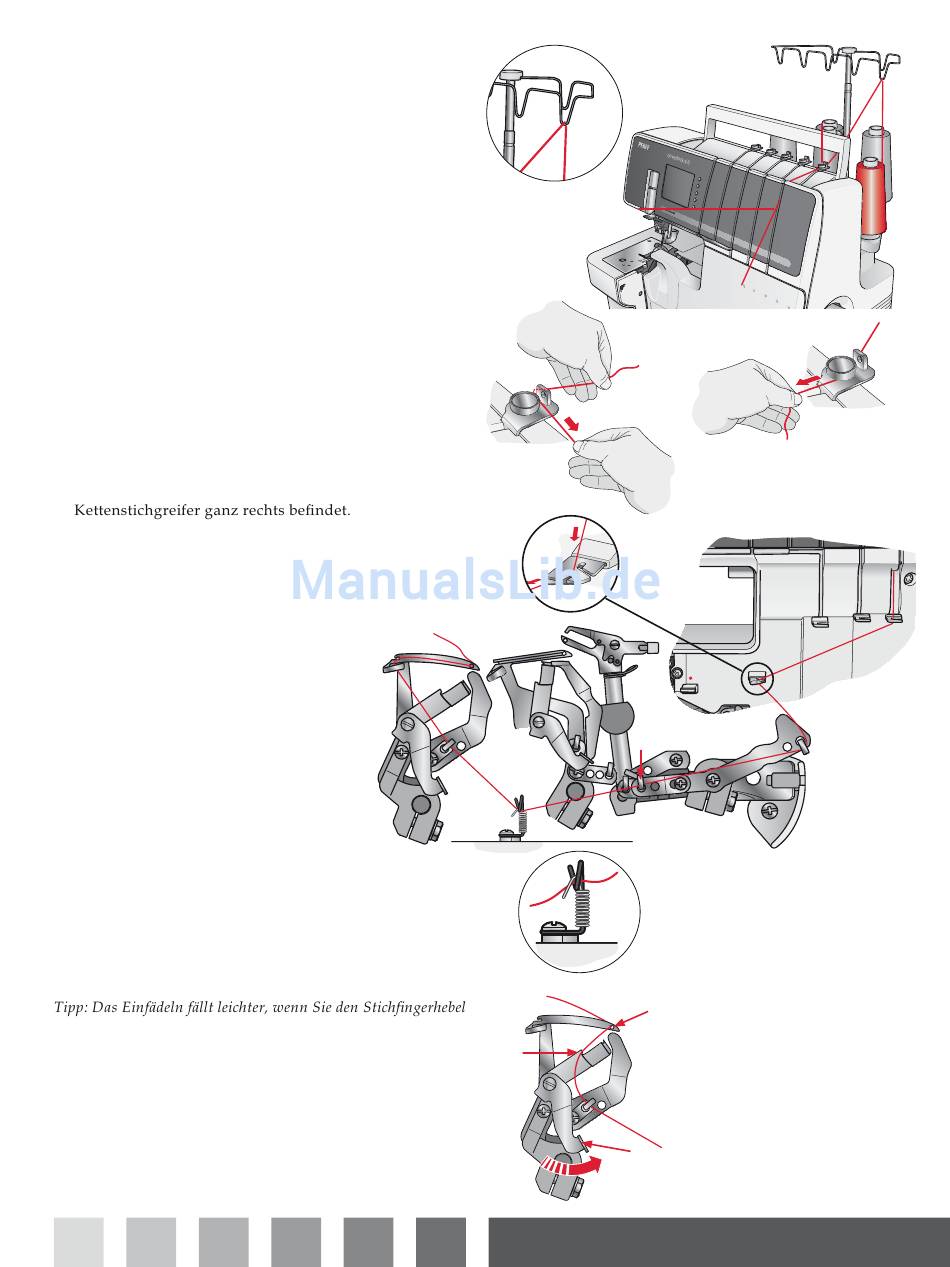

Einfädeln des Kettenstichgreifers (lila)
• Heben Sie den Nähfuß an, um die Spannungsscheiben
zu lösen.
• Führen Sie den Faden von hinten nach vorn durch die
Fadenführung am Garnständer (1).
• Fädeln Sie die obere Garnführung ein, indem Sie den
Faden nach rechts ziehen, sodass er unter die Führung
gleitet. Ziehen Sie den Faden anschließend an der
rechten Seite des Knaufs entlang, siehe Abbildung (2).
• Heben Sie den Griff an und führen Sie den Faden
darunter. Halten Sie den Faden mit beiden Händen
fest, führen Sie ihn durch die Spannungsscheiben
hindurch und ziehen Sie ihn nach unten, damit er
ordentlich zwischen den Spannungsscheiben liegt (3).
• Drehen Sie das Handrad in Ihre Richtung, bis sich der
• Fädeln Sie den Greiferbereich der Maschine gemäß den
lila markierten Fadenführungen ein (4-11).
• Führen Sie den Faden durch die Fadenführung (4).
• Führen Sie den Faden durch den vorderen Schlitz an
der Fadenführung (5).
• Fädeln Sie die Kettenstich-Fadenführung
(8) ein, indem Sie den Faden vor den Fadenführungs-
stift halten und anschließend nach hinten und nach
oben ziehen, sodass er in der Fadenführungsschlaufe
und unter der Feder einhakt.
• Zum Einfädeln der letzten Fadenführung (10) ziehen
Sie ca. 10 cm Garn durch die Führung (9).
auf „R" stellen. Denken Sie daran, dass Sie ihn vor Nähbeginn
wieder auf „N" stellen.
• Fädeln Sie das Greiferöhr (A) mithilfe der Pinzette
von vorne nach hinten ein. Achten Sie darauf, dass der
Faden durch die linke v-förmige Aussparung (B) am
Fadengeber verläuft. Halten Sie das Fadenende mit der
linken Hand gut fest und ziehen Sie den Fadengeber
(C) an seinen Platz und zurück, damit der Faden in die
Fadenführung 10 einrastet.
1
2
5
10
11
9
8
8
10
B
3
5
7
A
C
Einfädeln
1
2
4
6
15
