Gebrauchsanleitung aufgelistete Zubehör. Bitte beachten Sie, dass dieses Produkt so zu entsorgen ist, dass es gemäß den nationalen Entsorgungsvorschriften für Elektroprodukte bzw. elektronische Produkte recycelt werden kann. Sollte Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren PFAFF® Fachhändler.
Seite 3

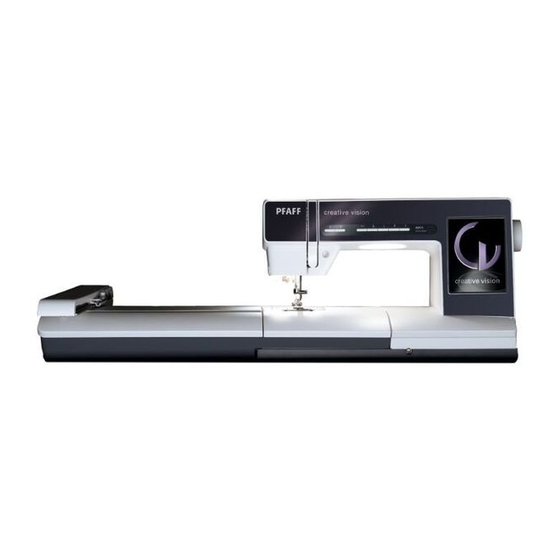

Durchlesen der Gebrauchsanleitung. Sie werden bald entdecken, wie Sie Ihre neue Nähmaschine optimal nutzen können. Dennoch können Ihnen unsere PFAFF® Fachhändler selbstverständlich jederzeit Hilfestellung geben. Mit Ihrer PFAFF® creative vision™ können Sie eine ganz neue Welt des Nähens und Stickens erleben – und das bei ganz einfacher Bedienung.
Seite 11
Nähfüße Normalnähfuß für IDT-SYSTEM (ist bei Lieferung der Nähmaschine eingesetzt) Nähfuß 0A Dieser Nähfuß wird vor allem für den Geradstich und den Zick- zackstich mit einer Stichlänge von mehr als 1 mm verwendet. Zierstichfuß für IDT-SYSTEM Dieser Nähfuß ist speziell zum Nähen von Zierstichen Nähfuß...
Stichübersicht Nutzstiche Stich Stichnummer Bezeichnung Beschreibung Zum Zusammennähen und Absteppen. Sie haben 37 verschiedene Nadelpositionen zur Auswahl. 1.1.1 Geradstich Hinweis: Dieser Stich wird stärker vernäht als Stich Nr.2.1.1. Stretch-Dreifach- 1.1.2 Für extra haltbare Nähte. Absteppen. Geradstich 1.1.3 Geradstich rückwärts Zum dauerhaften Rückwärtsnähen mit starkem Vernähstich. Einzelstich zum Heften.
Seite 13
Geschlossener 1.2.2 Zum Zusammennähen und gleichzeitigen Versäubern. Overlockstich Geschlossener 1.2.3 Zum Zusammennähen und gleichzeitigen Versäubern mit verstärkter Kante. Overlockstich Elastischer 1.2.4 Zum Zusammennähen und gleichzeitigen Versäubern elastischer Stoffe. Versäuberungsstich Standard- Zum Zusammennähen und gleichzeitigen Versäubern elastischer Stoffe mit 1.2.5 Versäuberungsstich verstärkter Kante.
Seite 14
Rundknop och mit 1.3.5 Knop och für Kleidungsstücke. Längsriegel Augenknop och mit 1.3.6 Schneider- bzw. Zierknop och. Keilriegel Augenknop och mit 1.3.7 Schneiderknop och für Jacken und Hosen. Querriegel 1.3.8 Rundknop och Knop och für leichte Kleidungsstücke und Jacken. 1.3.9 Zierknop och mit Fliege Zierknop och.
Seite 15
1.4.5 Zierlochstickerei Nostalgie-Versäuberungsstich. 1.4.6 Zierlochstickerei Nostalgie-Versäuberungsstich. 1.5.1 Stopfprogramm Zum Stopfen von Löchern und beschädigtem Stoff. Stopfprogramm 1.5.2 Zum Verstärken von Stop öchern und beschädigtem Stoff. verstärkter Stopfstich 1.5.3 Riegelstich Zum automatischen Verstärken von Nähten und Taschen. 1.5.4 Taschenriegel Zum automatischen Verstärken von Nähten und Taschen mit einem Zierstich. 1.5.5 Zierriegel Zum automatischen Verstärken von Nähten und Taschen mit einem Zierstich.
Auspacken Stellen Sie den Karton auf eine stabile, ebene Unterlage. Heben Sie die Nähmaschine aus dem Karton, entfernen Sie die äußere Verpackung und heben Sie den Koffer ab. Entfernen Sie das übrige Verpackungsmaterial und die Kunststofffolie. Nehmen Sie das Zubehörfach ab und entfernen Sie das innen liegende Styropor.
Benutzerde nierte LEDs Ihre Nähmaschine hat ein LED-Lichtsystem, das den Lichtschein ohne Schattenbildung gleichmäßig über den Nähbereich verbreitet. Sie können Intensität und Farbtemperatur des Lichts im Menü „Einstellungen“ anpassen, siehe Kapitel 3. Freiarm Zum Gebrauch des Freiarms muss das Zubehör- fach abgenommen werden.
Garnrollenstifte Die Nähmaschine hat zwei Garnrollenstifte, einen Hauptgarnrollenstift und einen schwenkbaren Garnrollenstift. Die Garnrollenstifte sind für alle Garnarten geeignet. Der Hauptgarnrollenstift ist verstellbar und kann waagerecht (der Faden läuft von der fest sitzenden Garnrolle ab) sowie senkrecht (die Garnrolle dreht sich) verwendet werden.
Nähmaschine einfädeln Nähfuß und Nadel müssen sich in der höchsten Stellung be nden. Die Garnrolle auf den Garnrollenstift setzen und eine passende Garnrollenführungsscheibe aufsetzen. Fädeln Sie das Garn in die Fadenführung indem Sie es von vorne nach hinten ziehen (A). Achten Sie darauf, dass der Faden einrastet.Ziehen Sie den Faden anschließend unter die Unterfadenführung (B) an der Vorspannungsscheibe (C).
Seite 26
Zwillingsnadel einfädeln Ersetzen Sie die Nähnadel durch eine Zwillingsnadel. Nähfuß und Nadel müssen sich in der höchsten Stellung be nden. Die Garnrolle auf den Garnrollenstift setzen und eine passende Garnrollenführungsscheibe aufsetzen. Heben Sie den schwenkbaren Garnrollenstift an. Eine große Garnrollenführungsscheibe aufschieben und eine Filzscheibe unter die Garnrolle legen.
Spulen aus der waagerechten Position Eine leere Spule auf die Spulenspindel setzen (Logo zeigt nach oben). Verwenden Sie ausschließlich Original-Spulen von PFAFF®, die für dieses Modell zugelassen sind. Setzen Sie die Garnrolle auf den Garnrollenstift in waagerechter Position. Schieben Sie die Garnrollenführungsscheibe fest auf die...
Spulen während des Stickens oder Nähens Heben Sie den schwenkbaren Garnrollenstift an. Setzen Sie eine geeignete Garnrollenführungs- scheibe, eine Filzscheibe und die Garnrolle auf den Garnrollenstift. Führen Sie den Oberfaden (blau) in die Fadenfüh- rung (A) und unter die Fadenführung zum Spulen (B).
IDT-SYSTEM Die Näh- und Stickmaschine PFAFF® creative vision™ hat für jede Stoffart genau die richtige Lösung: das sogenannte IDT-SYSTEM. Wie bei Industrienähmaschinen wird dabei der Stoff von oben und unten gleichzeitig transportiert. Dies sorgt für eine absolut exakte Stoffführung. Bei feinen Stoffen wie Seide oder Viskose verhindert der doppelte Stofftransport ein Kräuseln der Naht.
Nadeln Die Qualität der Nadeln spielt eine entscheidende Rolle für das Ergebnis Ihrer Näharbeit. Verwenden Sie ausschließlich Qualitätsnadeln. Wir empfehlen Nadeln des Systems 130/705H. Das Nadelpaket, das Ihrer Nähmaschine beiliegt, enthält Nadeln der meistverwendeten Stärken. Universalnadel (A) Universalnadeln haben eine leicht abgerundete Spitze und sind in verschiedenen Größen erhältlich.
Nadel wechseln Benutzen Sie die Öffnung im Mehrzweckwerkzeug, um die Nadel zu halten. Lockern Sie die Nadelschraube. Entfernen Sie die Nadel. Setzen Sie die neue Nadel mithilfe des Mehrzweckwerkzeugs ein. Drücken Sie die neue Nadel mit der achen Seite bis zum Anschlag nach hinten.
USB Embroidery Stick, einem optionalen CD- Laufwerk, einem optionalen USB-Hub oder einer optionalen Maus verbunden werden. Hinweis: Wenden Sie sich bezüglich Informationen über USB-Geräte für Ihre Nähmaschine an Ihren PFAFF® Fachhändler. USB Embroidery Stick Im Lieferumfang Ihrer Nähmaschine ist ein USB Embroidery Stick enthalten.
„UserGuides“ auf der CD. dann – wie unter Schritt 4 beschrieben – im Machine Registrieren der 5D™ Software Manager von 5D™ Con gure die PFAFF® creative Nachdem Sie die Software installiert haben, vision™ hinzu. Fahren Sie mit dem Installieren der Hardware-Treiber fort (Schritt 6).
„Nein, diesmal nicht“ und klicken Sie dann auf Aktualisierungshinweise „Weiter“. Wählen Sie "Software automatisch • Suchen Sie auf der Website von PFAFF®, www. installieren" und klicken Sie dann auf „Weiter“. pfaff.com, nach zur Verfügung stehenden Es erscheint eine Warnung, dass die Treiber Updates.
Tasten und Symbole Start/Stopp (F) Rückwärtsnähtaste (A) Die Nähmaschine kann durch Betätigen der Taste Drücken Sie zum Dauerrückwärtsnähen die Taste ohne den Fußanlasser gestartet oder angehalten einmal vor Nähbeginn. Die Rückwärtsnähanzeige werden. Betätigen Sie die Taste einmal, um den (B) leuchtet und die Nähmaschine näht so lange Nähvorgang zu starten, und noch einmal, um ihn rückwärts, bis Sie die Taste erneut drücken.
Seite 36
Sofortiges Vernähen (H) Wenn Sie „Sofortiges Vernähen“ während des Nähens drücken, näht Ihre Nähmaschine einige Vernähstiche und stoppt dann automatisch. Das Vernähen wird automatisch aktiviert, wenn „Schneiden“ verwendet wurde. Durch erneutes Antippen der Taste „Vernähen“ bei leuchtender Aktionsanzeige können Sie die Funktion deaktivieren.
PFAFF® HD-Bildschirm Ihre Nähmaschine ist mit einem PFAFF® HD- Bildschirm ausgestattet. Diese Technologie gewährleistet eine hervorragende Au ösung und Farbqualität. Der Bildschirm kann sehr leicht bedient werden – berühren Sie ihn einfach mit dem Stylus oder der Fingerspitze, um die Funktionen auszuwählen. Die Taskleiste an der Unterkante des Bildschirms enthält die...
Taskleiste verwenden Wechseln Sie mit dem Umschaltsymbol (1) zwischen Nähmodus und Stickmodus. Das Symbol für den aktiven Modus ist hervorgehoben und vergrößert. Zum Aktivieren einer Funktion tippen Sie auf das jeweilige Symbol auf der Taskleiste. Wenn eine Funktion aktiviert ist, wird das Symbol markiert und Sie können Ihre Einstellungen vornehmen.
Auswahlmenü Im Auswahlmenü be ndet sich unten eine Auswahl- leiste mit Symbolen für Stiche, Schriftarten, Motive sowie Dateien & Ordner. Lesen Sie mehr über „Datei- en & Ordner“ in Kapitel 10. Wählen Sie eines der Symbole in der Auswahlleiste, um auf die Menüs zuzugreifen. Bei Auswahl eines Stichs, einer Schriftart oder eines Motivs schließt sich das Auswahlmenü...
Schriftart auswählen Stichschriftarten werden mit grauem, Stickschrift- arten mit rosa Hintergrund angezeigt. Sie wählen die Schriftart durch einfaches Antippen aus. Ver- wenden Sie die Bildlau eiste, um durch die Schrift- arten zu blättern. Wenn eine Stickschriftart ausgewählt ist, öffnet sich der Texteditor – Sticken automatisch. Sie können verschiedene Größen für jede Schriftart auswählen.
Texteditor – Sticken Damit können Sie Stickschrifttext erstellen oder anpassen. Zum Öffnen wählen Sie eine Stickschriftart im Auswahlmenü. Sie können in „Stickerei bearbeiten“ auch einen bereits vorhandenen Text auswählen und dann auf der Taskleiste „Musterfolge/Texteditor – Sticken“ antippen. Stickvorgang Um Ihr Motiv zu sticken, wechseln Sie von „Stickerei bearbeiten“...
Musterfolge Mit „Musterfolge“ können Sie mehrere Stiche kombinieren und anpassen. Sie können integrierte Stiche verwenden, Stiche von externen Geräten laden oder selbst erstellte Stiche benutzen. Sie können Vernäh-, Stopp- und Fadenschneideaktionen in Ihre Musterfolge programmieren. Sie können Verbindungsstiche einfügen, um endlose Variationen zu erstellen. Stitch Creator Mit „Stitch Creator“...
Menü „Einstellungen“ Im Menü „Einstellungen“ können Sie automatische Einstellungen überschreiben und manuelle Anpassungen an den Nähmaschinen- (A) oder Audioeinstellungen (B) sowie an den Einstellungen Bildschirm und Beleuchtung (C) vornehmen. Tippen Sie auf die Symbole, um eine Funktion zu aktivieren oder eine Liste mit Wahlmöglichkeiten zu öffnen.
Seite 45
Aktuellen Status AutoSpeichern Wurde „Aktuellen Status AutoSpeichern“ gewählt, speichert die Nähmaschine regelmäßig den aktuellen Status während und auch nach Beendigung des Stickens. Diese Stickinformationen bleiben auch dann gespeichert, wenn die Nähmaschine ausgeschaltet wird. Hinweis: Bei aktivierter Option „Aktuellen Status AutoSpeichern“ dauert das Umschalten von „Stickerei bearbeiten“...
Seite 46
Hinweis: Vergewissern Sie sich, dass das IDT-SYSTEM deaktiviert ist. Die offenen Freihandfüße sind Zubehör und können bei Ihrem Pfaff Fachhändler erworben werden. Sie dürfen nicht verwendet werden, wenn „Sensormatic-Freihand“ aktiviert ist, da die Nadel die Nähfüße beschädigen kann. Die offenen Freihandfüße oder ein beliebiger Sprung- Popup zum Einstel- Freihandfuß...
Audioeinstellungen (B) Sie können die Audioeinstellungen Ihrer Näh- maschine an verschiedene Situationen anpassen. Wählen Sie zuerst aus der Liste (G) aus, welches Soundereignis Sie ändern möchten. Dann wählen Sie durch Antippen den gewünschten Sound (H). Sie können den Sound hören, wenn Sie die Sound- Taste antippen.
Kalibrierung des Bildschirms erforder- lich sein, um ihn an Ihre Berührung anzupassen. Tippen Sie auf das Symbol „Kalibrieren“, um ein spezielles Fenster für die Kalibrierung des PFAFF® HD-Bildschirms zu öffnen. Zur Kalibrierung folgen Sie den Anweisungen auf dem Bildschirm.
Infomenü Mit dem Info-System erhalten Sie schnelle Hilfe und Informationen. Das Infomenü ist eine integrierte Kurzversion der Gebrauchsanleitung. Wenn Sie das Symbol „Infomenü“ auf der Taskleiste antippen, können Sie aus vier Optionen wählen: Kategorie (J), Index (K), Persönliche Info (L) und Notizen (M). Mit dem Stylus können Sie die Themen durch- suchen.
Nähmodus Im Nähmodus können Sie Stiche auswählen, anpassen und nähen. Sie können auch mithilfe von „Stich Creator“ und „Musterfolge“ Ihre eigenen Stiche und Musterfolgen erstellen. Ihr gewählter Stich wird in voller Größe im Stichbereich angezeigt. Die Empfehlungen und Nähmaschineneinstellungen werden oben angezeigt.
Stich wählen Um einen Stich auszuwählen, tippen Sie auf den jeweiligen Stich im Stichauswahlbereich (3). Sie können mithilfe der Bildlau eiste rechts durch die Stichliste blättern. Die Nummer der jeweiligen Unterkategorie wird unter der Bildlau eiste (4) angezeigt. Sie können auch einen Stich aus dem Auswahl- menü...
Optionsleiste Speicheroptionen (16) Wählen Sie den Speicher für Ihren Stich, öffnen Sie dazu die verschiedenen Optionen unter „Speichern“ (16). Speichern als persönlichen Standardstich (16a) Wählen Sie Ihren Stich und tippen Sie dann auf dieses Symbol (16a), um Ihren Standardstich zu bestätigen.
Speichern unter Persönliche Dateien (16c) Um einen Stich in „Persönliche Dateien“ zu speichern, tippen Sie auf das Symbol „Speicheroptionen“ (16) und wählen „Speichern unter Persönliche Dateien“ (16c). Es öffnet sich ein neues Fenster, in dem Sie wählen können, wo Sie Ihren Stich speichern möchten. Wählen Sie zum Speichern entweder einen Ordner in „Persönliche Dateien“...
Geschwindigkeitsregelung (18) Mit dieser Funktion können Sie einfach die maximale Nähgeschwindigkeit reduzieren. Tippen Sie auf das Symbol „Geschwindigkeitsregelung“, um die Geschwindigkeit zu reduzieren. Um wieder zur normalen Geschwindigkeit zurückzukehren, deaktivieren Sie das Symbol. Sie können die eingestellte Geschwindigkeitsgrenze verändern. Halten Sie das Symbol „Geschwindig- keitsregelung“...
Seite 57
Einzelmuster-Programm Aktivieren Sie das Einzelmuster-Programm durch Antippen des Symbols (B). Bei Auswahl des Einzelmuster-Programms bestimmen Sie, wie viele Wiederholungen des Stichs Sie nähen möchten. Stellen Sie die Anzahl der Wiederholungen mithilfe der Symbole rechts ein (E). Die Anzahl der Wiederholungen wird zwischen den Symbolen + und –...
Balance (20) Beim Nähen von Spezialmaterialien oder bei Spezialtechniken kann es erforderlich sein, die Balance einzustellen. Nähen Sie zunächst einen Stich auf einem Stoffrest. Tippen Sie auf das Symbol „Balance“ in der Optionsleiste, um das entsprechende Fenster zu öffnen. Gleichen Sie den Stich mithilfe der Symbole + und –...
Sticheinstellungen Ihre Nähmaschine verwendet automatisch die optimalen Einstellungen für jeden ausgewählten Stich. Sie können für den ausgewählten Stich Ihre persönlichen Anpassungen vornehmen. Die Einstellungsänderungen wirken sich nur auf den gewählten Stich aus. Ihre Einstellungsände- rungen werden bei Wahl eines anderen Stichs auf die Standardwerte zurückgesetzt.
Stichdichte (14) Der Stichdichtenregler stellt die Dichte ein (die Nähe der Satinstiche, die den gesamten Stich bilden). Die Dichte hat keinen Ein uss auf die tatsächliche Stichlänge des gesamten Stichs. Stichdichte + Stichdichte – Tippen Sie auf +, um die Dichte zu reduzieren. Tippen Sie auf –, um die Dichte zu erhöhen.
Knopfstich wiederholen (22) Wenn Sie einen Knopf annähen, tippen Sie auf +, wenn Sie die Anzahl der Stichwiederholungen erhöhen möchten, und auf –, um sie zu reduzieren. Folgenstartposition (9) Im Nähmodus kann an einer beliebigen Stelle in der Musterfolge mit dem Nähen begonnen werden. Mit den Pfeilen (9) bewegen Sie sich durch die Musterfolge.
Nähtechniken Bei diesen Techniken kann die Verwendung von Spezialnähfüßen und Zubehör erforderlich sein. 3Step-Zickzackstich Der Stich Nr. 1.1.9 kann zum Versäubern von Schnittkanten verwendet werden. Stellen Sie sicher, dass die Nadel in die linke Seite des Stoffes einsticht und die rechte Seite der Kante versäubert. Stich Nr.
Seite 63
Knop och-Sensormatic Wenn Sie ein Knop och mit dem Sensormatic- Knop ochfuß nähen, stellen Sie die Schlitzlänge (21) so ein, dass sie etwas größer als die Knopfgröße ist. Sie können den Knopf mit dem Lineal am Klappdeckel messen. Stellen Sie die Schlitzlänge ein und achten Sie dar- auf, dass der rote Pfeil an der Markierung am Näh- fuß...
(22). Beginnen Sie mit dem Nähen. Die Nähmaschine näht das Programm für Sie. Hinweis: Verwenden Sie das Mehrzweckwerkzeug, um einen Stiel für Ihren Knopf zu erstellen. Sie können auch den Knopfannähfuß verwenden, der als optionales Zubehör bei Ihrem PFAFF® Fachhändler erhältlich ist. 4:14...
Säume auf dickem Stoff nähen Wenn Sie über Nähte aus besonders dickem Stoff oder Jeansstoff nähen, kann der Fuß kippen, wenn die Nähmaschine über dicke Nähte „klettert“. Benutzen Sie das Mehrzweckwerkzeug, um die Höhe des Nähfußes beim Nähen ausgleichen zu können.
Elastischer Blindstich Ein elastischer Blindsaum eignet sich besonders für dehnbare Stoffe, da dieser Zickzackstich ein Dehnen der Naht ermöglicht. Der Saum wird in einem Arbeitsschritt versäubert und hochgenäht. Bei den meisten Strickstoffen ist es nicht erforderlich, die Schnittkante im Vorfeld zu versäubern. Reißverschlüsse einnähen Es gibt verschiedene Möglichkeiten Reißverschlüsse einzunähen.
Spezial Nähtechniken Die 6. Stichkategorie enthält besondere Nähtech- niken wie Candlewicking-Stiche, Perlenstiche, Kan- tenstiche und Nähen in vier Richtungen. Die Nähtechniken benötigen gegebenenfalls Spezialnähfüße und Zubehör. Dies wird durch das Nähfußsymbol für Sonderzubehör angezeigt (A). Hinweis: Tippen Sie auf Schnellhilfe (D) und dann auf das Nähfußsymbol ( A), um angezeigt zu bekommen, welcher Nähfuß...
Gängige Popups beim Nähen System arbeitet Wenn die Nähmaschine Dateien lädt, speichert, verschiebt oder andere zeitintensive Funktionen gewählt wurden, wird eine Sanduhr angezeigt. Spule leer Wenn die Spule fast leer ist, stoppt die Nähmaschine automatisch und auf dem Bildschirm erscheint ein Popup. Ersetzen Sie die leere Spule durch eine volle.
Musterfolge In „Musterfolge“ können Sie eine Musterfolge mit Stichen erstellen und anpassen. Kombinieren Sie verschiedene 9-mm-Stiche, Maxi-Stiche und Stichschriftarten von der Nähmaschine oder einem externen Gerät. In „Stitch Creator“ erstellte Stiche können ebenfalls in eine Musterfolge eingefügt werden. Sie können Musterfolgen mit einer Länge von bis zu etwa 500 mm erstellen. Die Länge der jeweiligen Folge wird in der linken oberen Ecke angezeigt (1).
Musterfolge erstellen Die aktive Position wird durch einen Cursor gekennzeichnet, der ausgewählte Stich oder Buchstabe ist rot markiert. Eingefügte Stiche werden an der Cursorposition platziert. Nur der ausgewählte Stich kann angepasst werden. Bewegen Sie den Cursor mithilfe der Pfeile (10) durch die Musterfolge.
Optionsleiste Speicheroptionen (15) Sie können Ihre Musterfolge in „Persönliches Menü“ (15a) oder „Persönliche Dateien“ (15b) speichern. Folgenbefehle (16) Sie können die Befehle Vernähen, Stopp und Fadenschneiden in die Musterfolge einfügen. Diese Befehle werden in der Musterfolge enthalten sein und stets ausgeführt werden, wenn die Folge genäht wird.
Richtungsstiche (17) Fügen Sie Richtungsstiche zwischen den Stichen der Musterfolge ein. Mithilfe dieser Stiche können Sie Stiche in verschiedene Richtungen ausrichten und neue Formen sowie breitere, groß ächige Bordüren erstellen. Richtungsstiche sind Geradstiche mit einer Stichlänge von ca. 1 mm und können in 16 verschiedenen Richtungen verwendet werden.
Wichtige „Musterfolge“- Informationen „Musterfolge“ kann im Nähmodus und im Stickmodus verwendet werden. Eine Musterfolge, die bei aktivem Stickmodus erstellt wurde, wird „Musterfolge“ geschlossen wird, wird die beim Speichern zu einem Stickmotiv und kann Musterfolge in den Nähmodus geladen. nicht als Stich im Nähmodus genäht werden. Bei aktivem Stickmodus wird Ihre Musterfolge als Motiv in „Stickerei bearbeiten“...
Stitch Creator In „Stitch Creator“ können Sie ganz neue Stiche erstellen und jeden einzelnen Stichpunkt anpassen. Ge- stalten Sie Ihre persönlichen Stiche. Die Stiche können direkt auf dem Bildschirm hinzugefügt, gelöscht, verschoben und kombiniert werden. Erstellen Sie entweder einen Stich mit individuell gestalteten Sti- chen, oder verwenden Sie bereits vorhandene Stiche oder Buchstaben.
De nition eines Stichpunkts Ein Stichpunkt bezeichnet den Punkt, an dem die Nadel in den Stoff einsticht. Stiche werden durch Stichpunkte verbunden. Ein markierter Stichpunkt wird durch ein ausgefülltes Quadrat angezeigt, ein ausgewählter Stichpunkt durch ein umrandetes Quadrat. Ausgewählten Stichpunkt löschen (4) Wenn Sie einen einzelnen Stichpunkt löschen möchten, wählen Sie den Stichpunkt aus und tippen auf das Symbol „Löschen.
Ansicht (10) Werden die Symbole „Ansicht“ verwendet, ist der Fokus auf dem markierten Stichpunkt. Der Abstand zwischen den Gitternetzlinien ent- spricht 1 mm auf dem Stoff. Wenn Sie den Stichbe- reich vergrößern, erscheinen feinere Gitternetzlini- en. Der Abstand zwischen diesen Linien entspricht 0,5 mm auf dem Stoff.
Berührungsfunktionen Sie können Einstellungen direkt auf dem Bild- schirm vornehmen, indem Sie mit Ihrem Stylus im Stick- oder Stichbereich tippen und ziehen. Je nach aktivierter Berührungsfunktion können Sie Ver- schieben und Ausschnitte vergrößern. Außerdem können Sie die Pfeile im Rädchen verwenden, um kleinere Anpassungen vorzunehmen.
Wichtige „Stitch Creator“- Informationen „Stitch Creator“ kann im Nähmodus und im Stickmodus verwendet werden. Ein Stich, der bei Bei aktivem Stickmodus wird Ihr Stich als Motiv aktivem Stickmodus erstellt wurde, wird beim in „Stickerei bearbeiten“ geladen. Wenn eine Speichern zu einem Stickmotiv und kann nicht als Musterfolge oder ein Stich ausgewählt wurde und Stich im Nähmodus genäht werden.
Höheneinstellfüße Zubehörfach des Stickaggregats D Stickaggregat-Anschlussbuchse Stickrahmenanschluss Stickarm Hinweis: Ein kleineres Stickaggregat mit den Maßen 260 x 200 mm ist bei Ihrem PFAFF® Fachhändler erhältlich. Zubehörfach des Stickaggregats Im Zubehörfach des Stickaggregats können Sie Ihre Stickutensilien aufbewahren. Integrierte Motive Der Speicher Ihrer Maschine enthält bereits über 250 verschiedene Motive.
Embroidery Collection Blättern Sie durch die creative vision™ Embroidery Collection für Motive und Schriftarten. Motivnummer, Stichanzahl (Anzahl der Stiche im Motiv) und Motivgröße werden neben den einzel- nen Motiven angezeigt. Die vorgeschlagenen Garn- farben für jede Farbnummer werden angezeigt.
Stoff einspannen Für optimale Stickergebnisse sollten Sie eine Lage Vlies unter den Stoff legen. Achten Sie beim Einspannen von Vlies und Stoff darauf, dass sie glatt und fest eingespannt sind. Öffnen Sie den Schnellverschluss (A) am äußeren Stickrahmen. Entfernen Sie den inneren Stickrahmen.
Erste Schritte beim Sticken Nachdem Sie Stickaggregat und Stickfuß angebracht haben, setzen Sie eine Spule mit einem dünnen Unterfaden ein. Hinweis: Vergewissern Sie sich, dass das IDT- SYSTEM deaktiviert ist. Spannen Sie ein Stück Stoff ein und schieben Sie den Stickrahmen auf. Öffnen Sie das Auswahlmenü...
Seite 86
Schaffen Sie Platz für die Bewegungen von Stickarm und Stickrahmen. Halten Sie den Oberfaden und betätigen Sie die Taste „Start/Stopp“ (D) oder den Fußanlasser. Die Nähmaschine beginnt mit dem Sticken. Nach einigen Stichen stoppt die Nähmaschine, und ein Popup fordert Sie auf, den Faden abzuschneiden.
Stickerei bearbeiten In „Stickerei bearbeiten“ können Sie Motive anpassen, kombinieren, speichern, löschen und wiederherstellen. Sie brauchen nicht das Stickaggregat anzuschließen, wenn Sie Ihre Motive bearbeiten möchten. Die geladenen Motive werden im Stickbereich (1) angezeigt. Stickerei bearbeiten – Übersicht Stickbereich Ansicht Mehrfachauswahl Pfeile Motivauswahl aktivieren/deaktivieren...
Schriftart laden Text kann sowohl mit Stickschriftarten als auch Stichschriftarten erstellt werden. Laden Sie eine Schriftart, indem Sie sie aus der Auswahlleiste aussuchen (B) und auf dem Bildschirm antippen. Stickschriftarten sind rosa unterlegt. Die Schriftart wird in den Texteditor – Sticken geladen. Stichschriftarten sind grau unterlegt.
Rechteckansicht aktiviert ist. Ziehen Sie mit Ihrem Stylus ein Rechteck auf den Stickbereich des PFAFF® HD-Bildschirms, um den zu vergrößern- den Bereich festzulegen. Danach wird die Recht- eckansicht deaktiviert. Hinweis: Solange die Rechteckansicht aktiviert ist, sind die Berührungsfunktionen ausgeschaltet.
Motiv(e) auswählen Wenn Sie Motive in „Stickerei bearbeiten“ laden, wird standardmäßig das zuletzt geladene Motiv ausgewählt. Ein anderes Motiv kann auf zwei Arten ausgewählt werden. Entweder berühren Sie es auf dem Bildschirm, oder Sie bewegen sich mithilfe der Pfeile durch die Motive (4). Das ausgewählte Motiv wird rot umrandet.
Anpassen Löschen (7) Wird das Symbol „Löschen“ angetippt, werden die ausgewählten Motive aus dem Stickbereich gelöscht. Wird mehr als ein Motiv ausgewählt, bittet Sie ein Popup Fenster um die Bestätigung des Löschvorgangs. Halten Sie das Symbol „Löschen“ gedrückt, um alles zu löschen. Es erscheint ein Popup zur Bestätigung.
Berührungsfunktionen Sie können Einstellungen direkt auf dem Bildschirm vornehmen, indem Sie mit Ihrem Stylus im Stickbe- reich tippen und ziehen. Je nach aktivierter Berüh- rungsfunktion können Sie Verschieben, Drehen, Ska- lieren und Ausschnitte vergrößern. Außerdem können Sie die Pfeile im Rädchen (17) verwenden, um kleinere Anpassungen vorzunehmen.
Optionsleiste Motiv speichern (19) Tippen Sie auf das Symbol „Motiv speichern“ (19), um das zu bearbeitende Motiv zu speichern. Ein neues Fenster öffnet sich, in dem Sie wählen können, ob Sie Ihr Motiv in „Persönliche Dateien“ (A) oder „Persönliche Motive“ (B) speichern möchten, um schnell darauf zugreifen zu können.
Weitere Optionen (20) Gitternetz (A) Tippen Sie auf das Symbol „Gitternetz“ (A), um das Gitternetz im Stickbereich zu aktivieren/ deaktivieren. Das Gitternetz wird als Hilfestellung beim Kombinieren oder Positionieren von Motiven verwendet. Der Abstand zwischen den Gitternetzlinien entspricht 20 mm auf dem Stoff. Wenn Sie den Stickbereich vergrößern, reduziert sich der Abstand zwischen diesen Linien auf 10 mm und 5 mm, angezeigt durch feinere Linien.
Um die richtige Stickrahmengröße auszuwählen, tippen Sie auf das Symbol „Rahmenauswahl“ (21). Es öffnet sich ein Popup mit den Wahlmöglichkeiten, einschließlich der Stickrahmen, die Sie bei Ihrem PFAFF® Fachhändler erwerben können. Nachdem Sie die Stickrahmengröße ausgewählt haben, schließt sich das Popup automatisch.
Shaping (23) Die Shaping-Funktion ist eine einzigartige Möglichkeit, Ihren wunderschönen 9-mm-Stichen, Musterfolgen oder auch Stickmotiven neue Formen zu verleihen. Die creative vision™ Version 5.5 enthält eine Reihe neuer Shaping-Optionen für noch kreativere Formen. Shaping – Übersicht A Form wählen Ansicht Letztes Objekt löschen/vervielfältigen...
Seite 98
De nition eines Steuerpunkts Ein Steuerpunkt ist ein Punkt, der die ausgewählte Form beein usst. Jede Form setzt sich aus mehre- ren Steuerpunkten zusammen, die gemeinsam das Aussehen der Form de nieren. Ein markierter Steuerpunkt wird durch ein gefüll- tes Quadrat gekennzeichnet (K). Ein unmarkierter Steuerpunkt ist an einem konturierten Quadrat zu erkennen (L).
Seite 99
Linienpositionierung wählen (F) Tippen Sie auf das Symbol „Linienpositionierung wählen“ (F), um ein Pop-up zu öffnen. Sie können die Objekte über der, auf der oder unter der Grundlinie platzieren. Die gewählte Position wirkt sich auf sämtliche Objekte in der Form aus. Seitenpositionierung wählen (G) Wählen Sie, welche Seite der Objekte auf der Grundlinie positioniert werden soll.
Seite 100
Shaping – Beispiel Öffnen Sie im Stickmodus das Auswahlmenü und wählen Sie das Motiv 052.vp3, um es in „Stickerei bearbeiten“ zu laden. Öffnen Sie das Auswahlmenü erneut und laden Sie 056.vp3. Zentrieren Sie 052.vp3, indem Sie das Rädchen-Mittelsymbol antippen, wenn „Berührungsfunktion –...
Seite 101
Automatische Sticheinfügung – Beispiel Aktivieren Sie im Stickmodus „Musterfolge“ und öffnen Sie das Auswahlmenü. Wählen Sie den Zierstich 4.5.21. Vervielfältigen Sie den Stich und spiegeln Sie die Kopie quer. Schließen Sie „Musterfolge“, um es in „Stickerei bearbeiten“ zu laden. Wählen Sie als Stickrahmengröße 360 x 200. Aktivieren Sie „Shaping“.
Sticheditor – Sticken (24) Im „Sticheditor – Sticken“ können Musterfolgen und Stiche angepasst werden. Sie können auch Ihre selbst erstellten Musterfolgen oder Stiche, geladen in „Stickerei bearbeiten“, anpassen (siehe Kapitel 5 und 6). Hinweis: Wird ein Stich oder eine Musterfolge in „Stickerei bearbeiten“...
Seite 103
Sticheditor – Sticken, Beispiel Aktivieren Sie „Stickerei bearbeiten“. Um eine Musterfolge zu erstellen, öffnen Sie „Musterfolge“ durch Antippen des entsprechenden Symbols in der Taskleiste (A). Wählen Sie Stichnummer 4.3.30, dann 4.3.17, 4.2.2 und 4.3.17. Spiegeln Sie den zuletzt eingefügten Stich längs. Fügen Sie die Stiche 4.3.26, 4.3.17, 4.2.2 und 4.3.17 ein.
Resize (25) Mit „Resize“ können Sie ein Motiv bis zu fünf Mal kleiner oder acht Mal größer als das ursprüngliche Motiv machen. Die Nähmaschine berechnet die Anzahl der Stiche im Motiv neu, sodass die ursprüngliche Stichdichte beibehalten wird. Hinweis: Um die Größe weniger als 20 % zu verändern, verwenden Sie „Berührungsfunktion –...
Seite 105
Software für die Größenänderung von sehr Kreuzstichstickereien. In diesem Fall sollten Sie großen und komplexen Motiven. Sie ist bei dem Motiv keine Stiche hinzufügen, sondern Ihrem PFAFF® Fachhändler erhältlich. es vergrößern oder verkleinern, indem Sie je- den Originalstich vergrößern oder verkleinern. 8:19...
Texteditor – Sticken „Texteditor – Sticken“ aktivieren „Texteditor – Sticken“ öffnet sich automatisch, wenn Sie eine Stickschriftart im Auswahlmenü wählen. Sie können „Texteditor – Sticken“ auch aktivieren, indem Sie einen vorhandenen Text bereits in „Stickerei bearbeiten“ anpassen. Wählen Sie den Text aus und tippen Sie auf das Symbol „Musterfolge“...
Seite 107
Schriftart ändern Sie können Schriftart und Größe des Texts ändern, indem Sie das Symbol „Schriftart ändern“ (E) antippen. Das Popup „Schriftart ändern“ zeigt alle verfügbaren Stickschriftarten an. Sie können verschiedene Größen für jede Schriftart auswählen. Bei einem Schriftartwechsel verändern sich alle eingefügten Buchstaben im Bearbeitungsfenster.
Fenster „Resize“ zu schließen. Reduzieren Sie die Größe und versuchen Sie es erneut, oder verwenden Sie die 5D™ Software. Sie ist bei Ihrem PFAFF® Fachhändler erhältlich. Datei ersetzen? Wenn Sie zum ersten Mal versuchen, ein Motiv mit dem gleichen Namen wie eine bereits vorhandene Motivdatei zu speichern, bittet Sie Ihre Nähmaschine um eine Bestätigung.
Seite 109
Eventuell ist zum Abspeichern des aktuellen Status nicht genügend Speicherplatz vorhanden Bietet der Maschinenspeicher nicht mehr genügend Speicherplatz, können Sie den aktuellen Status beim Sticken eventuell nicht speichern. Tippen Sie auf OK, um mit dem ”Stickvorgang” fortzufahren, oder auf ”Abbrechen”, um zu ”Stickerei bearbeiten”...
Stickvorgang aktivieren Um Ihr Motiv zu sticken, wechseln Sie zu „Stickvorgang“, indem Sie das Umschaltsymbol „Sticken“ (A) auf der Taskleiste antippen. Das Stickmodus – Stickerei bearbeiten Stickaggregat muss angeschlossen sein, und die Nähmaschine öffnet „Stickvorgang“. Jetzt werden die Funktionen angezeigt, die beim Sticken eines Motivs verwendet werden.
Rechteckansicht aktiviert ist. Ziehen Sie mit Ihrem Stylus ein Rechteck auf den Stickbereich des PFAFF® HD-Bildschirms, um den zu vergrößern- den Bereich festzulegen. Danach wird die Recht- eckansicht deaktiviert. Hinweis: Solange die Rechteckansicht aktiviert ist, sind die Berührungsfunktionen ausgeschaltet.
Stickinformationen (E, F, G) Der aktuelle Stich in Motiv oder Kombination wird neben der Gra k (E) angezeigt. Die Ziffern nach dem Schrägstrich zeigen die Gesamtzahl der Stiche in Motiv oder Kombination an. Der aktuelle Stich im aktuellen Farbblock wird neben der Gra k (F) angezeigt.
Heften (7) Die Hefttechnik ermöglicht Ihnen die Befestigung Ihres Stoffes auf einem darunterliegenden Vlies. Dies ist besonders hilfreich, wenn der zu besticken- de Stoff nicht eingespannt werden kann. Das Hef- ten erleichtert das Sticken auf dehnbaren Stoffen. Tippen Sie zur Aktivierung auf das Symbol „Heften“...
Optionsleiste Weitere Optionen (11) Hintergrundfarbe (A) Tippen Sie auf das Symbol „Hintergrundfarbe“ (A), um die aktive Hintergrundfarbe im Stickbereich zu ändern. Es erscheint dann ein Fenster mit 64 verschiedenen Farboptionen. Hintergrundstoff (B) Tippen Sie auf das Symbol „Hintergrundstoff“ (B), um den Hintergrundstoff zu aktivieren/ deaktivieren.
Geschwindigkeitsregelung (11) Mit dieser Funktion können Sie einfach die maximale Stickgeschwindigkeit reduzieren. Tippen Sie auf das Symbol „Geschwindigkeitsregelung“, um die Geschwindigkeit zu reduzieren. Um wieder zur normalen Geschwindigkeit zurückzukehren, deaktivieren Sie das Symbol. Sie können die eingestellte Geschwindigkeitsgrenze verändern. Halten Sie das Symbol „Geschwindig- keitsregelung“...
Precise Positioning (13) Mit der Funktion „Precise Positioning“ können Sie ein Motiv exakt auf Ihrem Stoff platzieren. Sie wird auch verwendet, wenn Sie ein Motiv neben einem zuvor gestickten Motiv sticken möchten. Verwenden Sie „Ansicht“ und „Ausschnitt“, um sicherzustellen, dass Sie das Motiv exakt an der gewünschten Stelle positionieren.
Seite 119
Muster umfahren – Überprüfen der Ecken „Muster umfahren“ kann verwendet werden, um den Motivbereich durch Antippen der vier Ecksymbole zu umfahren. Die Motivmitte wird wieder angezeigt, wenn Sie das Zentriersymbol antippen. Mit der Funktion „Muster umfahren“ können Sie bei „Precise Positioning“ außerdem das Fadenkreuz schnell an die gewählte Position bewegen.
Seite 120
Precise Positioning – Beispiel Wenn ein Motiv einem zuvor gestickten Motiv hinzugefügt wird, ist „Precise Positioning“ sehr nützlich. Wählen Sie eine der Ecken als Sicherungspunkt (A). Verschieben Sie den Sicherungspunkt auf dem Bildschirm mithilfe von „Berührungs- funktion – Verschieben“ oder dem Rädchen. Wählen Sie die Funktion „Stickrahmen positionieren“...
Gängige Popups bei Stickvorgang Stickaggregat kalibrieren Wenn das Stickaggregat angebracht wird, werden Sie von einem Popup aufgefordert, den Stickrah- men abzunehmen und den Nähmaschinenbereich freizuräumen, damit der Stickarm kalibriert wer- den kann. Sie werden außerdem daran erinnert, den Stickfuß 6A einzusetzen. Hinweis: Es ist sehr wichtig, den Stickrahmen abzunehmen, da er oder das Stickaggregat ansonsten beim Kalibrieren beschädigt werden können.
Seite 122
Garnfarbe ändern Wenn der Oberfaden gewechselt werden muss, stoppt die Nähmaschine und der Oberfaden wird abgeschnitten. Wechseln Sie die Garnrolle und fädeln Sie die Nähmaschine neu ein. Die als nächstes empfohlene Farbe wird im Popup angezeigt. Fadenende abschneiden Nach dem Garnwechsel näht die Nähmaschine einige Stiche und stoppt dann, sodass Sie das Fadenende abschneiden können.
Verfügbarer Speicher Der integrierte Speicher kann Motive, Schriftarten, Stiche und andere Dateien speichern. Um festzustellen, wie viel Kapazität der integrierte Speicher noch hat, tippen Sie auf Schnellhilfe (5) und dann entweder auf „Persönliche Dateien“ (13), „Persönliche Schriftarten“ (14) oder „Persönliche Motive“...
Seite 126
Tippen Sie auf „Externes Gerät“ (16), um alle angeschlossenen Geräte anzuzeigen. Sie kön- nen gleichzeitig Ihren PC und ein anderes Gerät wie z. B. den PFAFF® USB Embroidery Stick anschließen. Tippen Sie auf eines der Geräte, um es zu durchsuchen.
Seite 127
Datei laden Zum Laden einer Datei tippen Sie auf „Laden“ (6) oder halten Sie die Datei gedrückt. Sie wird in das entsprechende Fenster geladen. Ordner öffnen Um in „Dateien & Ordner“ einen Ordner zu öffnen, halten Sie ihn einfach gedrückt. Der Inhalt des Ordners wird im mittleren Fenster angezeigt.
Verwalten Neuen Ordner erstellen (17) Tippen Sie auf das Symbol „Neuen Ordner erstellen“ (17), um einen neuen Ordner anzulegen. In dem sich öffnenden Popup können Sie einen Namen für Ihren Ordner eingeben. Datei oder Ordner umbenennen (18) Tippen Sie auf den Ordner, dann auf das Symbol „Umbenennen“, um den Namen eines Ordners zu ändern.
Gängige Popups bei Dateien & Ordner Soundvorschau Sie können einen Sound hören, wenn Sie „Dateien & Ordner“ durchblättern. Audiodateien können in „Persönliche Dateien“ gespeichert werden. Wenn eine Audiodatei in „Dateien & Ordner“ aus- gewählt wird, öffnet sie sich in der Soundvorschau. Tippen Sie auf das Symbol „Start“, um den Sound abzuspielen.
Seite 130
System arbeitet Wenn die Nähmaschine Dateien lädt, speichert, verschiebt oder andere zeitintensive Funktionen gewählt wurden, wird eine Sanduhr angezeigt. Dateityp für diesen Ordner nicht zugelassen In „Persönliche Motive“ können nur Motive und in „Persönliche Schriftarten“ nur Schriftdateien gespeichert werden. Wählen Sie zum Speichern den jeweiligen Ordner.
Hinweis: Reinigungs- oder Lösungsmittel können die Plexifront der Nähmaschine beschädigen. Nur mit einem weichen, trockenen Tuch abwischen. Den PFAFF® HD-Bildschirm mit einem sauberen, weichen und leicht angefeuchteten Tuch reinigen. Spulenbereich reinigen Hinweis: Versenken Sie den Transporteur durch Drücken auf Nähfußhub und Nähfuß-Extrahub.
Fehlerbehebung In diesem Fehlerbehebungsleitfaden nden Sie Lösungen für die häu gsten Nähmaschinenprobleme. Weitere Informationen erhalten Sie jederzeit von Ihrem PFAFF® Fachhändler. Störung/Ursache Behebung Allgemeine Störungen Unterfaden-Ende wird nicht signalisiert? Entfernen Sie alle Fussel aus dem Spulenbereich und verwenden Sie ausschließlich Original-Spulen von PFAFF®, die für dieses Modell zugelassen sind.
Seite 134
Ist der falsche Rahmen eingesetzt? Schieben Sie den richtigen Rahmen auf. Lassen Sie die Nähmaschine regelmäßig von Ihrem PFAFF® Fachhändler warten! Wenn sich die Störungen beim Nähen nicht anhand dieser Hinweise zur Fehlerbehebung beseitigen lassen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Liegt ein spezielles Problem vor, kann es sehr hilfreich sein, wenn Sie ihm Nähproben zeigen.
Selbstverständlich erfolgen derartige Änderungen zur Optimierung der Nähmaschine und Ihrer Nutzung. Geistiges Eigentum Die Patente zum Schutz dieses Produkts sind auf einem Aufkleber auf der Unterseite der Nähmaschine angegeben. PFAFF, CREATIVE, CV, 5D, IDT (Bild) sind Markenzeichen der KSIN Luxembourg II, S.ar.l.
