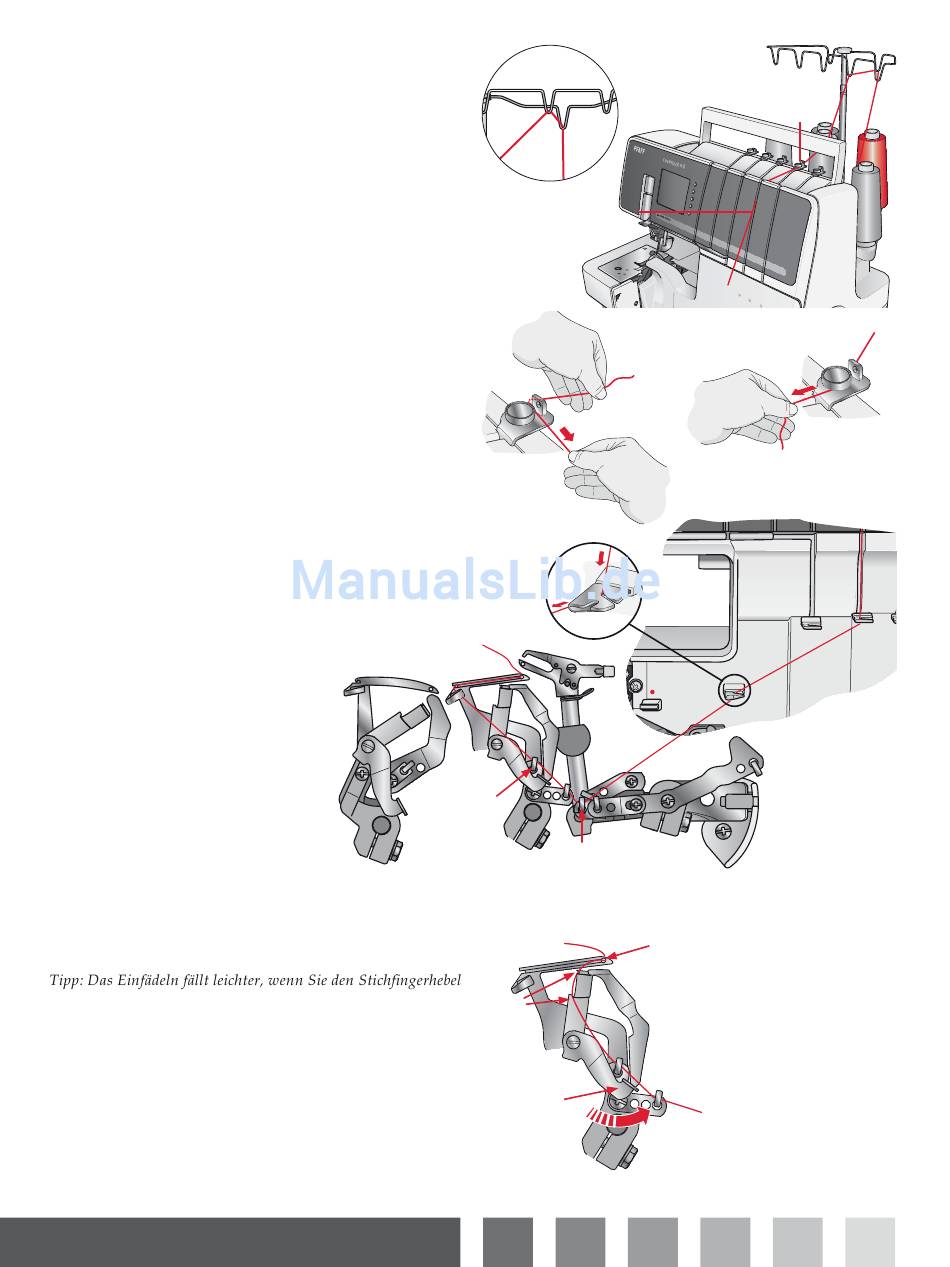

Einfädeln des unteren Greifers (gelb)
• Heben Sie den Nähfuß an, um die Spannungsscheiben
zu lösen.
• Führen Sie den Faden von hinten nach vorn durch die
Fadenführung am Garnständer (1).
• Fädeln Sie die obere Garnführung ein, indem Sie den
Faden nach rechts ziehen, sodass er unter die Führung
gleitet. Ziehen Sie den Faden anschließend an der
rechten Seite des Knaufs entlang, siehe Abbildung (2).
• Heben Sie den Griff an und führen Sie den Faden
darunter. Halten Sie den Faden mit beiden Händen
fest, führen Sie ihn durch die Spannungsscheiben
hindurch und ziehen Sie ihn nach unten, damit er
ordentlich zwischen den Spannungsscheiben liegt (3).
• Drehen Sie das Handrad auf sich zu, bis der untere
Greifer 10 mm über die Stichplattenkante hinausragt.
• Fädeln Sie den Greiferbereich der Maschine gemäß den
gelb markierten Fadenführungen ein (4-10).
• Führen Sie den Faden durch die Fadenführung (4).
• Führen Sie den Faden durch den rechten Schlitz an der
Fadenführung (5).
• Zum Einfädeln der letzten Fadenfüh-
rung (9) ziehen Sie ca. 10 cm Garn
durch die Führung (8).
auf „R" stellen. Denken Sie daran, dass Sie ihn vor Nähbeginn
wieder auf „N" stellen.
• Fädeln Sie das Greiferöhr (A) mithilfe der Pinzette
von vorne nach hinten ein. Achten Sie darauf, dass
der Faden durch die v-förmigen Aussparungen (B) am
Fadengeber verläuft. Halten Sie das Fadenende mit der
linken Hand gut fest und ziehen Sie den Fadengeber
(C) an seinen Platz und zurück, damit der Faden in die
Fadenführung 9 einrastet.
14 Einfädeln
1
2
5
10
9
7
8
6
9
B
C
2
3
5
A
1
4
