SICHERHEITSHINWEISE Diese Haushaltsnähmaschine wurde im Einklang mit IEC/EN 60335-2-28 entwickelt und konstruiert. Netzanschluss Die Nähmaschine muss an eine Netzspannung angeschlossen werden, die auf dem Elektrokennschild angegeben ist. Sicherheitshinweise • Diese Nähmaschine ist nicht für die Verwendung von Personen mit reduzierten physischen, sensorischen bzw.

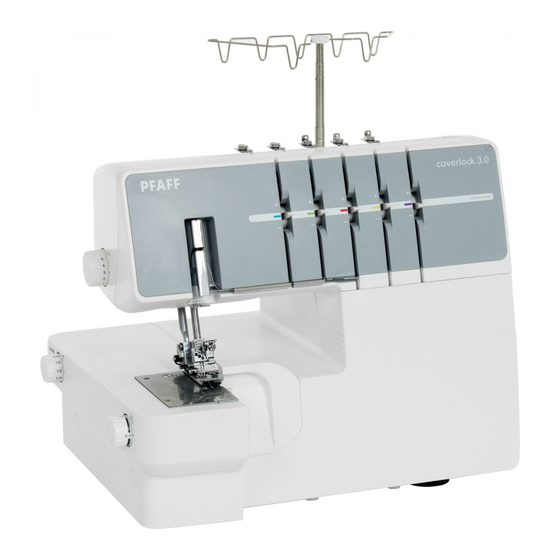

Maschinenkomponenten 3 4 5 6 7 12 13 1. Ausfahrbarer Garnständer 2. Tragegriff 3. Hebel für die Feinabstimmung der Nadelfadenspannung links (blau) 4. Hebel für die Feinabstimmung der Nadelfadenspannung rechts (grün) 5. Hebel für die Feinabstimmung der Fadenspannung oberer Greifer (rot) 6.
Optionales Zubehör von INSPIRA™ Optionale Nähfüße speziell für dieses Modell erhalten Sie bei Ihrem PFAFF® Fachhändler. Die Nähfüße lassen sich bei dieser Maschine sehr leicht einsetzen und wieder abnehmen. Manche Stoffe enthalten große Mengen überschüssiger Farbe, was zu Verfärbungen anderer Stoffe sowie der Overlockmaschine führen kann.
Anschließen von Fußanlasser und Stromkabel Mit dieser Maschine lassen sich folgende Fußanlasser verwenden: Typ 4C-345B22 für USA/Kanada Typ 4C-345G22 für Europa Typ 4C-345G25 für Großbritannien Typ 4C-345G23 für Australien Vor dem Anschließen der Maschine müssen Sie sicherstellen, dass die Spannung des Stromnetzes den Angaben auf dem Schild unter der Maschine entspricht.
Frontabdeckung Öffnen Bewegen Sie die Abdeckung zunächst so weit wie möglich nach rechts und danach zu sich hin nach unten. Schließen Ziehen Sie die Abdeckung zunächst nach oben und schieben Sie sie dann nach links, bis sie einrastet. Hinweis: Die Frontabdeckung ist mit einem Sicherheitsschalter versehen.
Nadelinfo Diese Overlock verwendet eine industrielle Flachkolbenna- del, wodurch ein Einsetzen der Nadel in der falschen Rich- tung verhindert wird. Versuchen Sie nicht, Standard-Nähmaschinennadeln in diese Overlock einzusetzen – egal welche Größe oder Art. Verwenden Sie die Nadeln INSPIRA™ ELx705 mit den Stärken 14/90 und 12/80, wie im Lieferumfang dieser A.
2-Faden-Overlock-Konverter Aktivieren Schalten Sie den Hauptschalter aus und ziehen Sie den Stecker heraus. 2-Faden-Overlockstiche werden mit einem Nadelfaden und dem unteren Greiferfaden genäht. Vor dem Nähen muss der 2-Faden-Konverter an den oberen Greifer angeschlossen werden. • Öffnen Sie die Frontabdeckung. •...
Einstellen des Stich ngerhebels Der Stich ngerhebel sollte für alle Standard- Overlocknähte auf „N“ eingestellt sein. Für Rollsäume müssen Sie den Stich nger zurückziehen, indem Sie den Hebel auf „R“ stellen. Bewegen Sie den Stich nger mit dem Hebel immer so weit wie möglich in eine Richtung.
Einfädeln des oberen Greifers (rot) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Einfädeln des unteren Greifers (gelb) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Einfädeln des Kettenstichgreifers (lila) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Rechte Nadel einfädeln (grün, B an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Linke Nadel einfädeln (blau, A an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Kettenstichnadel einfädeln (blau, D an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Coverstichnadeln einfädeln Hinweis: Fädeln Sie die Nadeln in der folgenden Reihenfolge ein: rechts (E), Mitte (D), links (C). Coverstichnadel einfädeln (rot, E an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1).
Mittlere Coverstich-/Kettenstichnadel einfädeln (grün, D an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Linke Coverstichnadel einfädeln (blau, C an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.
Mit der folgenden Methode lässt sich das Garn leicht wechseln: • Schneiden Sie den verwendeten Faden kurz vor der Garnrolle ab, zwischen Fadenführungen und PFAFF coverlock 3.0 ausfahrbarem Garnständer. • Entfernen Sie die Garnrolle und setzen Sie eine neue german design auf den Garnrollenstift.
Stichübersicht Die in dieser Tabelle angegebenen Einstellungen entsprechen unseren Empfehlungen unter Normalbedingungen. Bei Verwendung des Automatischen Spannungswählrads (ATD) wird die korrekte Fadenspannung automatisch eingestellt. Je nach Stich, Stoffart und Faden kann eine Anpassung der Fadenspannung erforderlich sein. Das beste Ergebnis erzielen Sie, wenn Sie die Änderungen in kleinen Schritten vornehmen – nicht mehr als eine halbe Zahl pro Schritt.
Seite 23
Einfädelweg Stich A und • • • • 4-Faden-Sicherheitsnaht, breit Zum Zusammenfügen mit verstärktem Stich und gleichzeitigen Versäubern. Konverter erforderlich. B und • • • • 4-Faden-Sicherheitsnaht, schmal Zum Zusammenfügen mit verstärktem Stich und gleichzeitigen Versäubern. Konverter erforderlich. • • • Nein 3-Faden-Overlock, breit Zum Nähen über zwei elastische Stof agen oder zum Versäubern einzelner Lagen aus dünnem bis mittel-...
Seite 24
Einfädelweg Stich • • • Nein 3-Faden-Schmalkantenstich* Zum Nähen von Kanten an dünnen Stoffen. Schönes Finish für Seidenschals, Kissenrüschen oder Servietten. Fädeln Sie für ein noch schöneres Ergebnis ein dünnes Ziergarn in den Greifer ein, z. B. 40er Rayongarn. Lesen Sie mehr dazu auf Seite 29. •...
Seite 25
Einfädelweg Stich • • • Nein 3-Faden-Rollsaum* Zum Nähen von Kanten an dünnen Stoffen. Schönes Finish für Seidenschals, Kissenrüschen oder Servietten. Einen schönen Rollsaum erzielen Sie, wenn Sie in den oberen Greifer ein Ziergarn und in die Nadel sowie den unteren Greifer ein dünnes, normales Garn einfädeln.
Seite 26
Einfädelweg Stich • • 2-Faden-Flatlock, breit Zum Zusammennähen elastischer Stoffe mit Dekoeffekten, entweder mit der Flatlock- oder der Leiterstich- Seite. Erzeugen Sie mit Ziergarn in den Greifern unterschiedliche Effekte. Konverter erforderlich. Lesen Sie mehr dazu auf Seite 30. • • 2-Faden-Overlock, umgelegt, breit Dekorativer Abschluss für Kleidungsstücke und Heimdeko.
Seite 27
Einfädelweg Stich C, D • • • • Nein und E Dreifacher Coverstich Für Säume auf elastischen Stoffen und für dekorative Effekte auf allen Stoffarten. Schöne Verzierungen erzeugen Sie mit Ziergarn im Greifer. Lesen Sie mehr dazu auf Seite 29. C und •...
Nähstart Verwendung von Stecknadeln Wenn Sie Stoffstücke mithilfe von Stecknadeln sichern, sind links des Nähfußes gerade Stecknadeln zu verwenden. Sie lassen sich dann einfach entfernen und sind den Messern nicht im Weg. Wenn Sie direkt über die Stecknadeln nähen, werden die Messer beschädigt.
Rollsäume Der Rollsaumstich eignet sich gut für dünne Stoffe wie dünnes Leinen und Baumwolle, Voile, Organza, Krepp, Batist usw. Beim Rollsaum wird die Stoffkante während des Nähens eingerollt. Diesen Rolleffekt können Sie durch Ändern der Fadenspannung verstärken oder verringern. Für Rollsäume müssen Sie den Stich ngerhebel auf „R“ stellen (siehe S.
Flatlock-Stich Einen Flatlock-Stich erzielen Sie, indem Sie die Naht nähen und anschließend den Stoff auseinander ziehen, um die Naht zu glätten. Der Flatlock-Stich eignet sich als dekorativer Stich zum Zusammennähen von Stoffen (Standard- Flatlock-Stich) und als Zierstich für ein einzelnes Stück Stoff (Ornament-Flatlock-Stich). Sie können einen Flatlock-Stich auf zwei verschiedene Arten nähen: Links auf links erzeugen Sie einen dekorativen Effekt und rechts auf rechts erhalten Sie einen Leiterstich.
Kettenstich Der Kettenstich wird mit zwei Fäden genäht: einem Nadel- und einem Greiferfaden. Normalerweise beschneidet die Maschine die Stoffkante während des Nähvorgangs. Eine Kettenstichnaht lässt sich jedoch auch in einem gewünschten Abstand von der Stoffkante nähen, wenn man zunächst das Obermesser in Position B bringt, den oberen Greifer deaktiviert und den Coverstich-Tisch B anbringt (siehe S.
Stichbreite A) Linke Nadel B) Rechte Nadel c) Kettenstichnadel Die Stichbreite lässt sich durch Verändern der 6 mm 4 mm 9 mm Nadelposition oder über das Schnittbreitenrad erhöhen bzw. reduzieren. Anpassen der Stichbreite durch Verändern der Nadelposition A) Bei ausschließlicher Verwendung der linken Nadel oder bei Verwendung beider Nadeln beträgt die Stichbreite 6 mm.
Differentialtransport Das Differentialtransportsystem besteht aus zwei hinter- einander liegenden Transporteuren. Die beiden Trans- porteure arbeiten unabhängig von einander und ermög- lichen somit auch beim Nähen anspruchsvoller Stoffe ein perfektes Ergebnis. Wenn sich die Transportmenge beim vorderen Transporteur im Verhältnis zu dem am hinteren Transporteur ändert, wird der Stoff gedehnt oder gerafft.
Fadenspannung Die Fadenspannung wird beim Wählen eines Stichs mit dem Automatischen Spannungswählrads (ATD) automatisch eingestellt. Eventuell ist jedoch eine zusätzliche Feinabstimmung erforderlich. Dies hängt von folgenden Aspekten ab: • Stoffart und -stärke • Nadelstärke • Stärke, Typ und Faserzusammensetzung des Garns 2-Faden-Overlock Bei einem unteren Greiferfaden, der auf der Unterseite Bringen Sie den gelben Hebel für die Feinabstimmung der...
Seite 35
4-Faden-Overlock Der obere Greiferfaden erscheint auf der Unterseite Bringen Sie den roten Hebel für die Fadenspannung des oberen des Materials. Greifers in eine höhere Stellung. Oder bringen Sie den gelben Hebel für die Feinabstimmung der Fadenspannung des unteren Greifers in eine niedrigere Stellung. Der untere Greiferfaden erscheint an der Oberseite Bringen Sie den gelben Hebel für die Feinabstimmung der des Materials.
Sobald das bewegliche Obermesser stumpf wird, sollte es ausgewechselt werden. Dies geschieht wie nachfolgend beschrieben. Bei Fragen oder Problemen können Sie sich jederzeit an Ihren PFAFF® Fachhändler wenden. • Öffnen Sie die Frontabdeckung und bringen Sie das bewegliche Obermesser (1) in Position A (siehe S. 9).
Staubschutz ab, um sie vor Staub zu schützen. Bewahren Sie die Maschine an einem Ort auf, wo sie keiner direkten Sonneneinstrahlung oder Feuchtigkeit ausgesetzt ist. Kundendienst Bei Fragen hinsichtlich Wartung und/oder Bedienung können Sie sich jederzeit an Ihren PFAFF® Fachhändler wenden. Wartung...
Fehlerbehebung Problem Lösung Stoff wird nicht gut transportiert - Größere Stichlänge einstellen. - Bei schwereren Stoffen Nähfußdruck erhöhen. - Bei leichteren Stoffen Nähfußdruck reduzieren. - Differentialtransport kontrollieren. Nadel bricht ab - Nadel korrekt einsetzen. - Beim Nähen nicht am Stoff ziehen. - Nadelbefestigungsschraube fest anziehen.
Ma schi ne sowie des Zubehörs ohne Vor an kün di gung vor be hal ten. Selbstverständlich erfolgen derartige Änderungen zur Op ti mie rung der Maschine und Ihrer Nutzung. Geistiges Eigentum PFAFF, COVERLOCK und INSPIRA sind Markenzeichen der KSIN Luxembourg II. S.ar.l.
