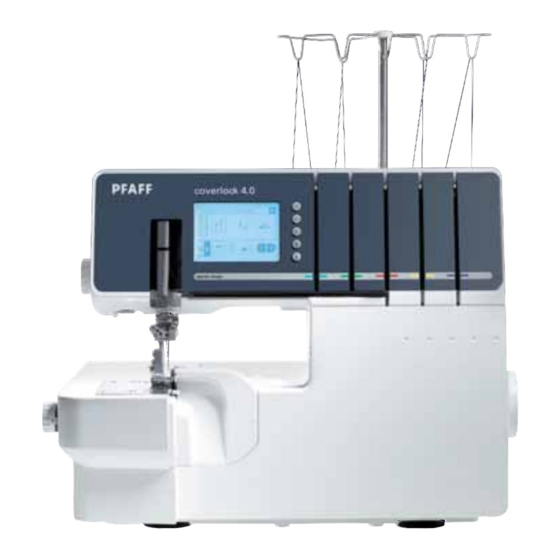

Pfaff coverlock 4.0 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Pfaff Anleitungen
  4. Nähmaschinen
  5. coverlock 4.0
  6. Gebrauchsanleitung
Pfaff coverlock 4.0 Gebrauchsanleitung

Pfaff coverlock 4.0 Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für coverlock 4.0:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
coverlock
4.0
TM
G e b r a u c h s a n l e i t u n g

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pfaff coverlock 4.0

Inhaltszusammenfassung für Pfaff coverlock 4.0

  • Seite 1 coverlock G e b r a u c h s a n l e i t u n g...

  • Seite 2: Sicherheitshinweise

    SICHERHEITSHINWEISE Diese Haushaltsnähmaschine wurde im Einklang mit IEC/EN 60335-2-28 entwickelt und konstruiert. Netzanschluss Die Nähmaschine muss an eine Netzspannung angeschlossen werden, die auf dem Elektrokennschild angegeben ist. Sicherheitshinweise • Diese Nähmaschine ist nicht für die Verwendung von Personen mit reduzierten physischen, sensorischen bzw.

  • Seite 3: Inhaltsverzeichnis

    EINFÜHRUNG Stich laden ..................25 Maschinenkomponenten ............4 Einstellungsmenü ................26 Displaykontrast ..................26 Zubehör ..................... 5 Audio ......................26 Optionales Zubehör von INSPIRA™ ........6 Sprache ..................... 26 Tastbildschirm kalibrieren ..............26 VORBEREITUNGEN Info-System ..................26 Anschließen von Fußanlasser und Stromkabel ....7 Pop-ups ...................27 Anbringen des Garnrollenständers ........

  • Seite 4: Einführung

    Maschinenkomponenten 1. Ausfahrbarer Garnständer 2. Tragegriff 3. Tastbildschirm 4. Taste „Stich laden“ 5. Taste „Stich speichern“ 6. Löschtaste 7. Taste „Einstellungsmenü“ 8. Infotaste 9. Stichplatte 10. Erweiterte Näh äche 11. Messerabdeckung A 19. Wählrad für den Nähfußdruck 12. Frontabdeckung 20. Fadenabschneider 13.

  • Seite 5: Zubehör

    26. Bewegliches Obermesser 27. Stich ngerhebel 28. Feststehendes Untermesser 29. Ketten-/Coverstich-Greifer 30. Unterer Greifer 31. Oberer Greifer 32. 2-Faden-Konverter 33. Auslösehebel oberer Greifer 33. Fadenführung Ketten-/Coverstich Zubehör Das Zubehör be ndet sich im Zubehörfach. 1. Zubehörfach 2. Schraubendreher 3. Messerklinge (für bewegliches Obermesser) 4.

  • Seite 6: Optionales Zubehör Von Inspira

    Optionales Zubehör von INSPIRA™ Optionale Nähfüße speziell für dieses Modell erhalten Sie bei Ihrem PFAFF® Fachhändler. Die Nähfüße lassen sich bei dieser Maschine sehr leicht einsetzen und wieder abnehmen. Manche Stoffe enthalten große Mengen überschüssiger Farbe, was zu Verfärbungen anderer Stoffe sowie der Overlockmaschine führen kann.

  • Seite 7: Vorbereitungen

    Anschließen von Fußanlasser und Stromkabel Der Fußanlasser und das Netzkabel be nden sich beim Zubehör. Hinweis: Stellen Sie vor dem Anschließen des Fußanlassers sicher, dass er vom Typ „FR5“ ist (siehe Unterseite des Fußanlassers). 1. Kabel aus dem Fußanlasser herausziehen. Schließen Sie das Kabel des Fußanlassers an die vordere Anschlussbuchse rechts unten an der Maschine an (A).

  • Seite 8: Anbringen Des Ausfahrbaren Garnständers

    Anbringen des ausfahrbaren Garnständers Fahren Sie den ausfahrbaren Garnständer zu seiner vollen Höhe aus und drehen Sie ihn, sodass er einrastet. Setzen Sie die Garnrollen auf die Garnrollenhalter am Garnrollenstift. Ist die Maschine bereits eingefädelt, müssen Sie die Fäden spannen, damit sie nicht verwirren. Frontabdeckung Öffnen Bewegen Sie die Abdeckung zunächst so weit wie möglich...

  • Seite 9: Nähfuß Wechseln

    Nähfuß wechseln Schalten Sie den Hauptschalter aus und ziehen Sie den Stecker heraus. • Heben Sie den Nähfuß an. • Drehen Sie das Handrad in Ihre Richtung, bis die Nadeln die höchste Position eingenommen haben. • Betätigen Sie die rote Taste hinten am Nähfußhalter, um den Nähfuß...

  • Seite 10: Bewegliches Obermesser

    Bewegliches Obermesser Deaktivieren, Position B Schalten Sie den Hauptschalter aus und ziehen Sie den Stecker heraus. • Drehen Sie das Handrad so weit in Ihre Richtung, bis das Obermesser seine höchste Position eingenommen hat. • Öffnen Sie die Frontabdeckung. • Ziehen Sie den beweglichen Messerknopf so weit wie möglich nach rechts.

  • Seite 11: Oberer Greifer

    Oberer Greifer Deaktivieren Für das Nähen mit Coverstichen oder Kettenstichen muss der obere Greifer arretiert werden. • Drehen Sie am Handrad, bis sich der untere Greifer in seiner tiefsten Stellung be ndet. • Schieben Sie den Auslösehebel nach rechts und anschließend zurück, bis Position B von der Vorderseite gesehen erreicht ist.

  • Seite 12: Allgemeine Einfädelhinweise

    Allgemeine Einfädelhinweise Hinter der Frontabdeckung be ndet sich eine Farbcode-Übersicht, die das Einfädeln erleichtert. Beginnen Sie beim Einfädeln von Greifern und Nadeln immer von rechts nach links. Empfehlungen für Nadeln und Garne bei verschiedenen Stoffen entnehmen Sie der nachfolgenden Tabelle. Tipp: Ihre Maschine ist für einen Standard-Overlockstich eingefädelt.

  • Seite 13: Einfädeln Des Oberen Greifers (Rot)

    Einfädeln des oberen Greifers (rot) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 14: Einfädeln Des Unteren Greifers (Gelb)

    Einfädeln des unteren Greifers (gelb) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 15: Einfädeln Des Kettenstichgreifers (Lila)

    Einfädeln des Kettenstichgreifers (lila) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 16: Rechte Nadel Einfädeln

    Rechte Nadel einfädeln (grün, B an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 17: Linke Nadel Einfädeln

    Linke Nadel einfädeln (blau, A an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 18: Kettenstichnadel Einfädeln

    Kettenstichnadel einfädeln (blau, D an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 19: Coverstichnadeln Einfädeln

    Coverstichnadeln einfädeln Hinweis: Fädeln Sie die Nadeln in der folgenden Reihenfolge ein: rechts (E), Mitte (D), links (C). Coverstichnadel einfädeln (rot, E an der Nadel- klemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1).

  • Seite 20: Mittlere Coverstich-/Kettenstichnadel Einfädeln

    Mittlere Coverstich-/Kettenstichnadel einfädeln (grün, D an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 21: Linke Coverstichnadel Einfädeln

    Linke Coverstichnadel einfädeln (blau, C an der Nadelklemme) • Heben Sie den Nähfuß an, um die Spannungsscheiben zu lösen. • Führen Sie den Faden von hinten nach vorn durch die Fadenführung am Garnständer (1). • Fädeln Sie die obere Garnführung ein, indem Sie den Faden nach links ziehen, sodass er unter die Führung gleitet.

  • Seite 22: Nadeleinfädler

    • Schneiden Sie den verwendeten Faden kurz vor der Garnrolle ab, zwischen Fadenführungen und ausfahrbarem Garnständer. PFAFF coverlock 4.0 • Entfernen Sie die Garnrolle und setzen Sie eine neue auf den Garnrollenstift. • Knoten Sie das Ende des neuen Fadens mit dem des german design alten Fadens zusammen.

  • Seite 23: Tastbildschirm

    Übersicht Tastbildschirm Nach dem Einschalten der Maschine ist der Nähmodus die erste Anzeige auf dem Gra kdisplay. Ihr gewählter Stich wird im Stichbereich in Originalgröße angezeigt. Hier nden Sie alle grundlegenden Informationen, die Sie vor Nähbeginn benötigen. In diesem Menü ändern Sie auch die Einstellungen für Ihren Stich.

  • Seite 24: Veränderung Der Sticheinstellungen Auf Dem Bildschirm

    Veränderung der Sticheinstellungen auf dem Bildschirm Ihre Maschine verwendet automatisch die optimalen Einstellungen für jeden ausgewählten Stich. Sie können für den ausgewählten Stich Ihre persönlichen Anpassungen vornehmen. Die Einstellungsänderungen wirken sich nur auf den gewählten Stich aus. Ihre Einstellungsänderungen wer- den bei Wahl eines anderen Stichs auf die Standardwerte zurückgesetzt.

  • Seite 25: Stich Speichern

    Stich speichern Wenn Sie einen veränderten Stich abspeichern möchten, tippen Sie auf die Taste „Stich speichern“ und öffnen da- durch die gleichnamige Ansicht. Sie können bis zu 30 ver- schiedene Stiche speichern. Sie können mithilfe der Pfeile durch die Liste blättern, um eine freie Position zu nden. Jedes Feld ohne Stich ist eine freie Position und kann zum Speichern Ihres neuen Stichs verwendet werden.

  • Seite 26: Einstellungsmenü

    Wenn ein Stich markiert wird, erscheint ein Pop-up mit ausführlichen Angaben zu diesem Stich. Tippen Sie auf OK (A), um den gewählten Stich zu laden, oder auf „Abbrechen“ (B), um zur Liste „Stich laden“ zurückzukehren. Einstellungsmenü Zum Öffnen des Einstellungsmenüs tippen Sie auf die entsprechende Taste.

  • Seite 27: Pop-Ups

    Pop-ups Frontabdeckung geöffnet Aus Sicherheitsgründen ist das Nähen bei geöffneter vorderer Abdeckung nicht möglich. Das Pop-up schließt sich, sobald die Frontabdeckung geschlossen wird. Nähfuß ist angehoben Mit angehobenem Nähfuß ist es nicht möglich zu nähen. Das Pop-up schließt sich, sobald der Nähfuß abgesenkt ist. Achtung: Überbelastung! Bitte warten Wenn Sie einen sehr dicken Stoff nähen oder die Maschine beim Nähen blockiert, kann der Hauptmotor überlastet...

  • Seite 28: Stichübersicht

    Stichübersicht Die in dieser Tabelle angegebenen Einstellungen entsprechen unseren Empfehlungen unter Normalbedingungen. Für jeden gewählten Stich wird automatisch die korrekte Spannung eingestellt. Je nach Stich, Stoffart und Faden kann eine Anpassung der Fadenspannung erforderlich sein. Das beste Ergebnis erzielen Sie, wenn Sie die Änderungen in kleinen Schritten vornehmen –...
  • Seite 29 Einfädelweg Stich 4-Faden-Sicherheitsnaht, schmal Zum Zusammenfügen mit verstärktem Stich und gleichzeitigen B und • • • • Versäubern. Konverter erforderlich. 3-Faden-Overlock, breit Zum Nähen über zwei elastische Stof agen oder zum Versäubern einzelner Lagen aus dünnem bis mittelschwerem Stoff. Mit dickerem Garn in den Greifern lassen sich •...
  • Seite 30 Einfädelweg Stich 3-Faden-Flatlock, schmal Zum Zusammennähen elastischer Stoffe mit Dekoeffekten, entweder mit der Flatlock- oder der Leiter- • • • stich-Seite. Erzeugen Sie mit Zier- Nein garn in den Greifern unterschiedli- che Effekte. Lesen Sie mehr dazu auf Seite 35. 3-Faden-Overlock, umgelegt, breit Zum Versäubern von Kanten an...
  • Seite 31 Einfädelweg Stich 2-Faden-Overlock, breit Zum Versäubern einzelner Lagen aus dünnem bis mittelschwerem Stoff. Konverter erforderlich. • • 2-Faden-Overlock, schmal Zum Versäubern einzelner Lagen aus dünnem bis mittelschwerem Stoff. Konverter erforderlich. • • 2-Faden-Schmalkantenstich* Zum Nähen von Kanten an dünnen Stoffen. Konverter erforderlich. Lesen Sie mehr dazu auf Seite 34.
  • Seite 32 Einfädelweg Stich 2-Faden-Rollsaum* Zum Nähen von Kanten an dünnen Stoffen. Schönes Finish für Seiden- schals, Kissenrüschen oder Serviet- ten. Fädeln Sie für ein noch schöne- • • res Ergebnis ein dünnes Ziergarn in den Greifer ein, z. B. 40er Rayon- garn.

  • Seite 33: Nähstart

    Nähstart Verwendung von Stecknadeln Wenn Sie Stoffstücke mithilfe von Stecknadeln sichern, sind links des Nähfußes gerade Stecknadeln zu verwenden. Sie lassen sich dann einfach entfernen und sind den Messern nicht im Weg. Wenn Sie direkt über die Stecknadeln nähen, werden die Messer beschädigt.

  • Seite 34: Rollsäume

    Rollsäume Der Rollsaumstich eignet sich gut für dünne Stoffe wie dünnes Leinen und Baumwolle, Voile, Organza, Krepp, Batist usw. Beim Rollsaum wird die Stoffkante während des Nähens eingerollt. Diesen Rolleffekt können Sie durch Ändern der Fadenspannung verstärken oder verringern. Für Rollsäume müssen Sie den Stich ngerhebel auf „R“ stellen (siehe S.

  • Seite 35: Flatlock-Stich

    Flatlock-Stich Einen Flatlock-Stich erzielen Sie, indem Sie die Naht nähen und anschließend den Stoff auseinander ziehen, um die Naht zu glätten. Der Flatlock-Stich eignet sich als dekorativer Stich zum Zusammennähen von Stoffen (Standard- Flatlock-Stich) und als Zierstich für ein einzelnes Stück Stoff (Ornament-Flatlock-Stich). Sie können einen Flatlock-Stich auf zwei verschiedene Arten nähen: Links auf links erzeugen Sie einen dekorativen Effekt und rechts auf rechts erhalten Sie einen Leiterstich.

  • Seite 36: Kettenstich

    Kettenstich Der Kettenstich wird mit zwei Fäden genäht: einem Nadel- und einem Greiferfaden. Normalerweise beschneidet die Maschine die Stoffkante während des Nähvorgangs. Eine Kettenstichnaht lässt sich jedoch auch in einem gewünschten Abstand von der Stoffkante nähen, wenn man zunächst das Obermesser in Position B bringt, den oberen Greifer deaktiviert und den Coverstich-Tisch B anbringt (siehe S.

  • Seite 37: Sticheinstellungen

    Stichbreite A) Linke Nadel B) Rechte Nadel c) Kettenstichnadel Die Stichbreite lässt sich durch Verändern der Nadel- 6 mm 4 mm 9 mm position oder über das Schnittbreitenrad erhöhen bzw. reduzieren. Anpassen der Stichbreite durch Verändern der Nadelposition A) Bei ausschließlicher Verwendung der linken Nadel oder bei Verwendung beider Nadeln beträgt die Stichbreite 6 mm.

  • Seite 38: Differentialtransport

    Differentialtransport Das Differentialtransportsystem besteht aus zwei hintereinander liegenden Transporteuren. Die beiden Transporteure arbeiten unabhängig von einander und ermöglichen somit auch beim Nähen anspruchsvoller Stoffe ein perfektes Ergebnis. Wenn sich die Transportmenge beim vorderen Transporteur im Verhältnis zu dem am hinteren Transporteur ändert, wird der Stoff gedehnt oder gerafft.

  • Seite 39: Fadenspannung

    Fadenspannung Die Fadenspannung wird automatisch eingestellt, sobald ein Stich gewählt wird. Eventuell ist jedoch eine Feinabstimmung erforderlich. Dies hängt von folgenden Aspekten ab: • Stoffart und -stärke • Nadelstärke • Stärke, Typ und Faserzusammensetzung des Garns Anweisungen zum Anpassen der Fadenspannung nden Sie auf Seite 24. 2-Faden-Overlock Der untere Greiferfaden erscheint auf der Erhöhen Sie die Fadenspannung für den Greifer (gelb) oder...
  • Seite 40 Kettenstich Bei zu lockerem Faden in der Kettenstichnadel. Erhöhen Sie die Nadelfadenspannung (blau) oder verringern Sie die Fadenspannung für den Kettenstichgreifer (lila). Coverstich Bei zu losem Faden im Coverstichgreifer. Erhöhen Sie die Fadenspannung für den Coverstichgreifer (lila). Bei zu lockerem Faden in der linken Coverstichnadel. Erhöhen Sie die Fadenspannung für die linke Coverstichnadel (blau) oder verringern Sie die Fadenspannung für den Coverstichgreifer (lila).

  • Seite 41: Wartung

    Sobald das bewegliche Obermesser stumpf wird, sollte es ausgewechselt werden. Dies geschieht wie nachfolgend beschrieben. Bei Fragen oder Problemen können Sie sich jederzeit an Ihren PFAFF® Fachhändler wenden. • Öffnen Sie die Frontabdeckung und bringen Sie das bewegliche Obermesser (1) in Position A (siehe S. 10).

  • Seite 42: Aufbewahrung

    Staubschutz ab, um sie vor Staub zu schützen. Bewahren Sie die Maschine an einem Ort auf, wo sie keiner direkten Sonneneinstrahlung oder Feuchtigkeit ausgesetzt ist. Kundendienst Bei Fragen hinsichtlich Wartung und/oder Bedienung können Sie sich jederzeit an Ihren PFAFF® Fachhändler wenden. Fehlerbehebung Problem Lösung...

  • Seite 43: Maschinendaten

    Ma schi ne sowie des Zubehörs ohne Vor an kün di gung vor be hal ten. Selbstverständlich erfolgen derartige Änderungen zur Op ti mie rung der Maschine und Ihrer Nutzung. Geistiges Eigentum PFAFF, COVERLOCK und INSPIRA sind Markenzeichen der KSIN Luxembourg II. S.ar.l.
