Toutes les opérations de montage, d'installation électrique et d'entretien doivent être eff ectuées par du personnel
!
qualifi é et autorisé, ayant suivi attentivement toutes les instructions d'installation et d'entretien.
Composants et installation
Unité de contrôle
Consultez le manuel complet pour plus d'informations sur l'instal-
lation et le câblage.
Connexion
Control Connect
pH/ORP
6
8
9
7
10
AUX 2
AUX 1
FLUSSOSTAT
T (ºC)
1) Sonde pH
3) Sonde PPM
2) Sonde ORP
4) VSP

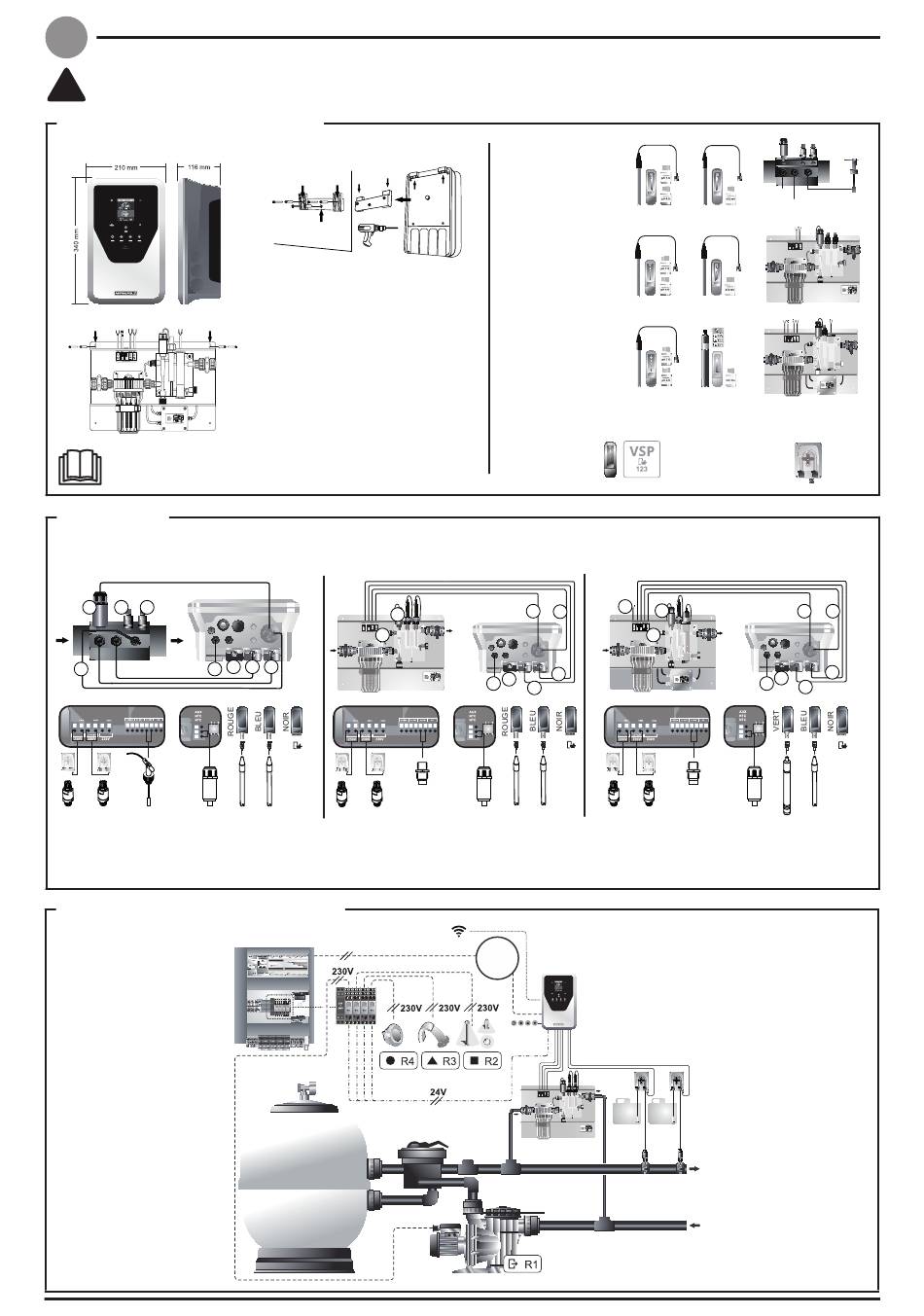

Schéma général d'installation
Cheville : 8 x 50 mm
Vis : 5 x 50 mm
ATTENTION : installer toujours l'équipe-
ment à la verticale sur une surface rigide
et dans un endroit sec et ventilé. Il est
recommandé d'eff ectuer l'installation dans
des endroits qui ne sont pas soumis à des
températures extrêmes. Éviter la forma-
tion d'ambiances corrosives.
6
7
4
2
1
AUX 1
AUX 2
123
VSP
INDUCTIF
ORP
PH
5) 230 V
6) Température T (ºC)
Fluidra Pool
Tableau électrique
Control Connect
pH/ORP
Control Connect
pH/ORP_panel
Control Connect
pH/PPM_panel
Driver VSP
Control Connect
pH/ORP_panel
4
7
1
4
10
2
123
VSP
T (ºC)
PH
ORP
7) Flussostat/Capteur inductif
8) Injection pH
Unité de
230 V
contrôle
toujours ON
ClmV
720
720
Elite Connect
BLEU
pH
ORP
Accessoires optionnels
Péristaltique
Control Connect
pH/PPM_panel
5
6
7
10
AUX 1
AUX 2
T (ºC)
INDUCTIF
9) Injection Cl
10) Alimentation 230 Vac
Pompe de
dosage
pH
Cl
Sortie
Remarque : ce schéma est une
représentation générale de toutes
Entrée
les options possibles dans une ins-
tallation. Il peut varier en fonction du
modèle acheté.
4
7
1
4
3
123
VSP
PH
PPM
