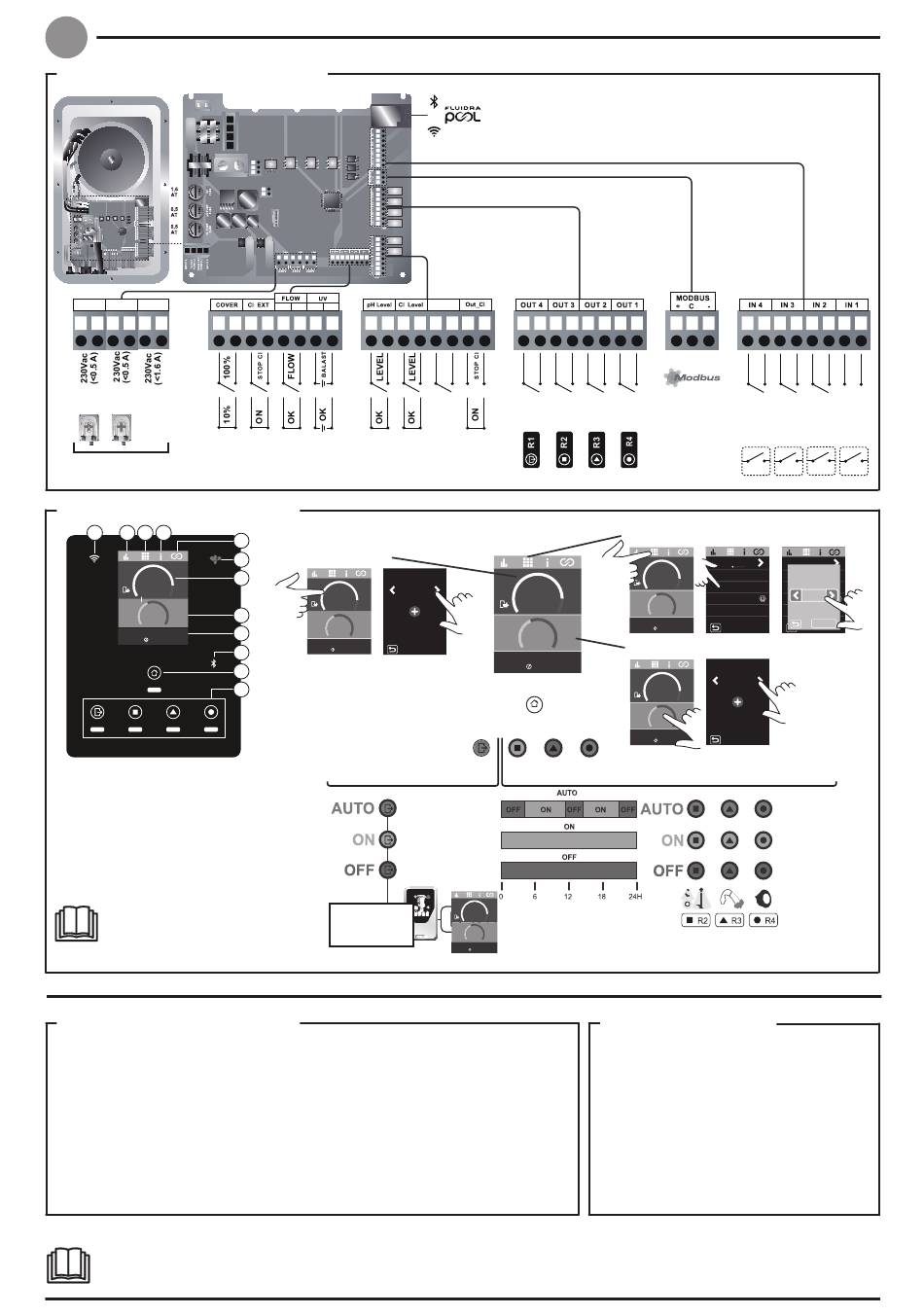

Ligação de placa eletrónica
AUX 1
AUX 2
pH PUMP
AUX 2
AUX 1
Cl
pH-
pump
pump
3 X Output 230 Vac
Ecrã principal e funções
1
2
4
3
pH
7.25
7.60
123
ClmV
725
750
27.2
FLOW
ºC
12:15
OK
Elite
Connect
1) LED de estado Wi-Fi
7) pH
2 ) Menu de estatísticas
8) ORP/Clppm
3) Menu de confi guração
9) Sensores (temperatura/
4) Menu de informação
salinidade)
5) Menu de relés
10) Conectividade Bluetooth
6) LED de alarme
11) Menu inicial
12) Estado de relés
Consulte o manual completo para
mais informações sobre:
• Menu de pH e ClmV/Clppm
• Menu de relés (R1-R4)
Colocação em funcionamento
1. Certifi que-se de que o fi ltro está limpo e que a água da piscina e a instalação não contêm
cobre e ferro.
2. Equilibrar a água da piscina. Desta forma, poderá obter um tratamento mais efi ciente com
uma menor concentração de cloro livre na água, além de uma menor formação de depósitos
calcários na piscina.
3. Se a piscina for utilizada imediatamente, deve ser efetuado um tratamento com cloro.
Dose inicial: 2 mg/L de ácido tricloroisocianúrico.
4. Antes de iniciar o ciclo de trabalho, desligar a unidade de controlo e colocar em funcio-
namento a bomba do depurador durante 24 horas para assegurar a dissolução total do sal.
5. Colocar em funcionamento o sistema de eletrólise de sal, assegurando uma produção
dentro dos níveis recomendados de cloro livre (0,5-2 ppm).
Consulte o manual completo para mais informações sobre:
• Instalação e calibração de sensores de pH, ORP, ppm e temperatura.
• Manutenção das bombas peristálticas.
AUX 1
AUX 2
-
-
+
+
<3V
>3V
5
Setpoint de pH
6
pH
Clppm Sens
7
7.60
pH
7.25
7.60
123
8
ClmV
725
9
750
27.2
FLOW
ºC
12:15
OK
10
11
12
CONTROLO BOMBA E TRATAMENTO
SISTEMA DE TRATAMEN-
TO E BOMBA CONTROLA-
DOS POR PROGRAMA
Azul
SISTEMA DE TRATAMEN-
TO E BOMBA LIGADOS
Verde
SISTEMA DE TRA-
TAMENTO E BOMBA
DESLIGADOS
Vermelho
Tratamento de de-
sinfeção, sensores
de Cl2 e pH
HEAT
4 X OUTPUT FREE POTENTIAL
OUTPUT
FREE
(Loop max 24V 1A AC-DC)
POTENTIAL
Utilização recomendada de réles com KIT4SAL (SKU:72454)
pH
7.25
7.60
123
ClmV
725
750
27.2
FLOW
ºC
12:15
OK
R1
R2
R3
R4
CONTROLO DE DISPOSITIVOS EXTERNOS
pH
7.25
7.60
123
ClmV
725
750
27.2
FLOW
ºC
12:15
OK
Manter os seguintes parâmetros da água:
• Alcalinidade total entre 60 e 120 mg/L (ppm)
• pH entre 7,2 e 7,6
• Cloro livre entre 0,5 e 2 mg/L (ppm)
• Estabilizador de cloro 25-30 mg/L (ppm). Em
piscinas com elevada exposição solar ou uso
intensivo, é aconselhável manter um nível de
25-30 mg/L de estabilizante (ácido isocianúrico).
Verifi car e manter o equilíbrio correto da
água durante toda a estação.
4 X INPUT FREE POTENTIAL
(Loop 0V)
INTERLOCKS
Seleção de idioma
/Confi g
pH
7.25
Ecrã
100
7.60
Idioma
POR
123
Som
ClmV
725
Tátil
750
27.2
FLOW
ºC
12:15
OK
Setpoint de Cl
pH
Clppm Sens
720
pH
7.25
7.60
123
ClmV
725
750
27.2
FLOW
ºC
12:15
OK
RELÉ CONTROLADO
POR PROGRAMA
Azul
LIG.
Verde
DESL.
Vermelho
Equilíbrio da piscina
/Confi g
Idioma
POR
Ecrã
100
Idioma
POR
POR
Som
Tátil
GUARDAR
