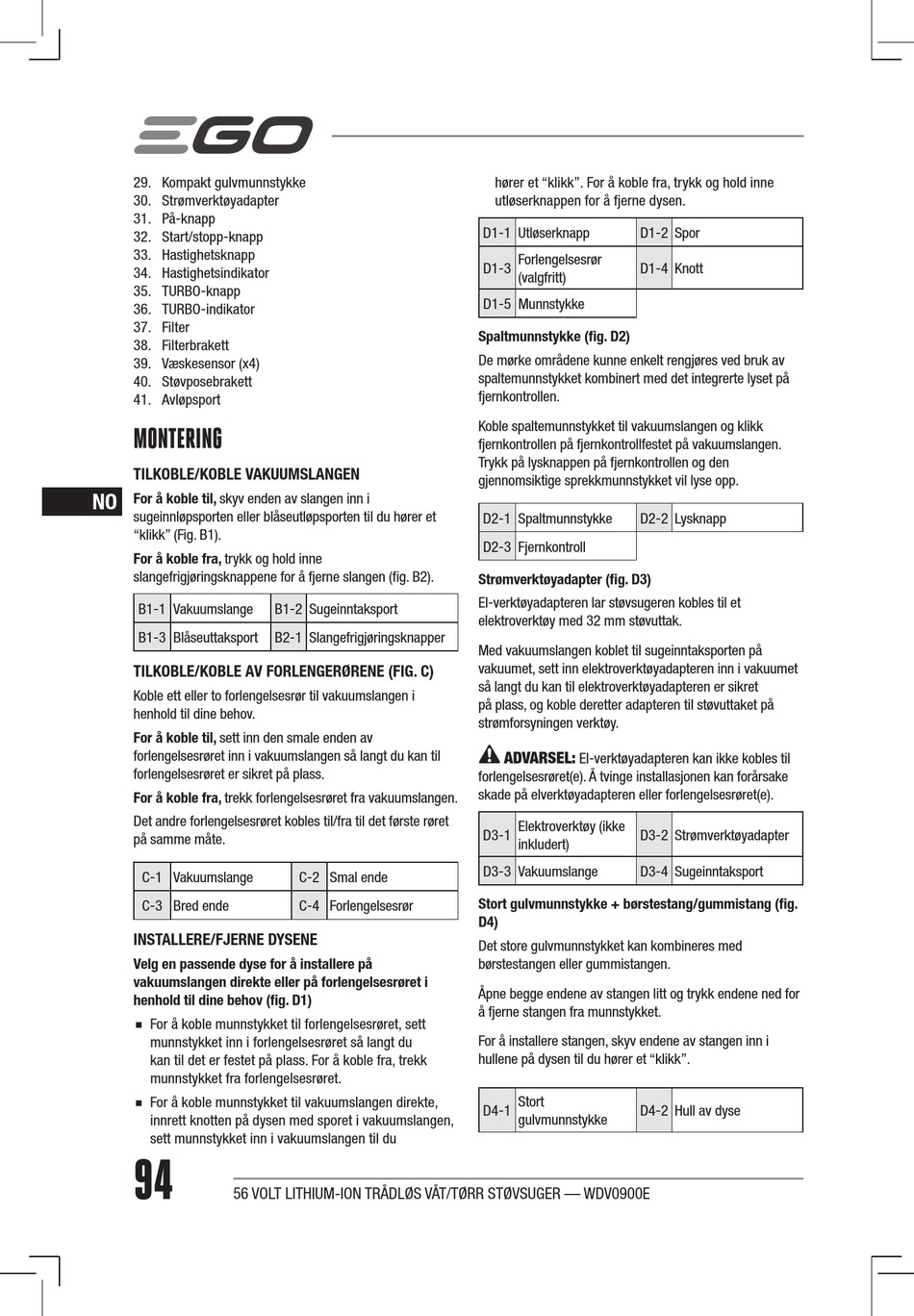

29. Kompakt gulvmunnstykke
30. Strømverktøyadapter
31. På-knapp
32. Start/stopp-knapp
33. Hastighetsknapp
34. Hastighetsindikator
35. TURBO-knapp
36. TURBO-indikator
37. Filter
38. Filterbrakett
39. Væskesensor (x4)
40. Støvposebrakett
41. Avløpsport
MONTERING
TILKOBLE/KOBLE VAKUUMSLANGEN
NO
For å koble til, skyv enden av slangen inn i
sugeinnløpsporten eller blåseutløpsporten til du hører et
"klikk" (Fig. B1).
For å koble fra, trykk og hold inne
slangefrigjøringsknappene for å fjerne slangen (fig. B2).
B1-1 Vakuumslange
B1-3 Blåseuttaksport
TILKOBLE/KOBLE AV FORLENGERØRENE (FIG. C)
Koble ett eller to forlengelsesrør til vakuumslangen i
henhold til dine behov.
For å koble til, sett inn den smale enden av
forlengelsesrøret inn i vakuumslangen så langt du kan til
forlengelsesrøret er sikret på plass.
For å koble fra, trekk forlengelsesrøret fra vakuumslangen.
Det andre forlengelsesrøret kobles til/fra til det første røret
på samme måte.
C-1 Vakuumslange
C-3 Bred ende
INSTALLERE/FJERNE DYSENE
Velg en passende dyse for å installere på
vakuumslangen direkte eller på forlengelsesrøret i
henhold til dine behov (fig. D1)
◾
For å koble munnstykket til forlengelsesrøret, sett
munnstykket inn i forlengelsesrøret så langt du
kan til det er festet på plass. For å koble fra, trekk
munnstykket fra forlengelsesrøret.
◾
For å koble munnstykket til vakuumslangen direkte,
innrett knotten på dysen med sporet i vakuumslangen,
sett munnstykket inn i vakuumslangen til du
94
56 VOLT LITHIUM-ION TRÅDLØS VÅT/TØRR STØVSUGER — WDV0900E
B1-2 Sugeinntaksport
B2-1 Slangefrigjøringsknapper
C-2 Smal ende
C-4 Forlengelsesrør
hører et "klikk". For å koble fra, trykk og hold inne
utløserknappen for å fjerne dysen.
D1-1 Utløserknapp D1-2 Spor
Forlengelsesrør
D1-3 D1-4 Knott
(valgfritt)
D1-5 Munnstykke
Spaltmunnstykke (fig. D2)
De mørke områdene kunne enkelt rengjøres ved bruk av
spaltemunnstykket kombinert med det integrerte lyset på
fjernkontrollen.
Koble spaltemunnstykket til vakuumslangen og klikk
fjernkontrollen på fjernkontrollfestet på vakuumslangen.
Trykk på lysknappen på fjernkontrollen og den
gjennomsiktige sprekkmunnstykket vil lyse opp.
D2-1 Spaltmunnstykke D2-2 Lysknapp
D2-3 Fjernkontroll
Strømverktøyadapter (fig. D3)
El-verktøyadapteren lar støvsugeren kobles til et
elektroverktøy med 32 mm støvuttak.
Med vakuumslangen koblet til sugeinntaksporten på
vakuumet, sett inn elektroverktøyadapteren inn i vakuumet
så langt du kan til elektroverktøyadapteren er sikret
på plass, og koble deretter adapteren til støvuttaket på
strømforsyningen verktøy.
ADVARSEL:
El-verktøyadapteren kan ikke kobles til
forlengelsesrøret(e). Å tvinge installasjonen kan forårsake
skade på elverktøyadapteren eller forlengelsesrøret(e).
Elektroverktøy (ikke
D3-1 D3-2 Strømverktøyadapter
inkludert)
D3-3 Vakuumslange D3-4 Sugeinntaksport
Stort gulvmunnstykke + børstestang/gummistang (fig.
D4)
Det store gulvmunnstykket kan kombineres med
børstestangen eller gummistangen.
Åpne begge endene av stangen litt og trykk endene ned for
å fjerne stangen fra munnstykket.
For å installere stangen, skyv endene av stangen inn i
hullene på dysen til du hører et "klikk".
Stort
D4-1 D4-2 Hull av dyse
gulvmunnstykke
