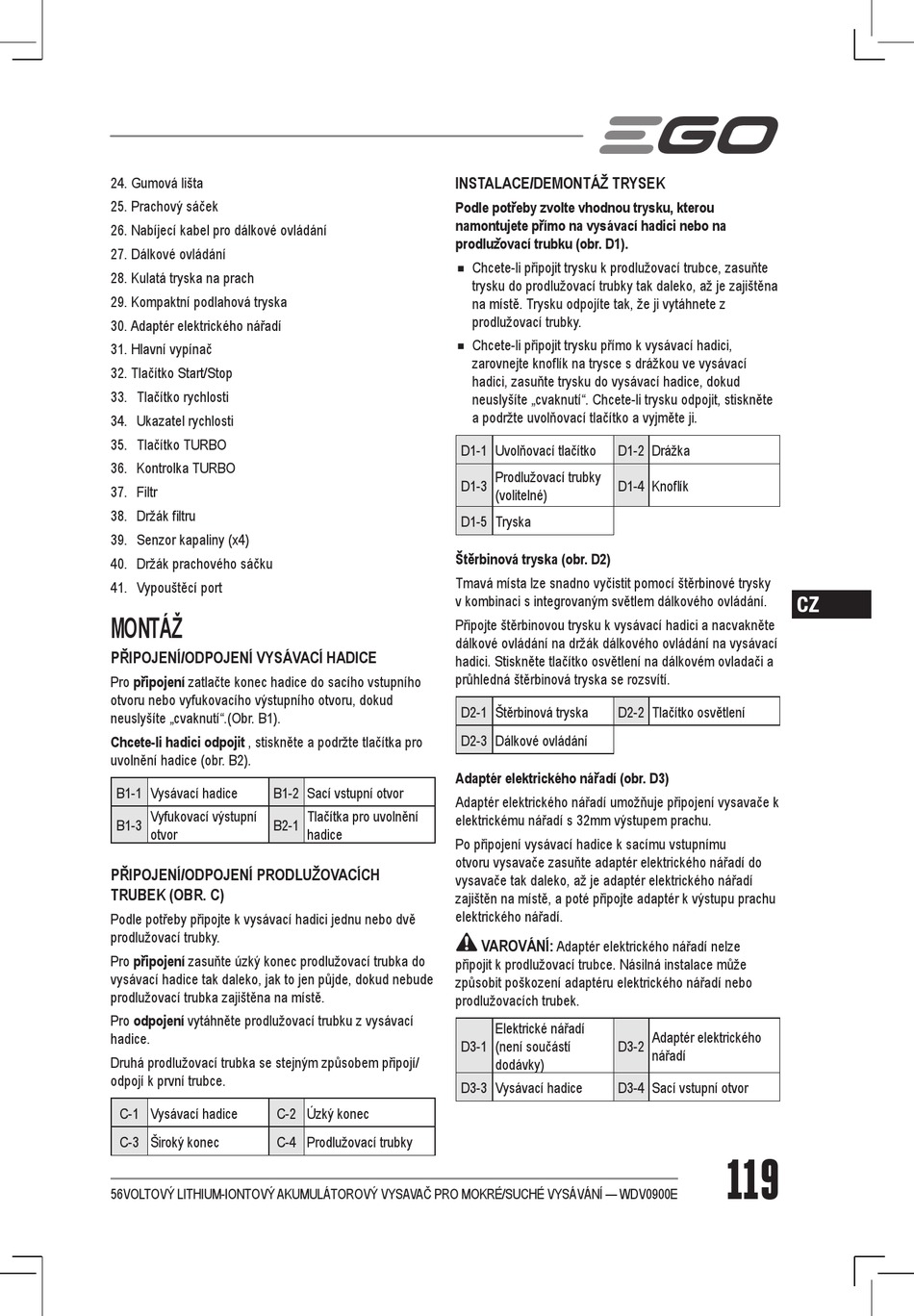

24. Gumová lišta
25. Prachový sáček
26. Nabíjecí kabel pro dálkové ovládání
27. Dálkové ovládání
28. Kulatá tryska na prach
29. Kompaktní podlahová tryska
30. Adaptér elektrického nářadí
31. Hlavní vypínač
32. Tlačítko Start/Stop
33. Tlačítko rychlosti
34. Ukazatel rychlosti
35. Tlačítko TURBO
36. Kontrolka TURBO
37. Filtr
38. Držák filtru
39. Senzor kapaliny (x4)
40. Držák prachového sáčku
41. Vypouštěcí port
MONTÁŽ
PŘIPOJENÍ/ODPOJENÍ VYSÁVACÍ HADICE
Pro připojení zatlačte konec hadice do sacího vstupního
otvoru nebo vyfukovacího výstupního otvoru, dokud
neuslyšíte „cvaknutí".(Obr. B1).
Chcete-li hadici odpojit , stiskněte a podržte tlačítka pro
uvolnění hadice (obr. B2).
B1-1 Vysávací hadice
B1-2 Sací vstupní otvor
Vyfukovací výstupní
B1-3
B2-1
otvor
PŘIPOJENÍ/ODPOJENÍ PRODLUŽOVACÍCH
TRUBEK (OBR. C)
Podle potřeby připojte k vysávací hadici jednu nebo dvě
prodlužovací trubky.
Pro připojení zasuňte úzký konec prodlužovací trubka do
vysávací hadice tak daleko, jak to jen půjde, dokud nebude
prodlužovací trubka zajištěna na místě.
Pro odpojení vytáhněte prodlužovací trubku z vysávací
hadice.
Druhá prodlužovací trubka se stejným způsobem připojí/
odpojí k první trubce.
C-1 Vysávací hadice
C-2 Úzký konec
C-3 Široký konec
C-4 Prodlužovací trubky
56VOLTOVÝ LITHIUM-IONTOVÝ AKUMULÁTOROVÝ VYSAVAČ PRO MOKRÉ/SUCHÉ VYSÁVÁNÍ — WDV0900E
INSTALACE/DEMONTÁŽ TRYSEK
Podle potřeby zvolte vhodnou trysku, kterou
namontujete přímo na vysávací hadici nebo na
prodlužovací trubku (obr. D1).
◾
Chcete-li připojit trysku k prodlužovací trubce, zasuňte
trysku do prodlužovací trubky tak daleko, až je zajištěna
na místě. Trysku odpojíte tak, že ji vytáhnete z
prodlužovací trubky.
◾
Chcete-li připojit trysku přímo k vysávací hadici,
zarovnejte knoflík na trysce s drážkou ve vysávací
hadici, zasuňte trysku do vysávací hadice, dokud
neuslyšíte „cvaknutí". Chcete-li trysku odpojit, stiskněte
a podržte uvolňovací tlačítko a vyjměte ji.
D1-1 Uvolňovací tlačítko
D1-3
D1-5 Tryska
Štěrbinová tryska (obr. D2)
Tmavá místa lze snadno vyčistit pomocí štěrbinové trysky
v kombinaci s integrovaným světlem dálkového ovládání.
Připojte štěrbinovou trysku k vysávací hadici a nacvakněte
dálkové ovládání na držák dálkového ovládání na vysávací
hadici. Stiskněte tlačítko osvětlení na dálkovém ovladači a
průhledná štěrbinová tryska se rozsvítí.
D2-1 Štěrbinová tryska
D2-3 Dálkové ovládání
Adaptér elektrického nářadí (obr. D3)
Adaptér elektrického nářadí umožňuje připojení vysavače k
Tlačítka pro uvolnění
elektrickému nářadí s 32mm výstupem prachu.
hadice
Po připojení vysávací hadice k sacímu vstupnímu
otvoru vysavače zasuňte adaptér elektrického nářadí do
vysavače tak daleko, až je adaptér elektrického nářadí
zajištěn na místě, a poté připojte adaptér k výstupu prachu
elektrického nářadí.
připojit k prodlužovací trubce. Násilná instalace může
způsobit poškození adaptéru elektrického nářadí nebo
prodlužovacích trubek.
D3-1
D3-3 Vysávací hadice
D1-2 Drážka
Prodlužovací trubky
D1-4 Knoflík
(volitelné)
D2-2 Tlačítko osvětlení
VAROVÁNÍ:
Adaptér elektrického nářadí nelze
Elektrické nářadí
Adaptér elektrického
(není součástí
D3-2
nářadí
dodávky)
D3-4 Sací vstupní otvor
