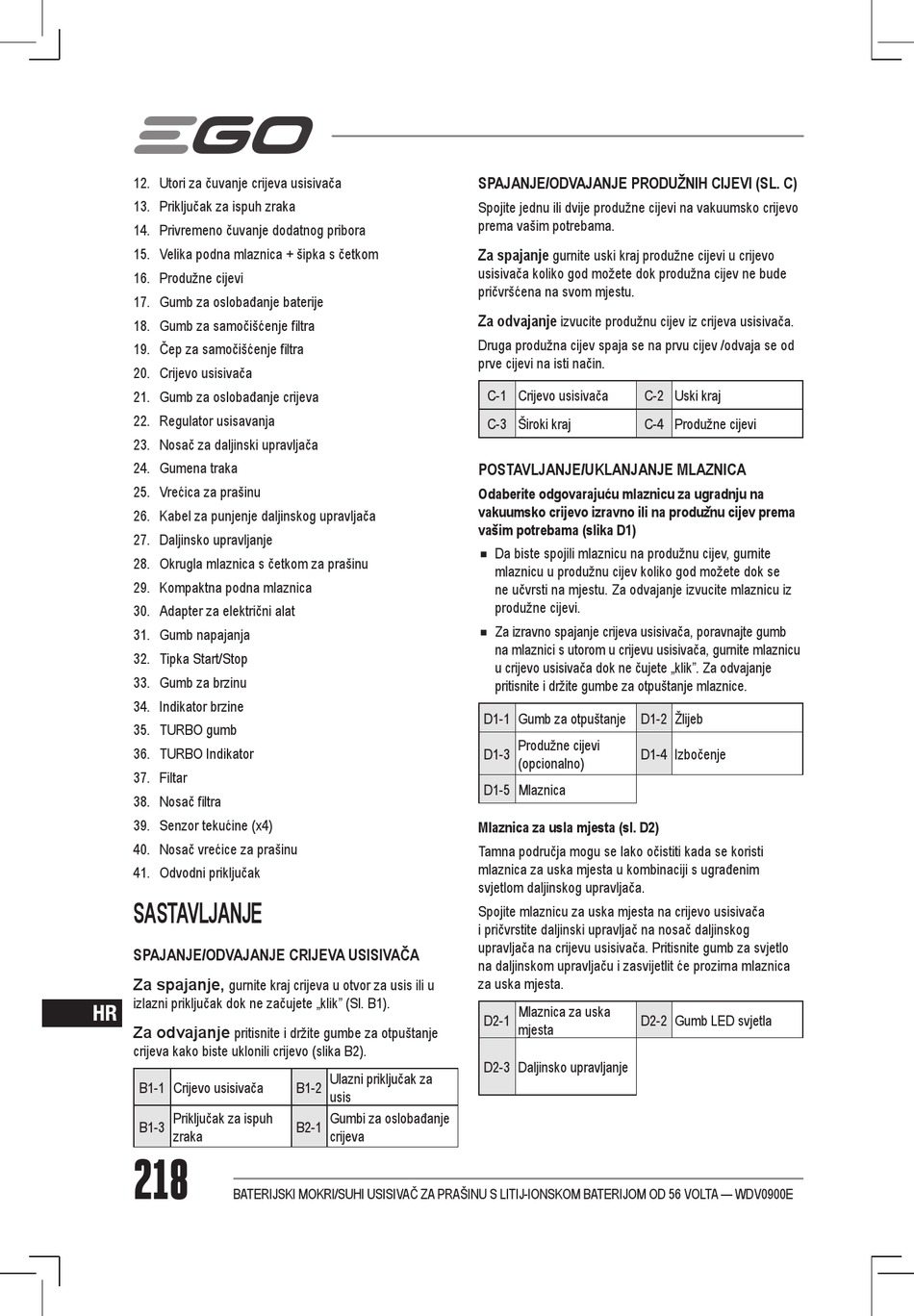

12. Utori za čuvanje crijeva usisivača
13. Priključak za ispuh zraka
14. Privremeno čuvanje dodatnog pribora
15. Velika podna mlaznica + šipka s četkom
16. Produžne cijevi
17. Gumb za oslobađanje baterije
18. Gumb za samočišćenje filtra
19. Čep za samočišćenje filtra
20. Crijevo usisivača
21. Gumb za oslobađanje crijeva
22. Regulator usisavanja
23. Nosač za daljinski upravljača
24. Gumena traka
25. Vrećica za prašinu
26. Kabel za punjenje daljinskog upravljača
27. Daljinsko upravljanje
28. Okrugla mlaznica s četkom za prašinu
29. Kompaktna podna mlaznica
30. Adapter za električni alat
31. Gumb napajanja
32. Tipka Start/Stop
33. Gumb za brzinu
34. Indikator brzine
35. TURBO gumb
36. TURBO Indikator
37. Filtar
38. Nosač filtra
39. Senzor tekućine (x4)
40. Nosač vrećice za prašinu
41. Odvodni priključak
SASTAVLJANJE
SPAJANJE/ODVAJANJE CRIJEVA USISIVAČA
Za spajanje,
gurnite kraj crijeva u otvor za usis ili u
izlazni priključak dok ne začujete „klik" (Sl. B1).
HR
Za odvajanje
pritisnite i držite gumbe za otpuštanje
crijeva kako biste uklonili crijevo (slika B2).
B1-1 Crijevo usisivača
Priključak za ispuh
B1-3
zraka
218
BATERIJSKI MOKRI/SUHI USISIVAČ ZA PRAŠINU S LITIJ-IONSKOM BATERIJOM OD 56 VOLTA — WDV0900E
Ulazni priključak za
B1-2
usis
Gumbi za oslobađanje
B2-1
crijeva
SPAJANJE/ODVAJANJE PRODUŽNIH CIJEVI (SL. C)
Spojite jednu ili dvije produžne cijevi na vakuumsko crijevo
prema vašim potrebama.
Za spajanje
gurnite uski kraj produžne cijevi u crijevo
usisivača koliko god možete dok produžna cijev ne bude
pričvršćena na svom mjestu.
Za odvajanje
izvucite produžnu cijev iz crijeva usisivača.
Druga produžna cijev spaja se na prvu cijev /odvaja se od
prve cijevi na isti način.
C-1 Crijevo usisivača
C-2 Uski kraj
C-3 Široki kraj
C-4 Produžne cijevi
POSTAVLJANJE/UKLANJANJE MLAZNICA
Odaberite odgovarajuću mlaznicu za ugradnju na
vakuumsko crijevo izravno ili na produžnu cijev prema
vašim potrebama (slika D1)
◾
Da biste spojili mlaznicu na produžnu cijev, gurnite
mlaznicu u produžnu cijev koliko god možete dok se
ne učvrsti na mjestu. Za odvajanje izvucite mlaznicu iz
produžne cijevi.
◾
Za izravno spajanje crijeva usisivača, poravnajte gumb
na mlaznici s utorom u crijevu usisivača, gurnite mlaznicu
u crijevo usisivača dok ne čujete „klik". Za odvajanje
pritisnite i držite gumbe za otpuštanje mlaznice.
D1-1 Gumb za otpuštanje D1-2 Žlijeb
Produžne cijevi
D1-3
D1-4 Izbočenje
(opcionalno)
D1-5 Mlaznica
Mlaznica za usla mjesta (sl. D2)
Tamna područja mogu se lako očistiti kada se koristi
mlaznica za uska mjesta u kombinaciji s ugrađenim
svjetlom daljinskog upravljača.
Spojite mlaznicu za uska mjesta na crijevo usisivača
i pričvrstite daljinski upravljač na nosač daljinskog
upravljača na crijevu usisivača. Pritisnite gumb za svjetlo
na daljinskom upravljaču i zasvijetlit će prozirna mlaznica
za uska mjesta.
Mlaznica za uska
D2-1
D2-2 Gumb LED svjetla
mjesta
D2-3 Daljinsko upravljanje
