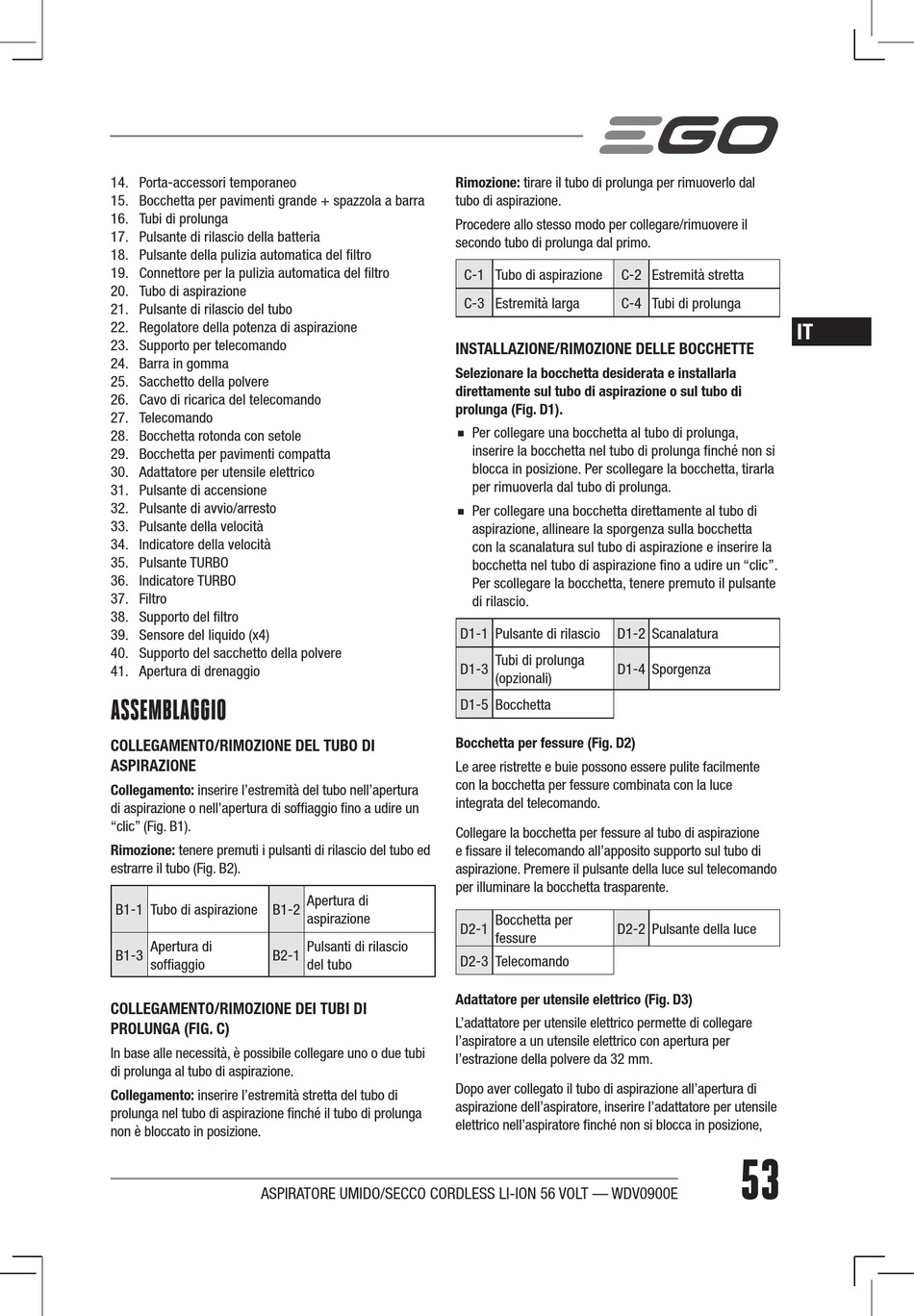

14. Porta-accessori temporaneo
15. Bocchetta per pavimenti grande + spazzola a barra
16. Tubi di prolunga
17. Pulsante di rilascio della batteria
18. Pulsante della pulizia automatica del filtro
19. Connettore per la pulizia automatica del filtro
20. Tubo di aspirazione
21. Pulsante di rilascio del tubo
22. Regolatore della potenza di aspirazione
23. Supporto per telecomando
24. Barra in gomma
25. Sacchetto della polvere
26. Cavo di ricarica del telecomando
27. Telecomando
28. Bocchetta rotonda con setole
29. Bocchetta per pavimenti compatta
30. Adattatore per utensile elettrico
31. Pulsante di accensione
32. Pulsante di avvio/arresto
33. Pulsante della velocità
34. Indicatore della velocità
35. Pulsante TURBO
36. Indicatore TURBO
37. Filtro
38. Supporto del filtro
39. Sensore del liquido (x4)
40. Supporto del sacchetto della polvere
41. Apertura di drenaggio
ASSEMBLAGGIO
COLLEGAMENTO/RIMOZIONE DEL TUBO DI
ASPIRAZIONE
Collegamento: inserire l'estremità del tubo nell'apertura
di aspirazione o nell'apertura di soffiaggio fino a udire un
"clic" (Fig. B1).
Rimozione: tenere premuti i pulsanti di rilascio del tubo ed
estrarre il tubo (Fig. B2).
B1-1 Tubo di aspirazione B1-2
Apertura di
B1-3 B2-1
soffiaggio
COLLEGAMENTO/RIMOZIONE DEI TUBI DI
PROLUNGA (FIG. C)
In base alle necessità, è possibile collegare uno o due tubi
di prolunga al tubo di aspirazione.
Collegamento: inserire l'estremità stretta del tubo di
prolunga nel tubo di aspirazione finché il tubo di prolunga
non è bloccato in posizione.
ASPIRATORE UMIDO/SECCO CORDLESS LI-ION 56 VOLT — WDV0900E
Rimozione: tirare il tubo di prolunga per rimuoverlo dal
tubo di aspirazione.
Procedere allo stesso modo per collegare/rimuovere il
secondo tubo di prolunga dal primo.
C-1 Tubo di aspirazione
C-3 Estremità larga
INSTALLAZIONE/RIMOZIONE DELLE BOCCHETTE
Selezionare la bocchetta desiderata e installarla
direttamente sul tubo di aspirazione o sul tubo di
prolunga (Fig. D1).
◾
Per collegare una bocchetta al tubo di prolunga,
inserire la bocchetta nel tubo di prolunga finché non si
blocca in posizione. Per scollegare la bocchetta, tirarla
per rimuoverla dal tubo di prolunga.
◾
Per collegare una bocchetta direttamente al tubo di
aspirazione, allineare la sporgenza sulla bocchetta
con la scanalatura sul tubo di aspirazione e inserire la
bocchetta nel tubo di aspirazione fino a udire un "clic".
Per scollegare la bocchetta, tenere premuto il pulsante
di rilascio.
D1-1 Pulsante di rilascio
D1-3
D1-5 Bocchetta
Bocchetta per fessure (Fig. D2)
Le aree ristrette e buie possono essere pulite facilmente
con la bocchetta per fessure combinata con la luce
integrata del telecomando.
Collegare la bocchetta per fessure al tubo di aspirazione
e fissare il telecomando all'apposito supporto sul tubo di
aspirazione. Premere il pulsante della luce sul telecomando
per illuminare la bocchetta trasparente.
Apertura di
aspirazione
D2-1
Pulsanti di rilascio
D2-3 Telecomando
del tubo
Adattatore per utensile elettrico (Fig. D3)
L'adattatore per utensile elettrico permette di collegare
l'aspiratore a un utensile elettrico con apertura per
l'estrazione della polvere da 32 mm.
Dopo aver collegato il tubo di aspirazione all'apertura di
aspirazione dell'aspiratore, inserire l'adattatore per utensile
elettrico nell'aspiratore finché non si blocca in posizione,
C-2 Estremità stretta
C-4 Tubi di prolunga
D1-2 Scanalatura
Tubi di prolunga
D1-4 Sporgenza
(opzionali)
Bocchetta per
D2-2 Pulsante della luce
fessure
