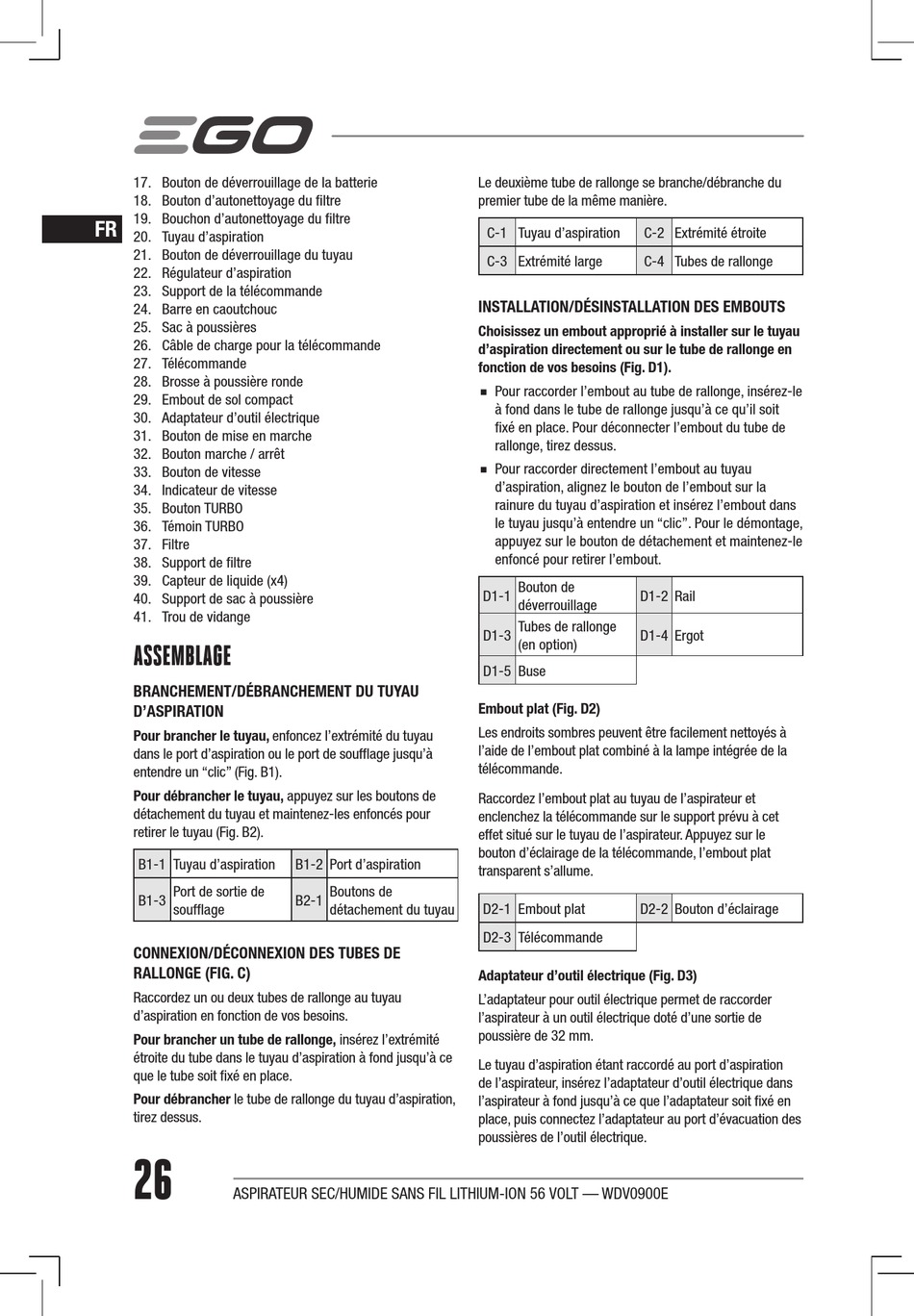

17. Bouton de déverrouillage de la batterie
18. Bouton d'autonettoyage du filtre
19. Bouchon d'autonettoyage du filtre
FR
20. Tuyau d'aspiration
21. Bouton de déverrouillage du tuyau
22. Régulateur d'aspiration
23. Support de la télécommande
24. Barre en caoutchouc
25. Sac à poussières
26. Câble de charge pour la télécommande
27. Télécommande
28. Brosse à poussière ronde
29. Embout de sol compact
30. Adaptateur d'outil électrique
31. Bouton de mise en marche
32. Bouton marche / arrêt
33. Bouton de vitesse
34. Indicateur de vitesse
35. Bouton TURBO
36. Témoin TURBO
37. Filtre
38. Support de filtre
39. Capteur de liquide (x4)
40. Support de sac à poussière
41. Trou de vidange
ASSEMBLAGE
BRANCHEMENT/DÉBRANCHEMENT DU TUYAU
D'ASPIRATION
Pour brancher le tuyau, enfoncez l'extrémité du tuyau
dans le port d'aspiration ou le port de soufflage jusqu'à
entendre un "clic" (Fig. B1).
Pour débrancher le tuyau, appuyez sur les boutons de
détachement du tuyau et maintenez-les enfoncés pour
retirer le tuyau (Fig. B2).
B1-1 Tuyau d'aspiration
Port de sortie de
B1-3
soufflage
CONNEXION/DÉCONNEXION DES TUBES DE
RALLONGE (FIG. C)
Raccordez un ou deux tubes de rallonge au tuyau
d'aspiration en fonction de vos besoins.
Pour brancher un tube de rallonge, insérez l'extrémité
étroite du tube dans le tuyau d'aspiration à fond jusqu'à ce
que le tube soit fixé en place.
Pour débrancher le tube de rallonge du tuyau d'aspiration,
tirez dessus.
26
ASPIRATEUR SEC/HUMIDE SANS FIL LITHIUM-ION 56 VOLT — WDV0900E
B1-2 Port d'aspiration
Boutons de
B2-1
détachement du tuyau
Le deuxième tube de rallonge se branche/débranche du
premier tube de la même manière.
C-1 Tuyau d'aspiration
C-2 Extrémité étroite
C-3 Extrémité large
C-4 Tubes de rallonge
INSTALLATION/DÉSINSTALLATION DES EMBOUTS
Choisissez un embout approprié à installer sur le tuyau
d'aspiration directement ou sur le tube de rallonge en
fonction de vos besoins (Fig. D1).
◾
Pour raccorder l'embout au tube de rallonge, insérez-le
à fond dans le tube de rallonge jusqu'à ce qu'il soit
fixé en place. Pour déconnecter l'embout du tube de
rallonge, tirez dessus.
◾
Pour raccorder directement l'embout au tuyau
d'aspiration, alignez le bouton de l'embout sur la
rainure du tuyau d'aspiration et insérez l'embout dans
le tuyau jusqu'à entendre un "clic". Pour le démontage,
appuyez sur le bouton de détachement et maintenez-le
enfoncé pour retirer l'embout.
Bouton de
D1-1
D1-2 Rail
déverrouillage
Tubes de rallonge
D1-3
D1-4 Ergot
(en option)
D1-5 Buse
Embout plat (Fig. D2)
Les endroits sombres peuvent être facilement nettoyés à
l'aide de l'embout plat combiné à la lampe intégrée de la
télécommande.
Raccordez l'embout plat au tuyau de l'aspirateur et
enclenchez la télécommande sur le support prévu à cet
effet situé sur le tuyau de l'aspirateur. Appuyez sur le
bouton d'éclairage de la télécommande, l'embout plat
transparent s'allume.
D2-1 Embout plat
D2-2 Bouton d'éclairage
D2-3 Télécommande
Adaptateur d'outil électrique (Fig. D3)
L'adaptateur pour outil électrique permet de raccorder
l'aspirateur à un outil électrique doté d'une sortie de
poussière de 32 mm.
Le tuyau d'aspiration étant raccordé au port d'aspiration
de l'aspirateur, insérez l'adaptateur d'outil électrique dans
l'aspirateur à fond jusqu'à ce que l'adaptateur soit fixé en
place, puis connectez l'adaptateur au port d'évacuation des
poussières de l'outil électrique.
