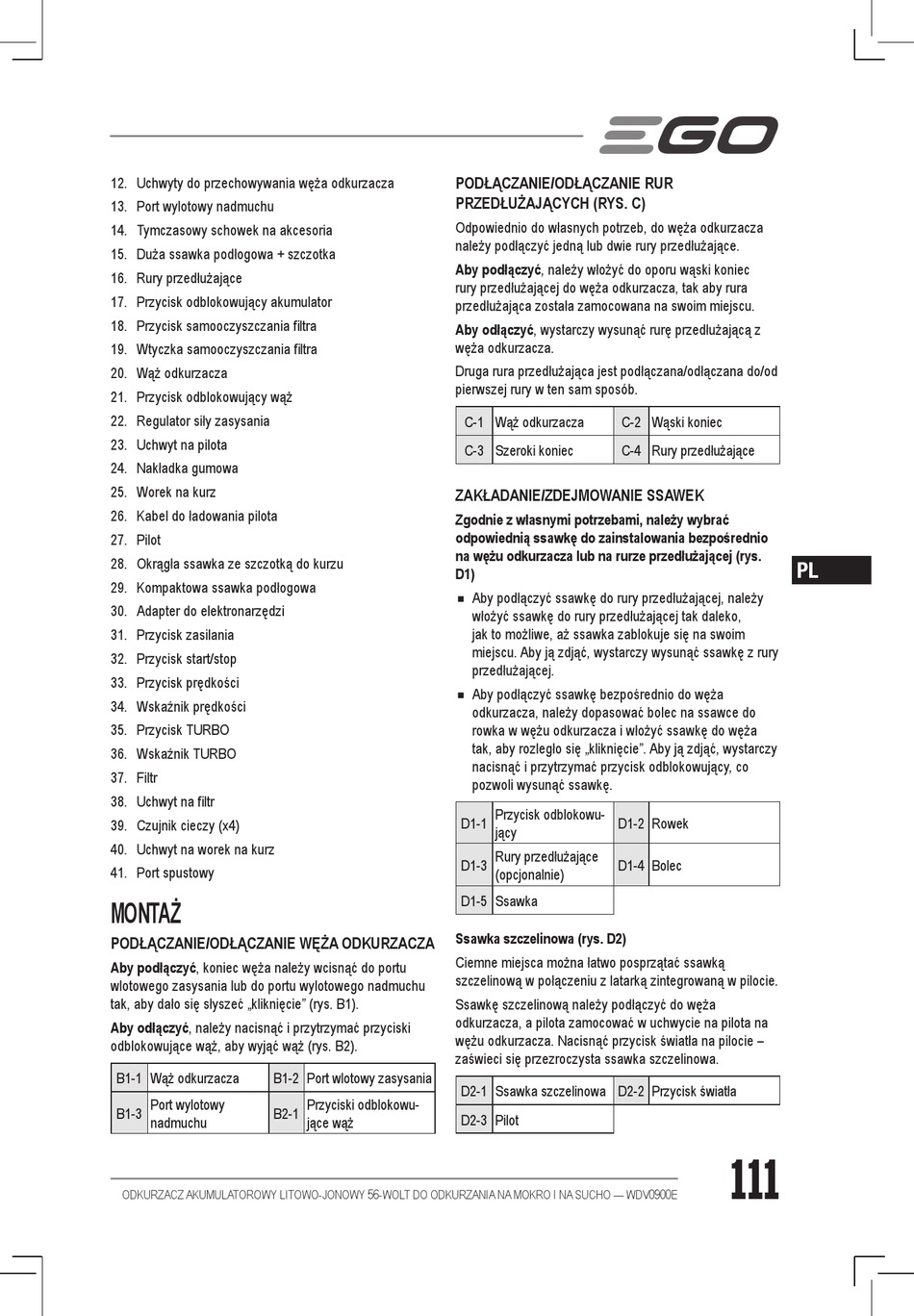

12. Uchwyty do przechowywania węża odkurzacza
13. Port wylotowy nadmuchu
14. Tymczasowy schowek na akcesoria
15. Duża ssawka podłogowa + szczotka
16. Rury przedłużające
17. Przycisk odblokowujący akumulator
18. Przycisk samooczyszczania filtra
19. Wtyczka samooczyszczania filtra
20. Wąż odkurzacza
21. Przycisk odblokowujący wąż
22. Regulator siły zasysania
23. Uchwyt na pilota
24. Nakładka gumowa
25. Worek na kurz
26. Kabel do ładowania pilota
27. Pilot
28. Okrągła ssawka ze szczotką do kurzu
29. Kompaktowa ssawka podłogowa
30. Adapter do elektronarzędzi
31. Przycisk zasilania
32. Przycisk start/stop
33. Przycisk prędkości
34. Wskaźnik prędkości
35. Przycisk TURBO
36. Wskaźnik TURBO
37. Filtr
38. Uchwyt na filtr
39. Czujnik cieczy (x4)
40. Uchwyt na worek na kurz
41. Port spustowy
MONTAŻ
PODŁĄCZANIE/ODŁĄCZANIE WĘŻA ODKURZACZA
Aby podłączyć, koniec węża należy wcisnąć do portu
wlotowego zasysania lub do portu wylotowego nadmuchu
tak, aby dało się słyszeć „kliknięcie" (rys. B1).
Aby odłączyć, należy nacisnąć i przytrzymać przyciski
odblokowujące wąż, aby wyjąć wąż (rys. B2).
B1-1 Wąż odkurzacza B1-2 Port wlotowy zasysania
Port wylotowy
B1-3 B2-1
nadmuchu
ODKURZACZ AKUMULATOROWY LITOWO-JONOWY 56-WOLT DO ODKURZANIA NA MOKRO I NA SUCHO — WDV0900E
PODŁĄCZANIE/ODŁĄCZANIE RUR
PRZEDŁUŻAJĄCYCH (RYS. C)
Odpowiednio do własnych potrzeb, do węża odkurzacza
należy podłączyć jedną lub dwie rury przedłużające.
Aby podłączyć, należy włożyć do oporu wąski koniec
rury przedłużającej do węża odkurzacza, tak aby rura
przedłużająca została zamocowana na swoim miejscu.
Aby odłączyć, wystarczy wysunąć rurę przedłużającą z
węża odkurzacza.
Druga rura przedłużająca jest podłączana/odłączana do/od
pierwszej rury w ten sam sposób.
C-1 Wąż odkurzacza
C-3 Szeroki koniec
ZAKŁADANIE/ZDEJMOWANIE SSAWEK
Zgodnie z własnymi potrzebami, należy wybrać
odpowiednią ssawkę do zainstalowania bezpośrednio
na wężu odkurzacza lub na rurze przedłużającej (rys.
D1)
◾
Aby podłączyć ssawkę do rury przedłużającej, należy
włożyć ssawkę do rury przedłużającej tak daleko,
jak to możliwe, aż ssawka zablokuje się na swoim
miejscu. Aby ją zdjąć, wystarczy wysunąć ssawkę z rury
przedłużającej.
◾
Aby podłączyć ssawkę bezpośrednio do węża
odkurzacza, należy dopasować bolec na ssawce do
rowka w wężu odkurzacza i włożyć ssawkę do węża
tak, aby rozległo się „kliknięcie". Aby ją zdjąć, wystarczy
nacisnąć i przytrzymać przycisk odblokowujący, co
pozwoli wysunąć ssawkę.
D1-1
D1-3
D1-5 Ssawka
Ssawka szczelinowa (rys. D2)
Ciemne miejsca można łatwo posprzątać ssawką
szczelinową w połączeniu z latarką zintegrowaną w pilocie.
Ssawkę szczelinową należy podłączyć do węża
odkurzacza, a pilota zamocować w uchwycie na pilota na
wężu odkurzacza. Nacisnąć przycisk światła na pilocie –
zaświeci się przezroczysta ssawka szczelinowa.
D2-1 Ssawka szczelinowa D2-2 Przycisk światła
Przyciski odblokowu-
D2-3 Pilot
jące wąż
C-2 Wąski koniec
C-4 Rury przedłużające
Przycisk odblokowu-
D1-2 Rowek
jący
Rury przedłużające
D1-4 Bolec
(opcjonalnie)
PL
