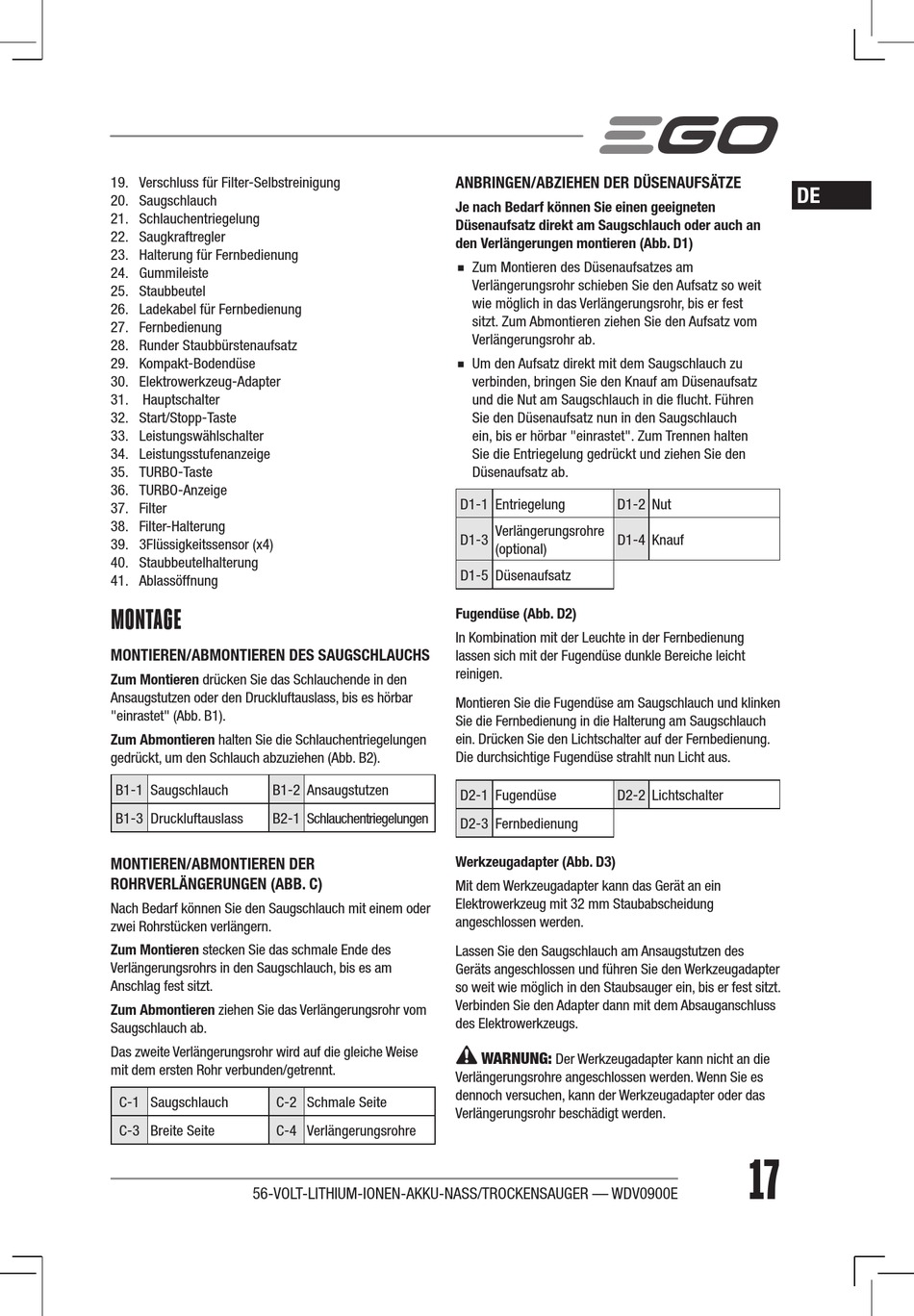

19. Verschluss für Filter-Selbstreinigung
20. Saugschlauch
21. Schlauchentriegelung
22. Saugkraftregler
23. Halterung für Fernbedienung
24. Gummileiste
25. Staubbeutel
26. Ladekabel für Fernbedienung
27. Fernbedienung
28. Runder Staubbürstenaufsatz
29. Kompakt-Bodendüse
30. Elektrowerkzeug-Adapter
31. Hauptschalter
32. Start/Stopp-Taste
33. Leistungswählschalter
34. Leistungsstufenanzeige
35. TURBO-Taste
36. TURBO-Anzeige
37. Filter
38. Filter-Halterung
39. 3Flüssigkeitssensor (x4)
40. Staubbeutelhalterung
41. Ablassöffnung
MONTAGE
MONTIEREN/ABMONTIEREN DES SAUGSCHLAUCHS
Zum Montieren drücken Sie das Schlauchende in den
Ansaugstutzen oder den Druckluftauslass, bis es hörbar
"einrastet" (Abb. B1).
Zum Abmontieren halten Sie die Schlauchentriegelungen
gedrückt, um den Schlauch abzuziehen (Abb. B2).
B1-1 Saugschlauch
B1-2 Ansaugstutzen
B1-3 Druckluftauslass
B2-1 Schlauchentriegelungen
MONTIEREN/ABMONTIEREN DER
ROHRVERLÄNGERUNGEN (ABB. C)
Nach Bedarf können Sie den Saugschlauch mit einem oder
zwei Rohrstücken verlängern.
Zum Montieren stecken Sie das schmale Ende des
Verlängerungsrohrs in den Saugschlauch, bis es am
Anschlag fest sitzt.
Zum Abmontieren ziehen Sie das Verlängerungsrohr vom
Saugschlauch ab.
Das zweite Verlängerungsrohr wird auf die gleiche Weise
mit dem ersten Rohr verbunden/getrennt.
C-1 Saugschlauch
C-2 Schmale Seite
C-3 Breite Seite
C-4 Verlängerungsrohre
56-VOLT-LITHIUM-IONEN-AKKU-NASS/TROCKENSAUGER — WDV0900E
ANBRINGEN/ABZIEHEN DER DÜSENAUFSÄTZE
Je nach Bedarf können Sie einen geeigneten
Düsenaufsatz direkt am Saugschlauch oder auch an
den Verlängerungen montieren (Abb. D1)
◾
Zum Montieren des Düsenaufsatzes am
Verlängerungsrohr schieben Sie den Aufsatz so weit
wie möglich in das Verlängerungsrohr, bis er fest
sitzt. Zum Abmontieren ziehen Sie den Aufsatz vom
Verlängerungsrohr ab.
◾
Um den Aufsatz direkt mit dem Saugschlauch zu
verbinden, bringen Sie den Knauf am Düsenaufsatz
und die Nut am Saugschlauch in die flucht. Führen
Sie den Düsenaufsatz nun in den Saugschlauch
ein, bis er hörbar "einrastet". Zum Trennen halten
Sie die Entriegelung gedrückt und ziehen Sie den
Düsenaufsatz ab.
D1-1 Entriegelung
D1-2 Nut
Verlängerungsrohre
D1-3
D1-4 Knauf
(optional)
D1-5 Düsenaufsatz
Fugendüse (Abb. D2)
In Kombination mit der Leuchte in der Fernbedienung
lassen sich mit der Fugendüse dunkle Bereiche leicht
reinigen.
Montieren Sie die Fugendüse am Saugschlauch und klinken
Sie die Fernbedienung in die Halterung am Saugschlauch
ein. Drücken Sie den Lichtschalter auf der Fernbedienung.
Die durchsichtige Fugendüse strahlt nun Licht aus.
D2-1 Fugendüse
D2-2 Lichtschalter
D2-3 Fernbedienung
Werkzeugadapter (Abb. D3)
Mit dem Werkzeugadapter kann das Gerät an ein
Elektrowerkzeug mit 32 mm Staubabscheidung
angeschlossen werden.
Lassen Sie den Saugschlauch am Ansaugstutzen des
Geräts angeschlossen und führen Sie den Werkzeugadapter
so weit wie möglich in den Staubsauger ein, bis er fest sitzt.
Verbinden Sie den Adapter dann mit dem Absauganschluss
des Elektrowerkzeugs.
WARNUNG:
Der Werkzeugadapter kann nicht an die
Verlängerungsrohre angeschlossen werden. Wenn Sie es
dennoch versuchen, kann der Werkzeugadapter oder das
Verlängerungsrohr beschädigt werden.
DE
17
