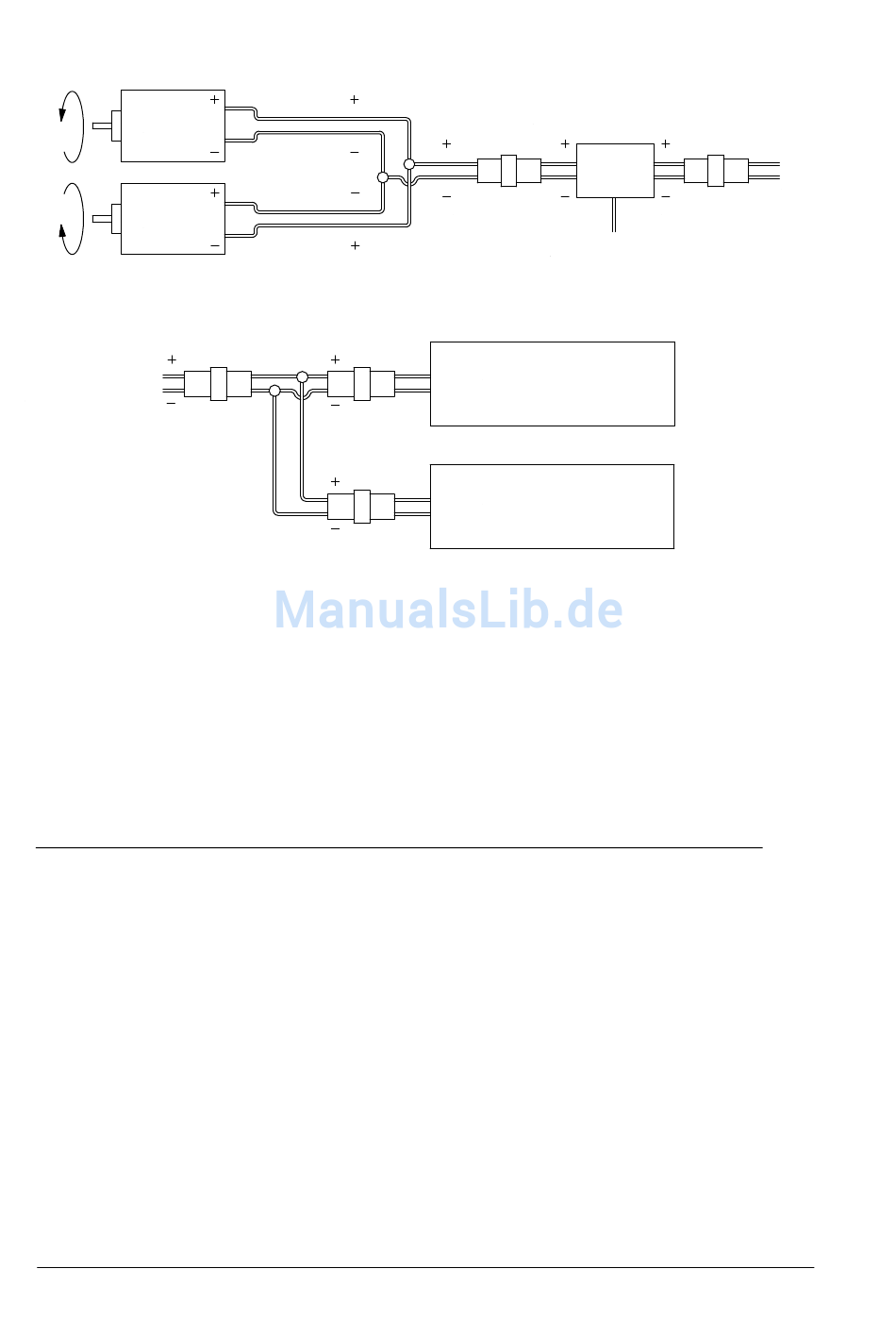

Schéma de câblage
Moteur
Moteur
vers le récepteur
de vitesse
Lancement
Chargez les accus et testez les fonctions du modèle. Vérifiez si toutes les pièces enfichées sont bien fixées.
Vous pourrez alors procéder au lancement. Commencez par naviguer lentement pour vous familiariser avec
le comportement du modèle. Ce modèle navigue relativement vite, il nécessite de grands rayons de virage et
une longue course de ralentissement et pour cette raison il devra être essayé sur un plan d'eau d'une
surface adaptée. Ne vous éloignez pas non plus trop loin de la rive.
Nous souhaitons beaucoup de plaisir avec la navigation de votre modèle GRAF SPEE !
Pièces détachées
Réf. N°2003.6
Accessoires nécessaires (Non fournis dans la livraison)
Réf. N° Désignation
4729 Ensemble R/C ECO-SPORT-SYSTEM X-408 FM 40MHz
ou
4714.41 Ensemble R/C X-412 FM 41MHz
2875 Régulateur de vitesse V40R
769 Accus de propulsion batteries au plomb 6V/4Ah (4 pièces nécessaires)
3061 Cordon parallèle G2
2989 Système de connecteurs G2 pour le raccordement du régulateur de vitesse et des accus (2x)
3389 Fils de cuivre rouge/noir, 1 m de longueur de chaque
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! Liability for printing errors excluded. We reserve the right to introduce modifications. Sous réserve de
modifications! Nous ne sommes pas responsables d'éventuelles erreurs d'impression!
Jeu d'hélices marines
Régulateur de vitesse
connecteur G2
Vers le récepteur
Accu de propulsion
Accu de propulsion
#0058532
vers l'accu
de propulsion
connecteur G2
08/2008
21
