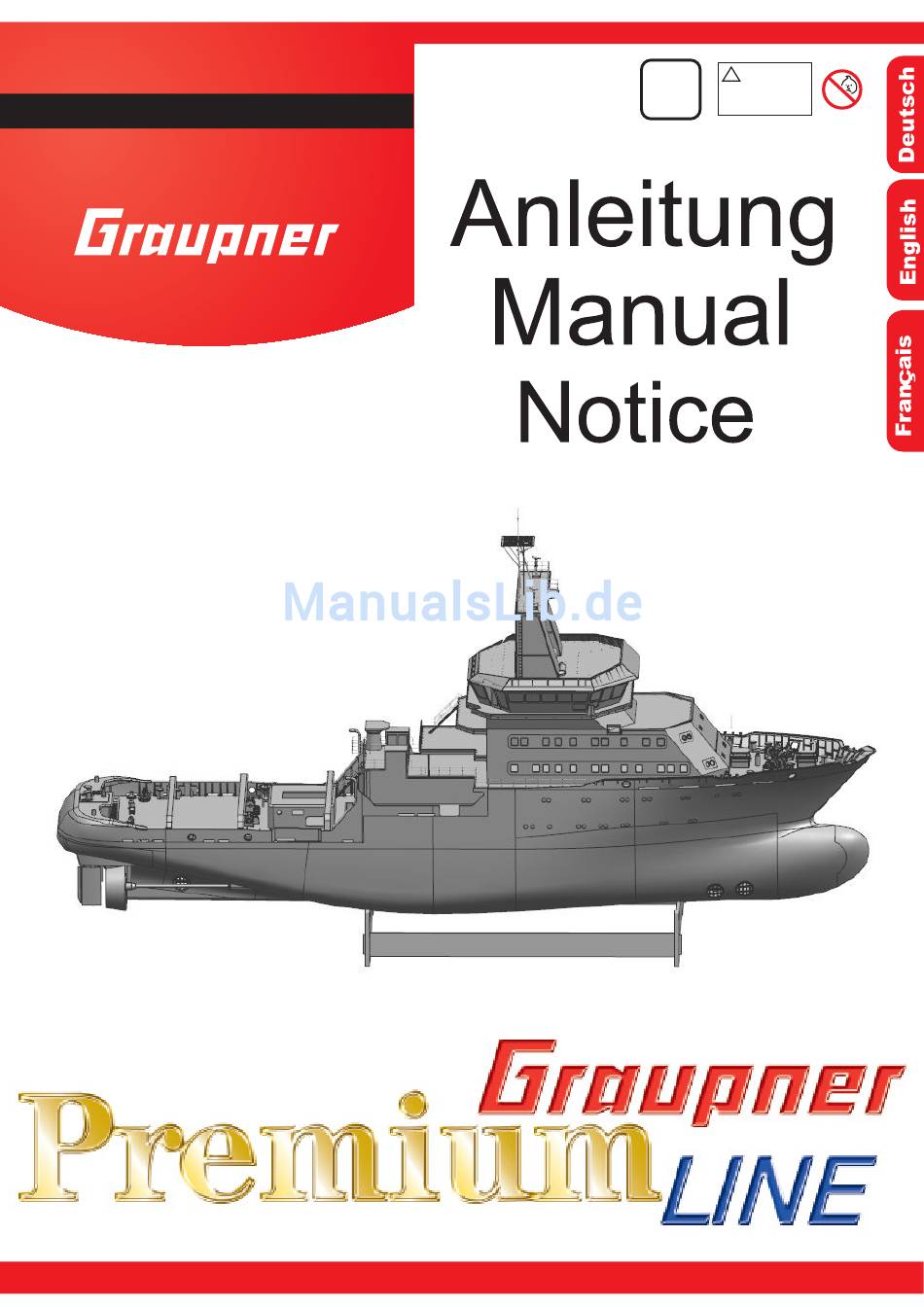

- Seite 1 ACHTUNG Nicht für Kinder unter 36 Monaten geeignet. Enthält Kleinteile, die INNOVATION & TECHNOLOGY verschluckt werden können. (Erstickungsgefahr!) Seite 1-10 Page 11-19 Nordic No. 21015 Page 20-28 GRAUPNER/SJ GmbH • Henriettenstr.96, D-73230 KIRCHHEIM/TECK GERMANY...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis .............. 2 Vorwort ................3 Kurzbeschreibung des Produkts........3 Bestimmungsgemäße Verwendung........3 Technische Daten .............. 3 Empfohlenes Zubehör für 21015 ........4 Packungsinhalt ..............4 Bedeutung der Symbole ............ 5 Warn- und Sicherheitshinweise ......... 5 Benötigtes Werkzeug und empfohlenes Zubehör zur Montage Montage Schritt 1 (Modell auspacken) ...... -
Seite 3: Vorwort
INNOVATION & TECHNOLOGIE Vorwort Vielen Dank, dass Sie sich für den Kauf des Graupner Modells „Nordic“ Best.-Nr. 21015 entschieden haben. Graupner Modelle stehen für hohe Qualität. Wir achten auf Stabilität an den Schlüsselstellen in der Serienproduktion. Durch den hohen Grad der Vormontage, mit Motor, Ruderanlage und einem hohen Detailierungsgrad durch CNC-Bearbeitung des Modells reicht das Modell sehr nahe an das Original heran. -
Seite 4: Empfohlenes Zubehör Für 21015
Empfohlenes Zubehör für 21015 Stkz. Bezeichnung MC 12 HoTT Fernsteuerung 33112 Regler 40A 2875 Bleiakku G2 Steckersystem 2989 Faston Flachstecker 4,8 mm 3597 Navy V15 Regler für Querstrahlruder 2861 Akku für Querstrahlruder 98893 Packungsinhalt Nordic Premium Line Rumpf und Aufbauten Inklusive Kran Inklusive... -
Seite 5: Bedeutung Der Symbole
INNOVATION & TECHNOLOGIE Bedeutung der Symbole Achtung! Dieses Symbol hebt folgende Hinweise hervor welche durch den Anwender unbedingt beach- tet werden müssen! Jegliche Missachtung der nebenstehenden Hinweise, kann die sichere Funktion wie die Sicherheit des Betreibers selbst beeinträchtigen. Warnung! Dieses Symbol hebt Verbote hervor welche unbedingt durch den Anwender eingehalten wer- den müssen! Jegliche Missachtung der nebenstehenden Verbote kann die Funktionsfähigkeit sowie die Sicherheit des Betreibers beeinträchtigen. - Seite 6 Achtung! Niemals Gegenstände/ Fremdkörper in den laufenden Propeller halten und dafür sorgen, dass keine Gegenstände/ Fremdkörper in den laufenden Propeller gelangen können. Geschieht dies, kann durch die plötzlich auftretende Unwucht des Propellers das Modell stark beschädigt werden. In der Nähe von Personen können die herumfliegenden Teile zu schwersten Verletzun- gen führen.
-
Seite 7: Benötigtes Werkzeug Und Empfohlenes Zubehör Zur Montage
INNOVATION & TECHNOLOGIE Setzen Sie das Modell nicht starker Luftfeuchtigkeit, Hitze, Kälte sowie Schmutz aus. Sichern Sie das Modell und den Sender beim Transport gegen Beschädigung sowie Verrutschen. Pflege! Säubern Sie das Modell und den Sender nur mit geeigneten Reinigungsmitteln. Geeignet ist ein fusselfreies Tuch. -
Seite 8: Montage Schritt 3 (Kontrolle Der Schrauben)
Montage Schritt 3 (Kontrolle der Schrauben) Kontrollieren Sie die Schrauben der Wellenkupplung, der Motorenhaltebügel und der Propeller auf einen festen Sitz, da diese sich durch den Transport evtl. gelockert haben könnten. Das können Sie überprüfen, indem Sie am Propeller ziehen, sollte sich die Welle nach hinten rausziehen lassen, ist eine der Madenschrauben locker. Ziehen Sie diese dann wieder vorsichtig fest. -
Seite 9: Montage Schritt 5 (Pflege Und Wartung)
Komponenten gedrungen sein, legen Sie diese trocken und schicken Sie die RC-Komponenten zur Kontrolle an die zuständige GRAUPNER/SJ Servicestelle ein.Säubern Sie das Modell und den Sender nur mit geeigneten Reinigungs- mitteln. Geeignet ist ein fusselfreies Tuch. Verwenden Sie niemals chemische Reiniger, Lösungsmittel, Reinigungs- benzin, Spiritus oder ähnliches. -
Seite 10: Anleitung Zur Fehlersuche
Anleitung zur Fehlersuche Problem Mögliche Fehler Maßnahmen Motor läuft Motorkabel ausgesteckt/abge- Kabel einstecken/ neu anlöten nicht an rissen Fahrakku leer Akku wechseln oder aufladen Fernsteuerung funktioniert nicht Fernsteuerung überprüfen, Trimmung korrekt einstel- richtig, Gastrimmung falsch eingestellt Motor defekt Motor ersetzen Gastrimmung falsch eingestellt Gastrimmung auf neutral stellen Motor läuft... -
Seite 11: Inhaltsverzeichnis
Table of content Table of Contents ................11 Foreword................... 12 Brief description of product............... 12 Intended use..................12 Specifications..................12 Recommended accessories for 21015..........13 Package Contents................13 Meaning of symbols .................14 Warning and Safety instructions............14 Tools and accessories recommended for installation....... 16 Installation Step 1 (Model) Unpack ...........16 Installation Step 2 (boatstand assemble) ..........16 Installation Step 3 (control of screws).......... -
Seite 12: Foreword
Brief description of the product This boat is a member of the GRAUPNER PREMIUM line, a series of particularly high-quality ready-made models with an unprecedented level of detailing.The core of this high-quality model is the robust moulded GRP hull, complemented by the superstructure and deck which are constructed from laser-cut ABS parts. -
Seite 13: Recommended Accessories For 21015
Recommended accessories for 21015 Parts Name MC 12 HoTT remote control 33112 regulator 40A 2875 lead acid battery G2 connector system 2989 Faston tabs 4.8 mm 3597 Navy V15 ESC for Bowthruster 2861 Battery for Bowthruster 98893 Operating instructions Nordic Premium Line Hull and superstructure Included... -
Seite 14: Explanation Of Symbols
Explanation of symbols Attention! This symbol calls attention to the following notices which must be observed unconditionally by the user. Any disregard for the accompanying notices can impair safe operation and even endanger the operator. Warning! This symbol calls attention to prohibitions which must be observed unconditionally by the user. - Seite 15 Attention! Never try to grab the propeller while it is rotating or operate the propeller while holding in your hand; this will cause hand injury. The propeller can easily become uncontrollable due to the rotational forces. Never place objects or foreign bodies in the operating propeller, and take preventative measures to ensure that no objects or foreign bodies can enter the operating propeller.
-
Seite 16: Tools And Accessories Recommended For Installation
Care! Only use appropriate cleansers to clean the model and transmitter. A lint-free cloth is appropriate. Do not use chemical cleaners, solvents, gasoline, ethyl alcohol or similar cleaners. Operating instructions Attention! Follow all the steps of the operating instructions. Tools and recommended accessories for installation Installation Step 1 (Model unpack) Unpack the model carefully. -
Seite 17: Installation Step 3 (Control Of Screws)
Installation Step 3 (Check the screw) Check the screws on the shaft coupling, the motor mounting bracket and the propeller on a firm seat, as these might have come loose during transport if necessary. You can check this by pulling on the propeller, the shaft should be pull out to the rear, is one of the set screws loose. -
Seite 18: Installation Step 5 (Maintenance)
Installation step 5 (maintenance) Clean the model after each use. Remove any water seepage. If water has penetrated into the RC components, dry them out and send the RC components, a control to the appropriate Graupner / SJ service center. -
Seite 19: Troubleshooting Guide
Troubleshooting Guide Problem possible error Actions Motor will not Motor cable unplugged / demo- Plug in cable / new solder start lished Drive battery empty Changing the battery or charging Remote control does not work Check remote control, adjust trim correctly correctly, incorrectly adjusted throttle trim Defective motor... -
Seite 20: Table Des Matières
Table des matières Table des matières............... 20 Avant-propos................ 21 Brève description du produit ..........21 Utilisation prévue..............21 Spécifications............... 21 Les accessoires recommandés pour 21015......22 Contenu de l’emballage............22 Signification des symboles........... 23 Avertissement Prescriptions de sécurité et......23 Outils et accessoires recommandés pour l’installation..25 Installation Étape 1 (modèle) Déballez ........25 Installation Étape 2 (support du bateau assembler).... -
Seite 21: Avant-Propos
Brève description du produit Ce bateau est un membre de la ligne PREMIUM GRAUPNER, une série de modèles en particulier de haute qualité prêts à l‘emploi avec un niveau de detailing.The cœur de ce modèle de haute qualité sans précédent est la robuste coque polyester moulée, complétée par la superstructure et le pont qui sont construits à... -
Seite 22: Contenu De La Boîte
Accessoire recommandé pour le 21015 Qté Description Réf. Télécommande MC 12 HoTT 33112 Régulateur 40A 2875 batterie au plomb Système de connecteur G2 2989 Languettes Faston 4,8 mm 3597 Navy V15 ESC pour Propulseur d‘étrave 2861 Battery pour Propulseur d‘étrave 98893 Contenu de la boîte Nordic... -
Seite 23: Signification Des Symboles
Signification des symboles Attention ! Ce symbole met en évidence les remarques qui suivent, qui doivent impérativement être respectées par l'utilisateur ! Le non-respect des consignes situées à côté peut entraver le fonctionnement sécurisé, ainsi que la sécurité de l'exploitant lui-même. Avertissement ! Ce symbole met en évidence des interdictions, qui doivent impérativement être respectées par l'utilisateur ! Le non-respect des interdictions situées à... - Seite 24 Attention ! Ne jamais approcher la main du hélice en marche et ne jamais faire fonctionner en tenant le hélice dans la main, cela causerait des blessures à la main. Le hélice peut s'emballer légère- ment à cause de la force de rotation. Ne jamais laisser des objets/corps étrangers entrer en contact avec le hélice lorsqu'il est en marche.
-
Seite 25: Outils Et Accessoires Recommandés Pour L'installation
Remarque ! Retirez l'accumulateur de propulsion et les piles ou accumulateurs de l'émetteur lorsque le modèle réduit n'est pas utilisé. N'exposez pas le modèle réduit à une forte humidité atmosphérique, à des températures très chaudes ou très froides, ou aux salissures. Lors du transport, protégez le modèle réduit et l'émetteur contre les dommages et les coups. -
Seite 26: Installation Étape 3 (Contrôle De Vis)
Installation Étape 3 (Vérifiez la vis) Vérifier que les vis de l‘accouplement de l‘arbre, le support de montage du moteur et l‘hélice sur un siège ferme, com- me ceux-ci auraient pu se détacher pendant le transport si nécessaire. Vous pouvez le vérifier en tirant sur l‘hélice, l‘arbre doit être retirer à... -
Seite 27: Installation Etape 5 (Entretien)
Nettoyez le modèle après chaque utilisation. Retirer toute infiltration d‘eau. Si l‘eau a pénétré dans les composants RC, séchez-les et envoyez-les composants RC, une commande à l‘Graupner / service de SJ appropriée centre. Nettoyez le modèle et l‘émetteur utilisant des agents de nettoyage appropriés. Convient est un chiffon non pelucheux. -
Seite 28: Instructions De Dépannage
Instructions de dépannage problème possible erreur actions Le moteur ne Câble moteur débranché / Branchez le câble / nouvelle soudure démarre démoli Conduisez batterie vide Changer la batterie ou la charge La télécommande ne fonctionne Vérifiez la télécommande, réglez couper correctement pas correctement, le trim des gaz mal réglé... -
Seite 29: Hinweise Zum Umweltschutz
