Doplňkové příslušenství
Zařízení IKAR na ochranu proti pádu osob (HRA) se
zařízením pro záchranu vytažením:

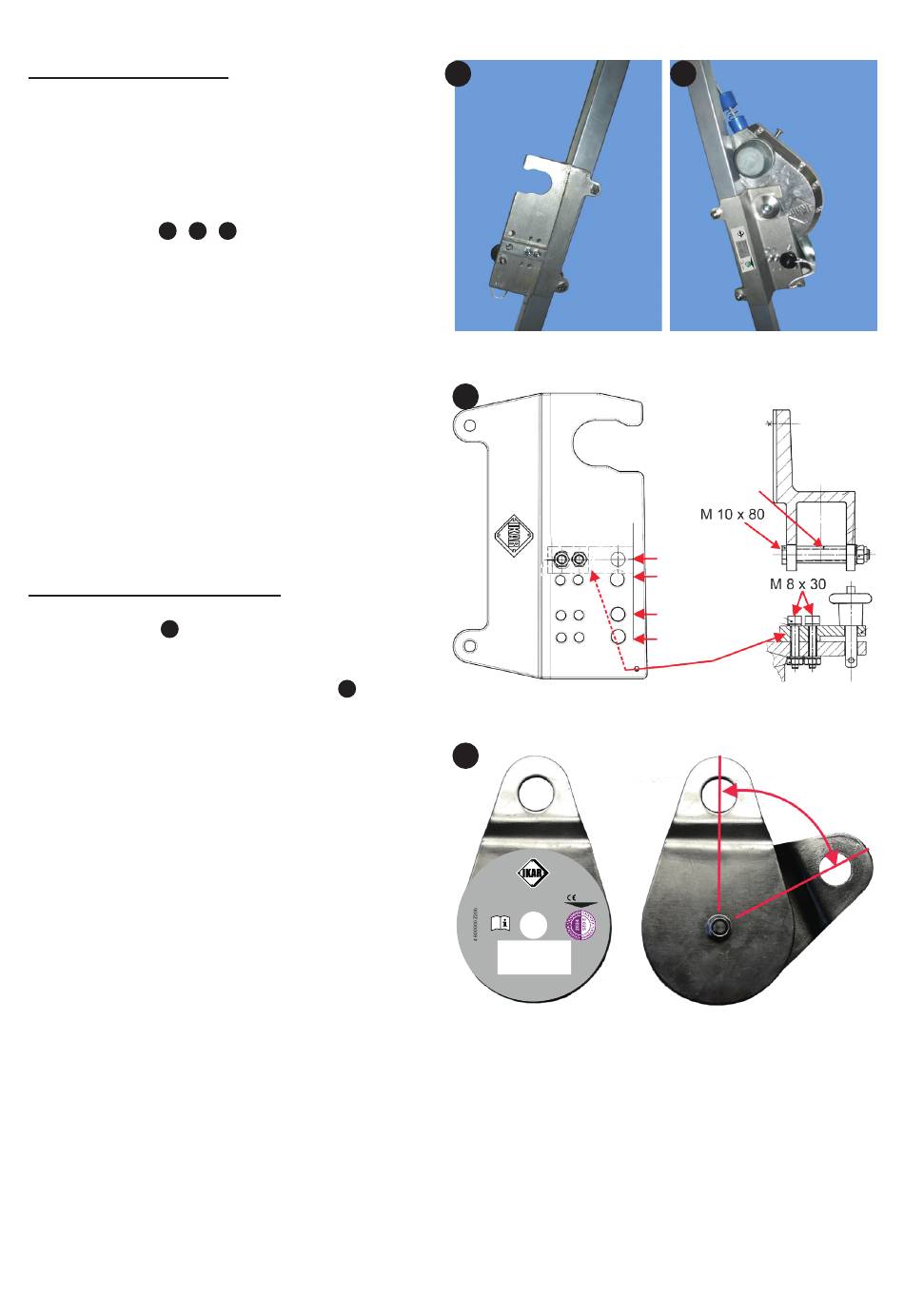

Zařízení IKAR na ochranu proti pádu osob (HRA) se
zařízením pro záchranu vytažením se upevňuje k noze, na
níž se nachází typový štítek s upínacím přípravkem.
Upínací přípravek
(
8 9
+
aby bezpečnostní pracovník mohl snadno obsluhovat
rukojeť pro záchranu vytažením. Správná upevňovací síla
upínacího přípravku je zajištěna po celé délce (45,8 mm)
přiložených distančních objímek. Šestihranné šrouby M10
x 80 pevnostní třídy 8.8 se utahují na moment 49 Nm.
Blokovací tyč se umisťuje v závislosti na velikosti zařízení.
Šrouby s válcovou hlavou M8 x 30 pevnostní třídy 8.8 se
utahují na moment 6 Nm. Nasaďte zařízení IKAR HRA do
upínacího přípravku. Zajistěte zařízení IKAR HRA pomocí
pojistného čepu.
Pozor: Instalujte výhradně upínací přípravky IKAR. Na
upínací přípravky IKAR je povoleno montovat pouze
zařízení IKAR.
Vychylovací prvek s karabinou
Vychylovací prvek slouží k vedení a vychýlení ocelo-
( )
11
vého lanka zařízení IKAR na ochranu proti pádu (HRA).
Za tímto účelem otevřete složený vychylovací prvek
vzájemným otáčením dvou kovových plechů
zasuňte ocelové lanko do vodítka v drážce. Poté oba
kovové plechy vraťte do původní polohy. Zavěste karabinu
na vychylovací prvek a zajistěte v kotvicím bodě trojnožky.
Pozor:
Používejte pouze karabiny vyrobené z oceli podle normy
EN 362 třídy B. Utáhněte pojistný šroub na karabině.
Zkontrolujte, zda se kladka lana snadno pohybuje.
Poznámka: Pokud není funkce záchrany vytažením
aktivní, zařízení IKAR HRA zatahuje lano automaticky.
namontujte na nohu tak,
)
10
+
a
( )
11
Part of
Tripod type DB-A 1/2 DB-AR
Manufactured: 02.2020
Serial number: 1234567
Schnittlinie aussen:
Ø 84 mm
Schnittlinie innen:
Ø 16 mm
ČEŠTINA
8
10
11
IKAR EN Typenschilder
Umlenkrolle
Umlenkrolle / Deflection roller
max. Belastung:/ max. load:
1 Person
Bestandteil
Dreibaum Typ DB-A 1/2 DB-AR
Baujahr: 02.2023
Fabrik-Nr.: 1234567
IKAR GmbH · Nobelstr: 2 · D-36041 Fulda
kontakt@ikar-gmbh.de · www.ikar-gmbh.de
4600000Z20b
Weiß
Schwarz
Layout date:
RAL 9006
approved for print:
Cut Contour
date: ____________________
Material: Oracet 3951GHT-000
Untergrund: Aluminium
signature: ____________________
55
69
9
Distanční objímka
Pozice HRA 9,5/12
Pozice HRA 15/18
Pozice HRA 18/24/33
Pozice HRA 42
Blokovací tyč
