4
Produktbeschreibungen
4.5 Beschreibung des Messfühlers
Der PV48 wird mit MC4 (300 V) Photovoltaik-Verbindungskabeln (Abbil-
dung 4.3 unten) und einem Satz Kelvinklemmen (Abbildung 4.4 unten) gelie-
fert. Verwenden Sie die Photovoltaik-Verbindungskabel, wenn das zu
testende Solarmodul passende Steckverbinder hat. Verwenden Sie die Kel-
vinklemmen, wenn Sie das Gerät direkt an den Stromkreis des Solarmoduls
anschließen.

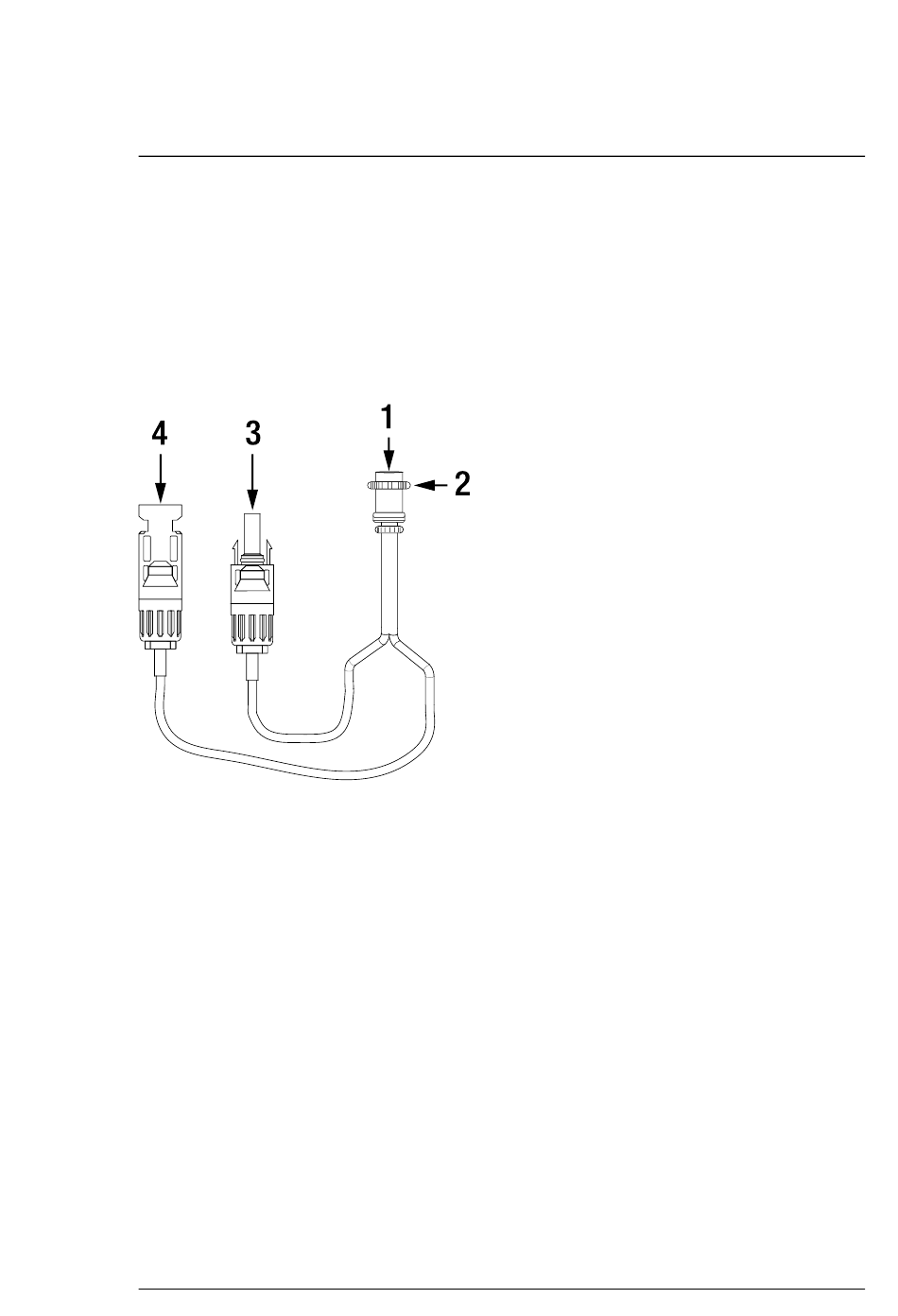

Abbildung 4.3 Anschlusskabel für Photovoltaikanlagen. 1. Schließen Sie die Sonde an die
dafür vorgesehene Buchse oben am Messgerät an. 2. Drehen Sie die Sicherungsmutter, um
die Verbindung festzuziehen und zu sichern. 3. Verbinden Sie die Buchse mit dem Solarpanel.
4. Verbinden Sie den Stecker mit dem Solarmodul.
11
