Quick Start Solar Panel I-V Curve Tracer MODEL PV48...
Seite 9
Kurzanleitung (de) EINLEITUNG Vielen Dank, dass Sie sich für den I-U-Kennlinienschreiber für So- larmodule PV48 von FLIR entschieden haben. Der PV48 misst die maximale Leistungsabgabe eines Solarmoduls. Je höher die Leis- tungsabgabe bei einer bestimmten Sonnenlichtintensität ist, desto höher ist die Leistung des Moduls.
Seite 10
6. Die Sanduhr wird nach der Durchführung des Tests angezeigt und nach der Verarbeitung der Testdaten ausgeblendet. 7. Lesen Sie die Testergebnisse wie im Abschnitt „Startbildschirm“ unten dargestellt. 8. Wählen Sie über die Pfeiltasten einen anderen Modus aus (siehe Abschnitt „Erweiterte Modi“ unten). HINWEISE ZU MESSFÜHLERN Verwenden Sie die mitgelieferten Photovoltaikkabel wie unten dar- gestellt, wenn das Solarmodul über passende Stecker verfügt.
Seite 11

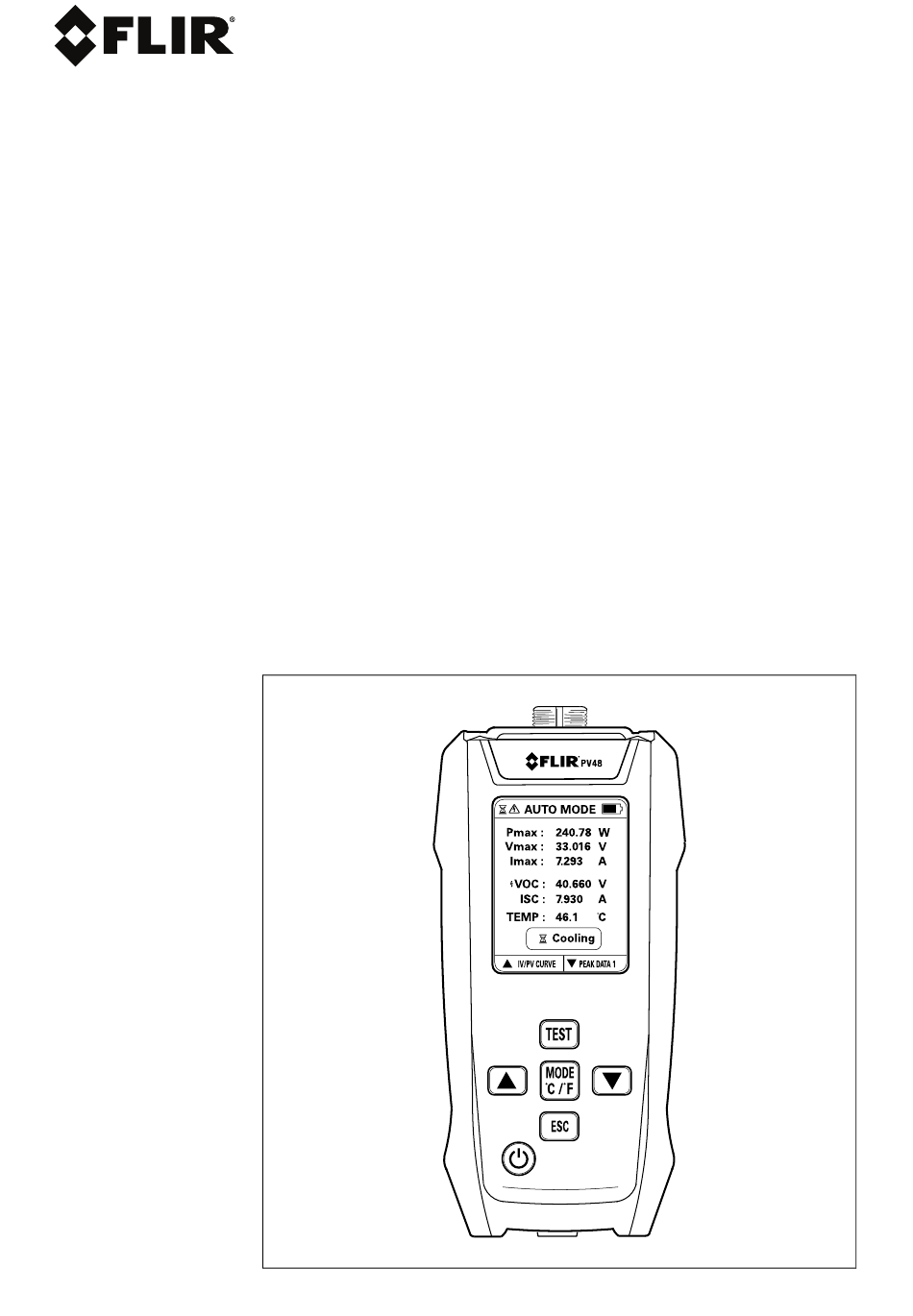

• Manueller Modus: Optimierte Messgenauigkeit bei Solarmodu- len mit geringer Leistung (< 100 W). PRODUKTBESCHREIBUNG KENNLINIENSCHREIBER Fühleranschluss. Display. Taste zum Starten des Tests. Taste „Mode“ (kurz drücken) bzw. Taste „Einheiten“ (gedrückt halten). Aufwärts- und Abwärtspfeiltasten (zur Auswahl anderer Modi und zum Vornehmen von Einstellun- gen im manuellen Modus).
Seite 12
STARTBILDSCHIRM Kennlinienschreiber ist bereit zum Testen. Automatischer Modus. Akkuzustand Messung der max. Leistung. Max. Spannung bei maximaler Leistung. Max. Stromstärke bei maximaler Leistung. Leerlaufspannung. Kurzschlussstrom. Temperaturmessung. 10. Kennlinienschreiber ist bereit zum Testen. 11. Wählen Sie mit den Pfeiltasten einen Modus aus. 12.
Seite 13
0 bis 30 A ±5 % spunkt (I KUNDENDIENST Telefonischer Kundendienst https://support.flir.com/contact Reparatur, Kalibrierung und technischer https://support.flir.com Support GARANTIE Dieses Produkt ist durch die eingeschränkte 3-Jahres-Garantie von FLIR geschützt. Besuchen Sie www.flir.com/testwarranty, um das Garantiedokument zu lesen. #NAS100251; r. AA/102133/102164; mul...
