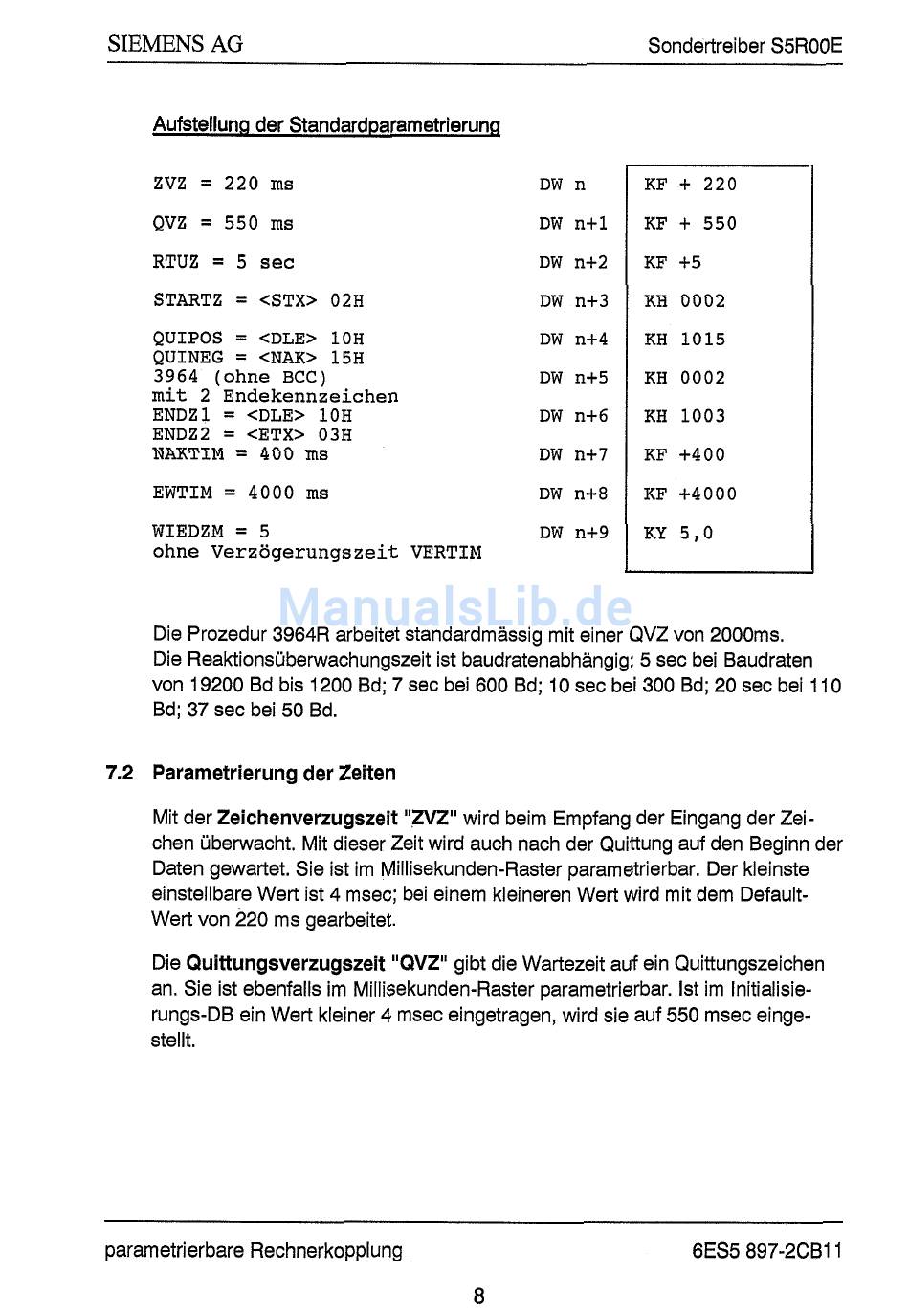

SIEMENS AG
Sondertreiber S5ROOE
Aufstellung der Standardparametrierung
ZVZ = 220 ms
QVZ = 550 ms
RTUZ = 5 sec
STARTZ = <STX> 02H
QUIPOS = <DLE> 10H
QUINEG = <NAK> 15H
3964 (ohne BCC)
mit 2 Endekennzeichen
ENDZl = <DLE> 10H
ENDZ2 = <ETX> 03H
NAKTIM = 400
ms
EWTIM
=
4000 ms
WIEDZM = 5
ohne Verzögerungszeit VERTIM
Die Prozedur 3964R arbeitet standardmässig mit einer QVZ von 2000ms.
Die Reaktionsüberwachungszeit ist baudratenabhängig: 5 sec bei Baudraten
von 19200 Bd bis 1200 Bd;
7
sec bei 600 Bd; 10 sec bei 300 Bd; 20 sec bei
1
10
Bd; 37 sec bei 50 Bd.
7.2 Parametrierung der Zeiten
Mit der Zeichenverzugszeit
",2ViM
wird beim Empfang der Eingang der Zei-
chen überwacht. Mit dieser Zeit wird auch nach der Quittung auf den Beginn der
Daten gewartet. Sie ist im Millisekunden-Raster parametrierbar. Der kleinste
einstellbare Wert ist
4
msec; bei einem kleineren Wert wird mit dem Default-
Wert von 220 ms gearbeitet.
Die Quittungsverzugszeit "QVZ" gibt die Wartezeit auf ein Quittungszeichen
an. Sie ist ebenfalls im Millisekunden-Raster parametrierbar. Ist im Initialisie-
rungs-DB ein Wert kleiner 4 msec eingetragen, wird sie auf 550 msec einge-
stellt.
parametrierbare Rechnerkopplung
6ES5 897-2CB11
