SIEMENS AG
Sondertreiber SSROOE

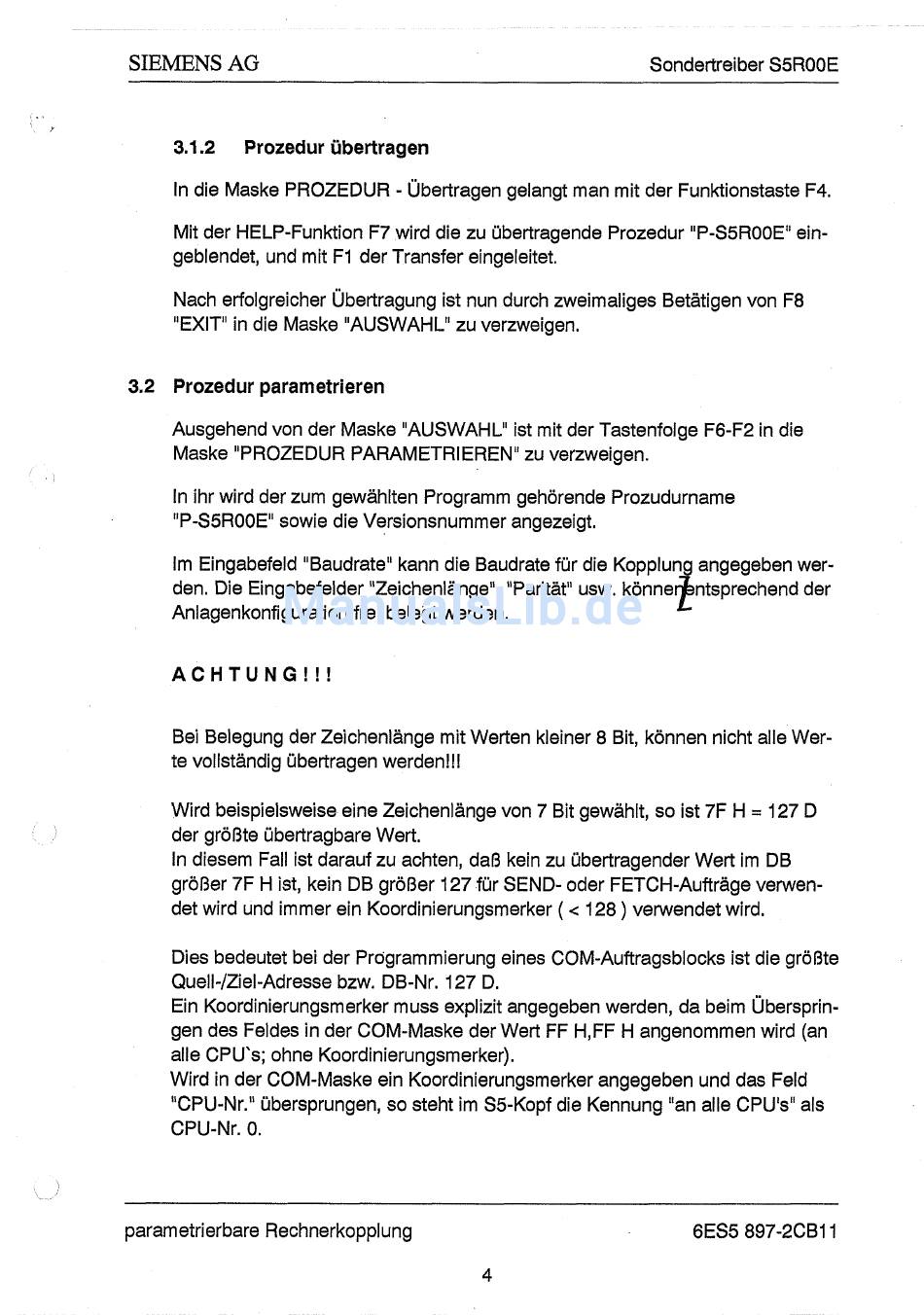

3.1.2 Prozedur übertragen
In die Maske PROZEDUR
-
Übertragen gelangt man mit der Funktionstaste F4.
Mit der HELP-Funktion F7 wird die zu übertragende Prozedur "P-SSROOE" ein-
geblendet, und mit F1 der Transfer eingeleitet.
Nach erfolgreicher Übertragung ist nun durch zweimaliges Betätigen von F8
"EXIT" in die Maske "AUSWAHL" zu verzweigen.
3.2 Prozedur pararnetrieren
Ausgehend von der Maske "AUSWAHL" ist mit der Tastenfolge F6-F2 in die
Maske "PROZEDUR PARAMETRI EREN" zu verzweigen.
In ihr wird der zum gewählten Programm gehörende Prozudurname
"P-SSROOE" sowie die Versionsnummer angezeigt.
Im Eingabefeld "Baudrate" kann die Baudrate für die Kopplu
angegeben wer-
den. Die Eingabefelder "Zeichenlänge", "Parität" usw. könn
ntsprechend der
Anlagenkonfiguration frei belegt werden.
A C H T U N G ! ! !
Bei Belegung der Zeichenlänge mit Werten kleiner 8 Bit, können nicht alle Wer-
te vollständig übertragen werden!!!
Wird beispielsweise eine Zeichenlänge von 7 Bit gewählt, so ist 7F H
=
127 D
der größte übertragbare Wert.
In diesem Fall ist darauf zu achten, daß kein zu Übertragender Wert im DB
größer 7F H ist, kein DB größer 127 für SEND- oder FETCH-Aufträge verwen-
det wird und immer ein Koordinierungsmerker ( < 128 ) verwendet wird.
Dies bedeutet bei der Programmierung eines COM-Auftragsblocks ist die größte
Quell-/Ziel-Adresse bzw. DB-Nr. 127 D.
Ein Koordinierungsmerker muss explizit angegeben werden, da beim Übersprin-
gen des Feldes in der COM-Maske der Wert FF H,FF H angenommen wird (an
alle CPU's; ohne Koordinierungsmerker).
Wird in der COM-Maske ein Koordinierungsmerker angegeben und das Feld
"CPU-Nr." übersprungen, so steht im S5-Kopf die Kennung "an alle CPU's" als
CPU-Nr. 0.
parametrierbare Rechnerkopplung 6ES5 897-2CB11
