SIEMENS AG
Sondertreiber S5ROOE

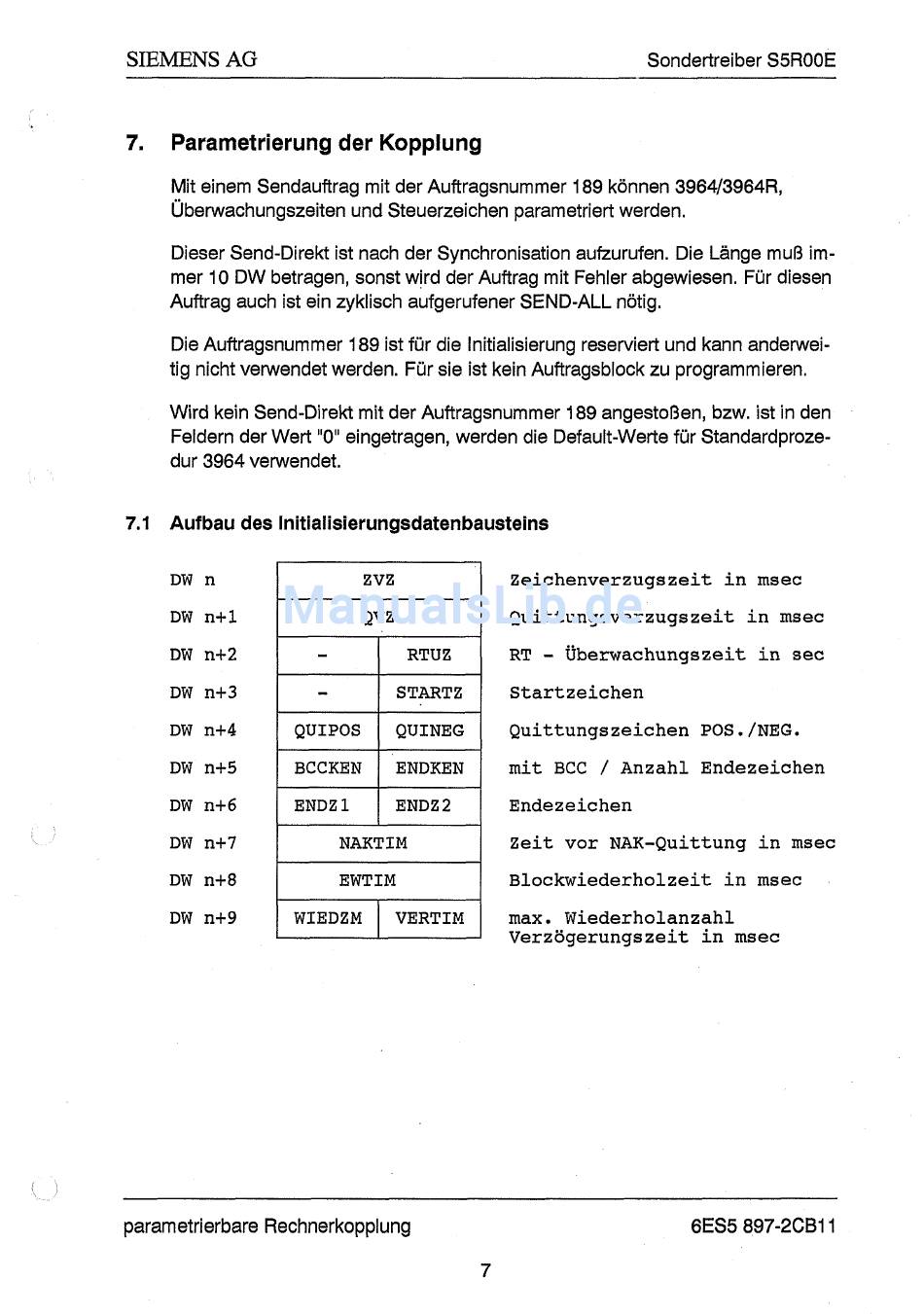

Parametrierung der Kopplung
Mit einem Sendauftrag mit der Auftragsnummer 189 können 3964/3964R,
Überwachungszeiten und Steuerzeichen parametriert werden.
Dieser Send-Direkt ist nach der Synchronisation aufiurufen. Die Länge muß im-
mer 10 DW betragen, sonst wird der Auftrag mit Fehler abgewiesen. Für diesen
Auftrag auch ist ein zyklisch aufgerufener SEND-ALL nötig.
Die Auftragsnummer 189 ist für die Initialisierung reserviert und kann anderwei-
tig nicht verwendet werden. Für sie ist kein Auftragsblock zu programmieren.
Wird kein Send-Direkt mit der Auftragsnummer 189 angestoßen, bzw. ist in den
Feldern der Wert "0" eingetragen, werden die Default-Werte für Standardproze-
dur 3964 verwendet.
7.1
Aufbau des Initialisierungsdatenbausteins
Zeichenverzugszeit in msec
Quittungsverzugszeit in msec
RT
-
Überwachungszeit in sec
Startzeichen
Quittungszeichen POS./NEG.
mit BCC / Anzahl Endezeichen
Endezeichen
Zeit vor NAK-Quittung in msec
Blockwiederholzeit in msec
max. Wiederholanzahl
Verzögerungszeit in msec
parametrierbare Rechnerkopplung
7
