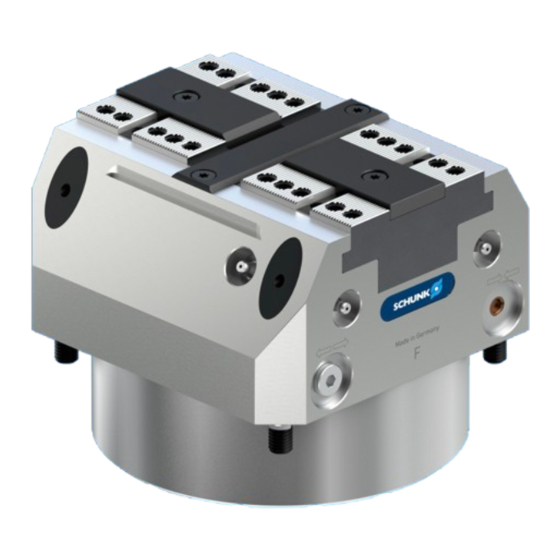

SCHUNK TANDEM KSF plus 100 Montage- Und Betriebsanleitung
Kraftspannblock
Vorschau ausblenden
Andere Handbücher für TANDEM KSF plus 100:
- Montage- und betriebsanleitung (45 Seiten) ,
- Montage- und betriebsanleitung (36 Seiten) ,
- Montage- und betriebsanleitung (32 Seiten)
Verwandte Anleitungen für SCHUNK TANDEM KSF plus 100
Inhaltszusammenfassung für SCHUNK TANDEM KSF plus 100
- Seite 1 TANDEM Kraftspannblock KSF plus, KSF-LH plus, KSF-F plus Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 0489015 Auflage: 07.00 | 18.11.2024 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
Inhaltverzeichnis Inhaltsverzeichnis 1 Allgemein................... 5 Zu dieser Anleitung................1.1.1 Darstellung Warnhinweise............1.1.2 Mitgeltende Unterlagen ............... 1.1.3 Baugrößen................1.2 Gewährleistung .................. 1.3 Lieferumfang..................2 Grundlegende Sicherheitshinweise ............2.1 Bestimmungsgemäße Verwendung ............2.2 Nicht bestimmungsgemäße Verwendung ..........2.3 Bauliche Veränderungen............... 8 2.4 Ersatzteile ..................8 2.5 Umgebungs- und Einsatzbedingungen ............ - Seite 4 Inhaltverzeichnis 6 Fehlerbehebung................... 25 7 Lagerung ................... 26 8 Dichtsätze, Beipacks und Stücklisten ............27 8.1 Dichtsatzlisten ..................27 8.2 Beipacks ................... 27 8.3 Stücklisten..................28 9 Zeichnungen ..................30 10 Herstellerbescheinigung................. 32 07.00 | KSF plus, KSF-LH plus, KSF-F plus | TANDEM Kraftspannblock | de | 0489015...
-
Seite 5: Allgemein
Allgemein 1 Allgemein 1.1 Zu dieser Anleitung Diese Anleitung enthält wichtige Informationen für einen sicheren und sachgerechten Gebrauch des Produkts. Sie ist integraler Bestandteil des Produkts und muss für das Personal jederzeit zugänglich aufbewahrt werden. Vor dem Beginn aller Arbeiten muss das Personal diese Anleitung gelesen und verstanden haben. -
Seite 6: Mitgeltende Unterlagen
Katalogdatenblatt des angebauten Produkts * Technische Datenblätter optionaler Anbauteile * Genehmigungszeichnungen Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 1.1.3 Baugrößen Diese Anleitung gilt für folgende Baugrößen: KSF plus 100, 140, 160, 250 KSF-LH plus 100, 140, 160, 250 KSF-F plus 100, 140, 160, 250 1.2 Gewährleistung... -
Seite 7: Grundlegende Sicherheitshinweise
Spannstelle überlastet werden. wenn das Produkt ungenügend gewartet wird. wenn das Produkt bei Drehanwendung über 100 min ohne Rücksprache mit SCHUNK, eingesetzt wird. wenn das Produkt mit aggressiven Medien, insbesondere Säuren in Kontakt gebracht wird. wenn das Produkt bei abrasiven Strahlverfahren, insbesondere Sandstrahlen eingesetzt wird. -
Seite 8: Bauliche Veränderungen
Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 2.5 Umgebungs- und Einsatzbedingungen Anforderungen an die Umgebungs- und Einsatzbedingungen Durch falsche Umgebungs- und Einsatzbedingungen können... -
Seite 9: Spannbacken
Betriebsdruck reduziert werden. Nach einer Kollision müssen das Spannmittel und die Spannbacken vor erneutem Einsatz einer Rissprüfung unterzogen werden. Beschädigte Teile müssen durch Original SCHUNK-Ersatzteile ersetzt werden. Die Befestigungsschrauben der Spannbacken und gegebenenfalls die Nutensteine müssen bei Verschleißerscheinungen oder Beschädigungen ausgetauscht werden. -
Seite 10: Persönliche Schutzausrüstung
Grundlegende Sicherheitshinweise Unterwiesene Person Die unterwiesene Person wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet. Servicepersonal des Das Servicepersonal des Herstellers ist aufgrund der fachlichen Herstellers Ausbildung, Kenntnisse und Erfahrungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche Gefahren zu erkennen und zu vermeiden. -
Seite 11: Hinweise Zum Sicheren Betrieb
Grundlegende Sicherheitshinweise 2.13 Hinweise zum sicheren Betrieb Unsachgemäße Arbeitsweise des Personals Durch eine Unsachgemäße Arbeitsweise können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Die Sicherheits- und Montagehinweise beachten. Das Produkt keinen korrosiven Medien aussetzen. Ausgenommen sind Produkte für spezielle Umgebungsbedingungen. -
Seite 12: Schutz Vor Gefährlichen Bewegungen
Grundlegende Sicherheitshinweise 2.16 Schutz vor gefährlichen Bewegungen Sicherer Zustand 1. Kraftspannblock mit Werkstück: Werkstück gespannt außerhalb der Endlagen des Kraftspannblocks mit anliegendem Spanndruck. 2. Kraftspannblock ohne Werkstück, ohne anliegenden Spann- oder Lösedruck. 3. Kraftspannblock mit Federkraft: Energielos gespannt ohne Werkstück. Besonderheit: Durch die eingebaute Feder spannt ein geöffneter Kraftspannblock ohne Lösedruck. - Seite 13 Grundlegende Sicherheitshinweise WARNUNG Verletzungsgefahr bei Werkstückverlust durch Ausfall oder Druckreduzierung. Umsetzen von Sicherheitsfunktionen entsprechend der Risikobeurteilung des Integrators. Stabile Druckversorgung gewährleisten. Druckerhaltungsventile einsetzen. WARNUNG Verletzungsgefahr durch herabfallende Teile beim Transport, Auf- und Abbau des Produktes und dessen Zubehör. Geeignete Lastaufnahmemittel zum Transport verwenden. Nicht im Gefahrenbereich aufhalten.
-
Seite 14: Technische Daten
Technische Daten 3 Technische Daten Druckmittel Druckluft, Druckluftqualität nach ISO 8573-1:2010 [7:4:4] Betriebsdruck [bar] max. 6 Betriebstemperatur [°C] 5 bis 60 Einbaulage beliebig Geräusch-Emission [dB(A)] ≤ 70 ACHTUNG Die TANDEM Kraftspannblöcke KSF plus und KSF-F plus dürfen nicht mit Turbofunktion betrieben werden. Die Kraftspannblöcke können bei zusätzlicher Druckunterstützung beschädigt werden. - Seite 15 Technische Daten Optional Z-Variante ±0.01 mm zur Spannmitte 2 Spannhülse ±0.04 mm zur Spannmitte Passschraube ±0.02 mm zur Spannmitte Anschluss für bodenseitige Schmierung KSF plus, KSF-LH plus, KSF-F plus Maß A [mm] B [mm] Ø C 6 H7 x 12 8 H7 x 14 8 H7 x 14 10 H7 x 20...
-
Seite 16: Montage
Montage 4 Montage Die angegebenen Positionsnummern zu den entsprechenden Einzelteilen beziehen sich auf die Abbildungen Montage bzw. Anschlüsse des Kraftspannblocks und auf das Kapitel "Zeichnungen", } 9 [/ 30]. Bei der Montage und beim Anschließen des Kraftspannblocks muss die Energieversorgung abgeschaltet sein. Das Kapitel "Grundlegende Sicherheitshinweise"... -
Seite 17: Anschlüsse Des Kraftspannblocks
Montage Spannhülse Pass-Schraube f7 (siehe Beipack) Montage des Kraftspannblocks Montage mit Spannhülsen: Der Kraftspannblock wird in Kombination von Spannhülsen (Pos. 27) und Schrauben (Pos. 19) auf dem Maschinentisch montiert. Montage mit Passschrauben: Im Gehäuse (Pos. 1) befinden sich zwei Passungen, die mit den optional erhältlichen Passschrauben (Pos. - Seite 18 Montage KSF-LH: Durch die zusätzliche Turbofunktion an den Anschlüssen »II« und »IV« kann die Spannkraft erhöht werden. Der Kraftspannblock hat vier Luftanschlüsse: »I, II, III, IV«. Öffnen gegen Federpaket, wahlweise am Anschluss »I« oder »III«. Die Entlüftung erfolgt über die Rückleitung der Luftversorgung wahlweise am Anschluss »II«...
-
Seite 19: Einbauempfehlungen
Montage ACHTUNG Immer auf die Dichtheit der Anschlüsse achten und die Pneumatikschläuche gegen heiße Späne und herabfallende Teile oder sonstige Beschädigungen mit einem geeigneten Metallschlauch schützen. WARNUNG Verletzungsgefahr durch sofortiges Schließen des Kraftspannblocks mit hohem Federdruck bei Ausfall des Pneumatikdrucks. Beim manuellen Be- und Entladen nicht zwischen die Spannbacken greifen. -
Seite 20: Einbauempfehlung Für Volleinbau
Montage HINWEIS: Der Kraftspannblock mit dem Maschinentisch oder der Vorrichtung verschrauben. Dabei die Schraubenanzugsdrehmomente beachten } 4.1 [/ 16]. Zu den unterschiedlichen Anbauvarianten des Kraftspannblocks siehe Kapitel "Montage des Kraftspannblocks auf den Maschinentisch" } 4.2 [/ 16]. Vor Inbetriebnahme des Kraftspannblocks sicherstellen, dass der stirnseitige Pneumatikanschluss »I« ordnungsgemäß verschlossen ist. -
Seite 21: Wartung Und Pflege
Schmierstoff einstreichen. Alles wieder zusammenbauen und an den zwei stirnseitigen oder den beiden seitlichen Schmiernippeln mit LINOMAX plus oder einem gleichwertigen Schmierstoff nachschmieren. (Produktinformationen zu LINOMAX plus können bei SCHUNK angefordert werden). VORSICHT Allergische Reaktionen durch Schmierfett bei Hautkontakt! Schutzhandschuhe tragen. - Seite 22 Die Grundbacken (Pos. 2, 31), der Futterkolben (Pos. 3) und das Gehäuse (Pos. 1) sind aufeinander abgestimmt. Zum Austausch dieser Teile den Kraftspannblock komplett mit einem Reparaturauftrag an Firma SCHUNK senden. Beim Austausch von Verschleißteilen (z.B. Dichtungen) die folgende Reihenfolge einhalten: 1.
- Seite 23 Wartung und Pflege 15. Alle Teile gründlich säubern und auf Beschädigung und Verschleiß kontrollieren. Beschädigte und verschlissene Teile müssen ersetzt werden. 16. Die neuen Dichtungen (Pos. 12, 15, 17, 20, 22) mit Renolit HLT 2 oder einem gleichwertigen Fett einfetten. 17.
-
Seite 24: Dichtheitsprüfung
Wartung und Pflege 29. Die Grundbacken (Pos. 2) und den Futterkolben (Pos. 3) montieren. Hierbei die Einbaulage der Grundbacken und des Futterkolbens beachten. Zusätzlich für Variante KSP-F plus: – Die Grundbacke (Pos. 31) in das Gehäuse (Pos. 1) montieren. – Den Absteckbolzen (Pos. 29) zwischen Grundbacke (Pos. 31) und Gehäuse (Pos. -
Seite 25: Fehlerbehebung
Bruch der Kolbenstange Teile tauschen } 5.1 [/ 21] oder zur Reparatur an (z.B. durch Überlastung) Firma SCHUNK senden Der Kraftspannblock macht nicht den vollen Hub Mögliche Ursache Maßnahmen zur Behebung Späne oder Schmutz zwischen Abdeckleiste Die Abdeckleiste (Pos. 7) abschrauben und Späne... -
Seite 26: Lagerung
Lagerung 7 Lagerung Bei längerer Lagerung des Produkts folgende Punkte einhalten: Produkt reinigen und leicht einölen. Produkt in einem passenden Transportbehälter einlagern. Produkt nur in trockenen Räumen lagern. Produkt vor zu großen Temperaturschwankungen schützen. HINWEIS: Vor einer Wiederinbetriebnahme Produkt und sämtliche Anbauteile reinigen, auf Beschädigungen, Funktionalität und Dichtheit prüfen. -
Seite 27: Dichtsätze, Beipacks Und Stücklisten
Dichtsätze, Beipacks und Stücklisten 8 Dichtsätze, Beipacks und Stücklisten Bei Bestellung von Ersatzteilen ist es zwingend erforderlich, den Typ, die Baugröße und wenn möglich, die Seriennummer des Kraftspannblocks anzugeben, um Fehllieferungen zu vermeiden. Grundsätzlich sind Dichtungen, Dichtelemente, Verschraubungen, Federn, Lager, Schrauben und Abstreiferleisten, sowie werkstückberührende Teile nicht Bestandteil der Gewährleistung. -
Seite 28: Stücklisten
Dichtsätze, Beipacks und Stücklisten 8.3 Stücklisten Pos. Bezeichnung Hinweis Menge Körper Grundbacke Grundbacke Futterkolben Zylinderkolben Deckel Führungsleiste 140-F Führungsleiste Abdeckleiste Stopfen Passschraube Schmiernippel Verschlussschraube Verschlussschraube X-Ring Schalldämpfer Schraube Kombidichtring Schraube Schraube O-Ring O-Ring Schraube O-Ring 100 / X O-Ring 140-LH / 160 O-Ring Flachdichtung 140 / X... - Seite 29 Dichtsätze, Beipacks und Stücklisten Pos. Bezeichnung Hinweis Menge Gewindestift 100 / 250 Senkschraube Gewindestift 160 / 250 Spannhülse Kugelscheibe Absteckbolzen Schraube Grundbacke Schraube Schalldämpfer Nicht LH Hülse Schraube 140 / 160 / 250 O-Ring 160 / 250 Druckfeder Druckfederpaket 140 / 160 / 250 Schraube T-Griff 250 / Z...
-
Seite 30: Zeichnungen
Zeichnungen 9 Zeichnungen KSF plus, KSF-LH plus Bei Baugröße 100 Bei Baugröße 140/160 Zentrierung mit Spannhülsen Zentrierung mit Passschrauben Bei Baugröße 250 07.00 | KSF plus, KSF-LH plus, KSF-F plus | TANDEM Kraftspannblock | de | 0489015... - Seite 31 Zeichnungen KSF-F plus Bei Baugröße 100 Bei Baugröße 140/160 Zentrierung mit Spannhülsen Zentrierung mit Passschrauben Bei Baugröße 250 07.00 | KSF plus, KSF-LH plus, KSF-F plus | TANDEM Kraftspannblock | de | 0489015...
-
Seite 32: Herstellerbescheinigung
TANDEM Typenbezeichnung: KSF, KRF Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: eine Risikobeurteilung in Anlehnung an ISO 12100:2010 durchgeführt worden ist. - Seite 33 07.00 | KSF plus, KSF-LH plus, KSF-F plus | TANDEM Kraftspannblock | de | 0489015...
- Seite 34 07.00 | KSF plus, KSF-LH plus, KSF-F plus | TANDEM Kraftspannblock | de | 0489015...
- Seite 35 07.00 | KSF plus, KSF-LH plus, KSF-F plus | TANDEM Kraftspannblock | de | 0489015...
- Seite 36 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
