4. Ayarlama
Teslimat sırasında montajı yapılmış olan hidrofor
aşşağıdaki set değerlerine sahiptir:
Tip
p
tank
CH 2-30
1,3 bar
CH 4-30
1,0 bar
CH 4-40
2,0 bar
Öteki CH
ve JP
1,9 bar
tipleri
4.1 Alt ve Üst basınçlarının hesaplanması
Alt basınç:
• en yüksek seviyedeki muslukta gerekli olan
minimum basınç,
• en yüksek muslukla pompa arasındaki basma
yüksekliği,
• borulardaki basınç kaybının
toplamına eşittir.
İstenilen Üst basınç:
Alt basınç + 1,0-1,5 bar.
Not: Üst basınç pompanın maksimum tahliye
basıncını aşmamalıdır.
Giriş basıncı olmayan JP pompalarında enjektör
valfinin kullanılması uygun değildir. Eğer kullanılırsa
valf pozisyon 1 deki gibi olmalıdır.
JP hidrofor pompası (giriş basınçlı pompa) olarak
kullanılırsa enjektör valfi her konuma ayarlanabilir.
Su gelmediği halde pompa durmuyorsa enjektör
valfini kısın.
4.2 Tank önşarj basıncının ayarlanması
Pompanın dolum basıncı belirlendikten sonra
diyafram tankının istenilen önşarj basıncı
hesaplanabilir. Önşarj dolum basıncı,alt basıncın
%90'ına eşit olacak şekilde ayarlanmalıdır.
Ön basıncı ayarlarken/ölçerken diyafram tankında
borulardan kaynalklanabilecek bir su basıncı
olmadığından emin olun.
Not: Basınç düğmesinin ayarlanması için diyafram
tankının ön basıncının ayarlanması gereklidir.
Diyafram tankının takılma ve çalıştırma talimatlarına
bakınız.
4.3 Basınç şalterinin ayarlaması
Elektrik çarpması tehlikesinden dolayı
basınç şalterinin kapağı açıldığında
hidroforun elektrik bağlantısı kesilmiş
olmalıdır.
Basınç şalteri deşarj basıncına ulaştığında
giriş terminallerinde hala elektrik vardır. Bu
durumun giderilmesi için elektriğin
kesilmesi gerekir.
Deşarj basıncı hiçbir şekilde pompanın ve tankın
maksimum çalışma basıncından yüksek olmamalıdır.
p
p
alt
üst
1,5 bar
2,5 bar
1,1 bar
2,2 bar
2,2 bar
3,2 bar
2,2 bar
3,3 bar

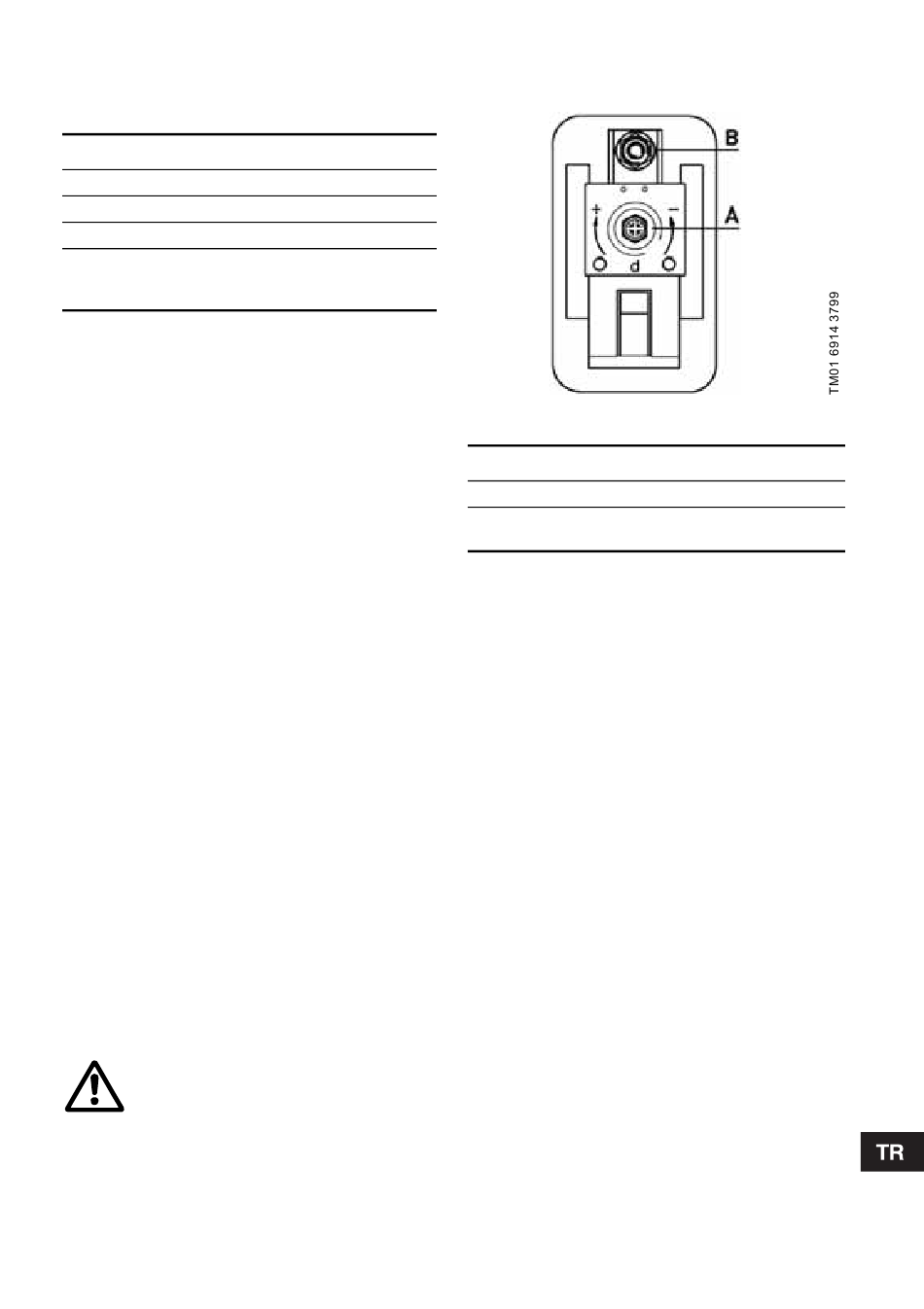

Şekil 2 de görülen ayar vidalarını ortaya çıkarmak
için basınç şalterinin kapağını açın.
Şekil 2
Ayar
Görevi
A
diferansiyel basınç aralığını ayarlamak.
diferansiyel basınç aralığını
B
genişletmek/daraltmak.
Basınç şalterini yeniden ayarlamak istediğinizde
aşşağıdaki sırayı uygulayın:
Alt basıncın ayarlanması:
1. Alt basıncı düşürmek için B vidasını saat
yönünde çevirin.
Alt basıncını yükseltmek için B vidasını saat
yönünün tersine çevirin.
Diferansiyel basınç aralığı uygun olarak
genişleyecek ve daralacaktır.
2. Pompayı çalıştırın ve basınç göstergesinden
istenilen Üst ve Alt basınçlarının elde edilip
edilmediğini kontrol edin.
Üst basıncın ayarlanması:
1. Üst basıncı yükseltmek için A vidasını saat
yönünde çevirin.
Üst basıncı düşürmek için A vidasını saat
yönünün tersine çevirin.
Diferansiyel basınç aralığı değişmeyecektir.
2. Pompayı çalıştırın ve basınç göstergesinden
istenilen Üst ve Alt basınçlarının elde edilip
edilmediğini kontrol edin.
İstenilen Alt ve Üst basınçları elde edilene kadar
süreci tekrarlayın.
Not: Elektrik verilmeden önce basınç şalterinin
kapağı kapatılmalıdır.
Sistemdeki basınç farklılıkları diferansiyel basıncı
minimuma çekilerek azaltılabilir. Diferansiyel
basıncını sekil 2'de gösterilen B vidasını kullanarak
ayarlayın.
83
