ÍNDICE
1. Aplicações
2. Funcionamento
3. Instalação
3.1 Montagem
3.2 Localização
3.3 Tubagem
3.4 Enchimento
3.5 Ligações eléctricas
4. Afinação
4.1 Cálculo das pressões de arranque
e paragem
4.2 Ajustamento da pressão programada
do depósito de diafragma
4.3 Regular o pressóstato
5. Operação e manutenção
5.1 Verificação da pressão programada
do depósito de diafragma
5.2 Protecção contra a formação de gelo
6. Dados técnicos e condições
de funcionamento
7. Eliminação
Estas instruções dizem respeito à afina-
ção do grupo hidropneumático. Favor con-
sultar as instruções de instalação e funcio-
namento da bomba em causa.
1. Aplicações
Os grupos hidropneumáticos Grundfos, modelos CH
e JP, são principalmente utilizados para sistemas de
pressurização e abastecimento de água doméstica.
2. Funcionamento

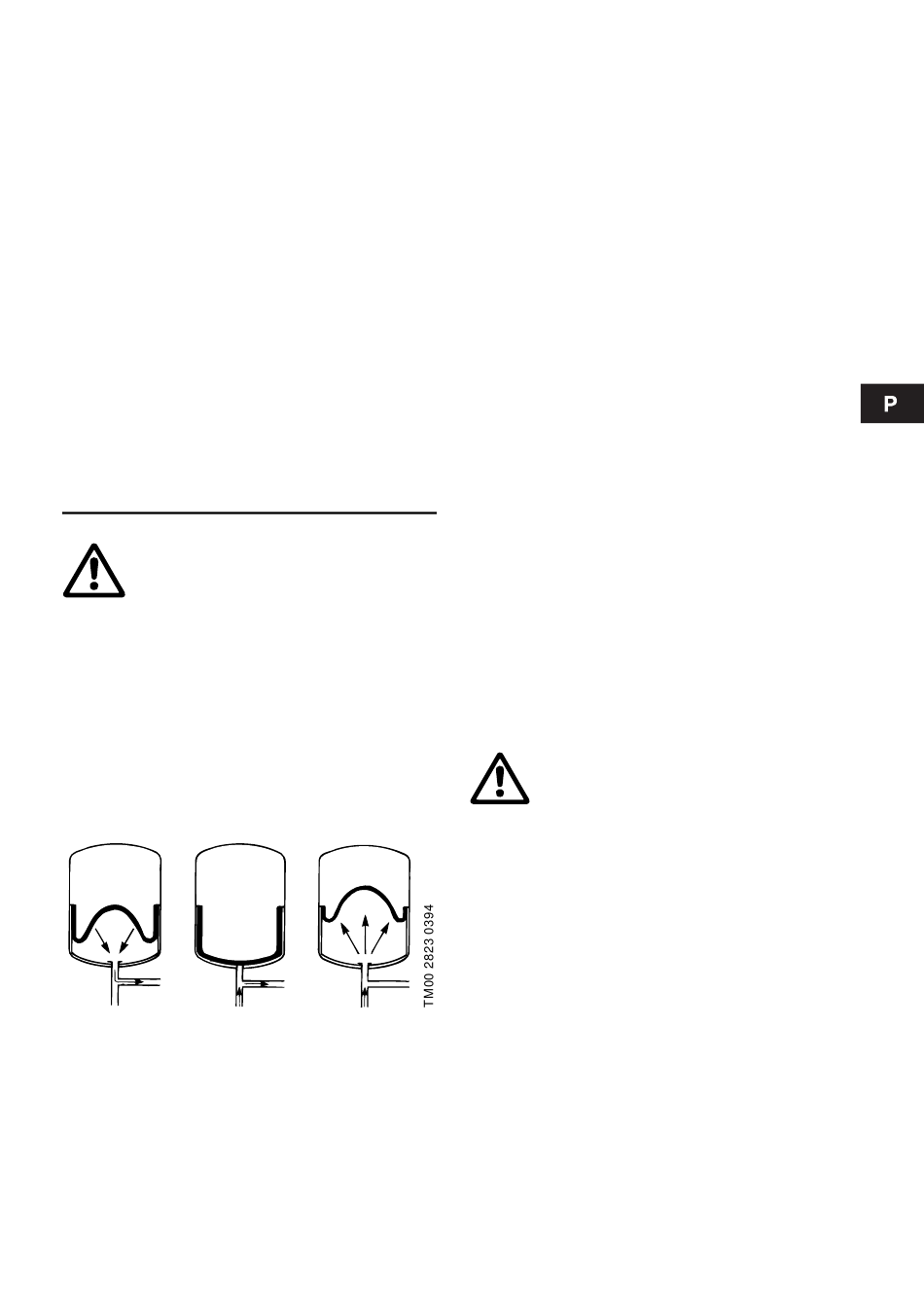

O grupo hidropneumático arranca e para através de
um pressóstato. Quando a água é escoada do sis-
tema, é retirada em primeiro lugar do depósito de
diafragma, ver fig. 1.
2 bar
3 bar
Fig. 1
Depois, a pressão cai até à pressão de arranque
programada e a bomba arranca.
Quando o consumo de água desce, a pressão de
descarga aumenta, e a bomba para quando é atin-
gida a pressão de paragem programada no pressós-
tato.
3. Instalação
Página
3.1 Montagem
23
O grupo hidropneumático deve ser instalado con-
23
forme descrito nas figuras das páginas 87 a 90,
23
sendo os componentes montados por ordem numé-
23
rica. A pos. 5 da pág. 88 e a pos. 2 da pág. 90 já
23
estão incluídas quando o grupo é fornecido com-
23
pacto no acto da entrega.
23
Nota: As roscas devem ser envolvidas por uma fita
23
ou fio de linho. A junta de vedação deve ser mon-
24
tada entre a mangueira e o depósito.
24
3.2 Localização
O grupo hidropneumático deve ser instalado e ligado
24
de acordo com as normas locais.
24
O motor do grupo de pressurização não deve ser
25
tapado ou coberto pelo que a admissão de ar ao
ventilador do motor deve estar livre.
25
25
3.3 Tubagem
Os tubos ligados ao grupo hidropneumático devem
25
ser de diâmetro adequado.
25
Nota: Se o grupo hidropneumático não tem válvula
de retenção, tem de ser montada uma válvula de
pesca/retenção no tubo de aspiração da bomba.
3.4 Enchimento
Antes do arranque, a bomba tem de ser ferrada.
Ver as instruções de instalação e funcionamento da
bomba em questão.
3.5 Ligações eléctricas
As ligações eléctricas devem ser feitas de acordo
com as normas locais.
A tensão e frequência de funcionamento estão indi-
cadas na placa de identificação. Verificar se o motor
3,5 bar
é apropriado para o abastecimento eléctrico onde
vai ser utilizado.
Os motores monofásicos 1 x 110/220 V, 60 Hz, não
incorporam uma protecção de motor e devem estar
ligados a um arrancador adequado.
Os outros motores monofásicos incorporam uma
protecção contra sobrecarga e consequentemente
não necessitam de protecção adicional.
Os motores trifásicos devem estar ligados a um
arrancador adequado.
Se forem usadas bombas de outras marcas em vez
da CH ou JP da Grundfos, deve-se assegurar que a
corrente nominal do motor, não excede a corrente
nominal do pressóstato.
A alimentação eléctrica deve ser desli-
gada antes de proceder a quaisquer liga-
ções na caixa de terminais ou no pressós-
tato.
