Električno priključivanje izvesti sukladno spojnim
shemama na stranicama 92 i 93.
Ukoliko uređaj ima mrežni priključni
vod bez utikača, mora se taj vod
priključiti na sklopku kojoj udaljenost
kontakata u svim polovima iznosi
najmanje 3 mm. Sklopka mora
odgovarati za često pokretanje.
Alternativno se može koristiti mrežni
kabel s utikačem koji se priključuje na
utičnicu (izmijeniti kabel).
6. Namještanje
Uređaji koji se isporučuju gotovo montirani
namješteni su u tvornici kako slijedi:
tip
p
spremnik
CH 2-30
1,3 bar
CH 4-30
1,0 bar
CH 4-40
2,0 bar
drugi
CH/JP
1,9 bar
tipovi
6.1 Proračunavanje tlaka uključivanja/
isključivanja
Tlak uključivanja odgovara zbroju sljedećih
vrijednosti:
• željeni minimalni tlak na najvišem izljevnom
mjestu;
• visina dizanja crpke do najvišeg izljevnog mjesta;
• gubici tlaka u cjevovodima.
Preporučljivi tlak isključivanja: tlak uključivanja
+ 1,0 do 1,5 bara.
Tlak isključivanja ne smije ni u kojem
slučaju biti viši od maksimalnog
UPOZORENJE
izlaznog tlaka crpke.
Kod JP crpki bez tlaka u dovodu ne montirati
ejektorski ventil. Ukoliko je montiran, mora se
bezuvjetno nalaziti u položaju 1.
Ukoliko se JP crpka rabi kao crpka za povišenje
tlaka (crpka s tlakom u dovodu), može se ejektorski
ventil zakrenuti u svaki položaj.
Ukoliko crpka ne isključuje kad nema potrebe za
vodom, treba ejektorski ventil zakrenuti u prvi niži
položaj.
6.2 Namještanje predtlaka u membranskom
tlačnom spremniku
Nakon određivanja tlaka uključivanja može se
izračunati željeni predtlak u membranskom tlačnom
spremniku. Predtlak mora odgovarati
0,9-terostrukom tlaku uključivanja.
Prilikom namještanja/očitavanja predtlaka mora
posuda na strani s medijem biti bez tlaka!
62
p
p
uključ.
isključ.
1,5 bar
2,5 bar
1,1 bar
2,2 bar
2,2 bar
3,2 bar
2,2 bar
3,3 bar
Promjena namještenosti tlačne sklopke
zahtijeva i promjenu predtlaka u
membranskom tlačnom spremniku.
UPOZORENJE
Vidi Montažnu i pogonsku uputu za
membranski tlačni spremnik.
6.3 Namještanje tlačne sklopke
Opasno dodirivati!
Ulazne stezaljke tlačne sklopke su
uvijek pod naponom, čak i onda, kad je
tlačna sklopka isključila. Prije otvaranja
poklopca bezuvjetno isključiti opskrbni
napon odn. izvući utičnicu iz mreže!
Tlak isključivanja ni u kojem slučaju ne smije biti viši
od maksimalnog pogonskog tlaka crpke i spremnika.

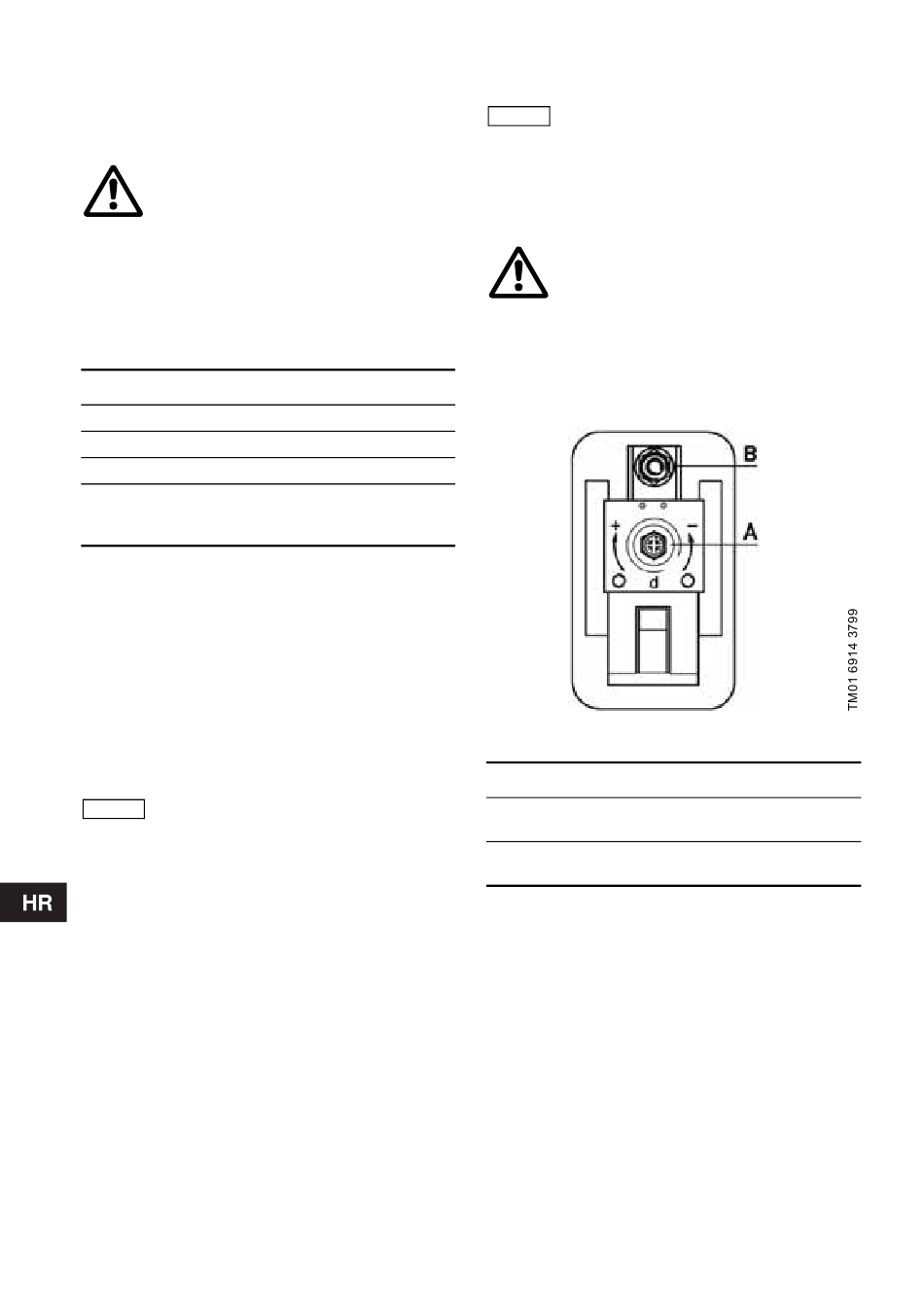

Skinuti poklopac tlačne sklopke kako bismo došli do
vijaka za namještanje, vidi sl. 2.
Slika 2
Namještanje
za
pomicanje područja diferencijskog
A
tlaka
proširenje/ograničenje područja
B
diferencijskog tlaka
Postupak pri promjeni namještenosti tlačne sklopke:
Namještanje tlaka uključivanja:
1. zakretati vijak B u smjeru kazaljki na satu za
reduciranje tlaka uključivanja.
Zakretati vijak B suprotno smjeru kazaljki na satu
za povišenje tlaka uključivanja.
Područje diferencijskog tlaka se povećava odn.
ograničava.
2. Uključiti crpku pa na manometru očitati, jesu li
postignuti željeni tlakovi isključivanja i
uključivanja.
