As ligações eléctricas devem ser feitas de acordo
com os diagramas das páginas 92 e 93.
Se o grupo hidropneumático tem o cabo
de abastecimento eléctrico sem a ficha,
esta deverá ser montada no cabo, ou
então fazer a ligação à instalação através
de um interruptor cuja abertura máxima
entre todos os polos seja 3 mm. O inter-
ruptor deve estar preparado para funcio-
namento regular.
4. Afinação
Os conjuntos já montados no acto da entrega têm as
seguintes pré-regulações:
Tipo p
Depósito
CH 2-30 1,3 bar
CH 4-30 1,0 bar
CH 4-40 2,0 bar
Outros
tipos 1,9 bar
CH e JP
4.1 Cálculo das pressões de arranque
e paragem
A pressão de arranque é a soma de:
• pressão mínima exigida na torneira colocada ao
nível mais elevado,
• altura manométrica da bomba à torneira colocada
ao nível mais elevado,
• perda de carga na tubagem.
Pressão de paragem recomendada:
pressão de arranque + 1,0-1,5 bar.
Nota: A pressão de paragem do pressóstato não
deve exceder a pressão máxima de descarga da
bomba.
No caso das bombas JP sem pressão de aspiração,
a válvula do ejector se aplicável deve ser colocada
na posição 1.
Se uma bomba JP for utilizada como grupo de pres-
surização (bomba com pressão na aspiração), a vál-
vula do ejector pode ser colocada em qualquer posi-
ção.
Se a bomba não para quando nenhuma água é con-
sumida, seleccionar a posição mais baixa da válvula
do ejector.
4.2 Ajustamento da pressão programada
do depósito de diafragma
Quando a pressão de arranque está determinada, a
pressão programada do depósito de diafragma tem
de ser calculada. A pressão programada deve ser
ajustada a um valor correspondente a 90% da pres-
são de arranque.
Enquanto ajusta/verifica a pressão programada, cer-
tifique-se que não há pressão de água nos tubos do
depósito de diafragma.
24
p p
Arranque Paragem
1,5 bar 2,5 bar
1,1 bar 2,2 bar
2,2 bar 3,2 bar
2,2 bar 3,3 bar
Nota: A regulação do pressóstato exige também um
ajustamento da pressão programada do depósito de
diafragma.
Ver as instruções de instalação e funcionamento do
depósito de diafragma.
4.3 Regular o pressóstato
O grupo hidropneumático deve ser desli-
gado quando a tampa do pressóstato salta
devido a descarga eléctrica.
Quando o pressóstato atinge a pressão de
paragem, os terminais de entrada do pres-
sóstato mantêm- se com tensão eléctrica.
Para evitar esta situação, a alimentação
eléctrica deve ser desligada.
A pressão de paragem nunca deve ser superior à
pressão máxima de funcionamento da bomba e do
depósito.

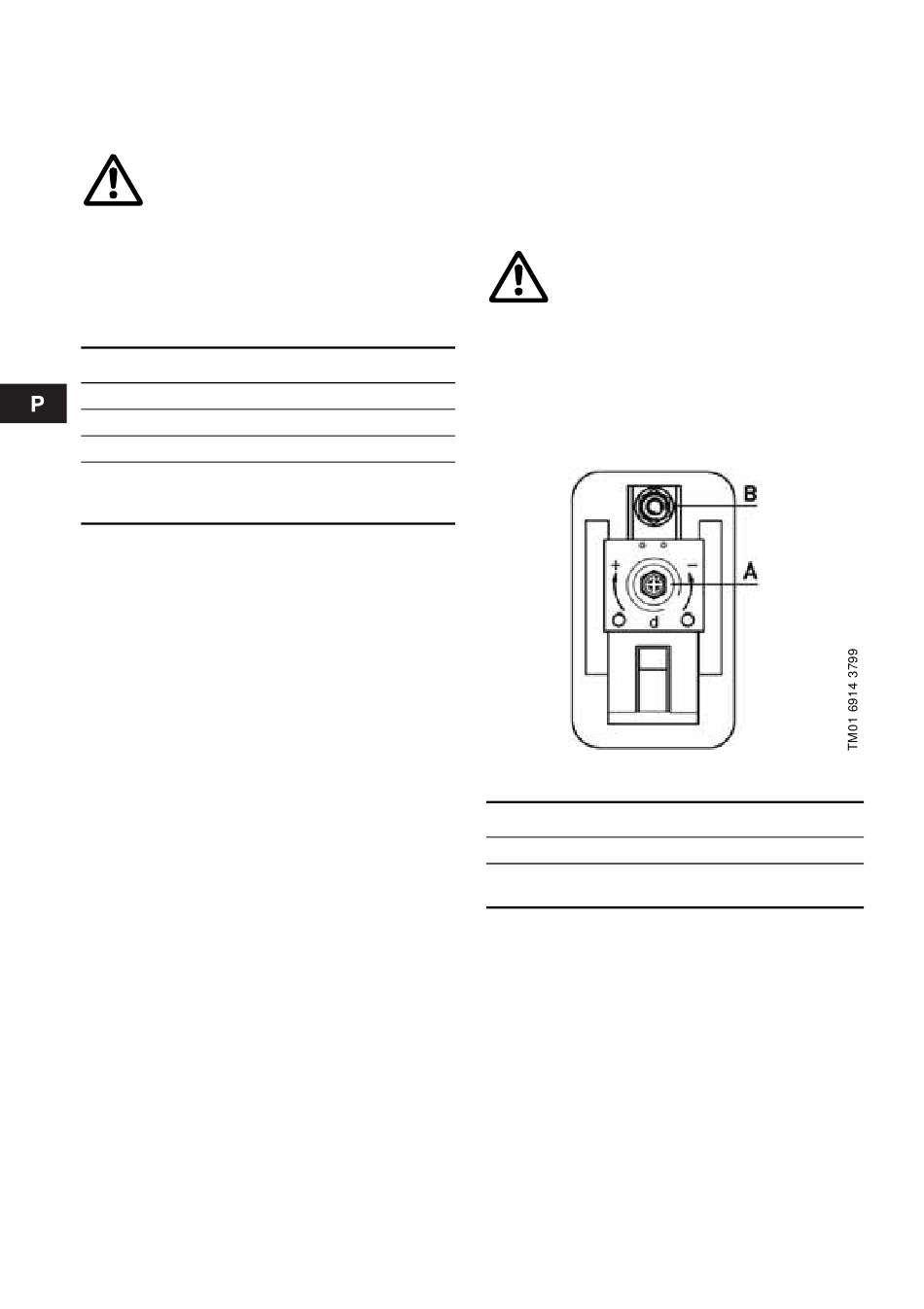

Retire a tampa do pressóstato para ajustar os para-
fusos, ver fig. 2.
Fig. 2
Ajustar para
A mover o diferencial de pressão.
aumentar / diminuir o diferencial de
B
pressão.
Se outras pressões são desejadas, proceder de
acordo:
Ajuste da pressão de arranque:
1. Rode o parafuso B no sentido dos ponteiros do
relógio para reduzir a pressão de arranque.
Rode o parafuso B no sentido contrário dos pon-
teiros do relógio para aumentar a pressão de
arranque.
O diferencial de pressão é aumentado ou dimi-
nuido respectivamente.
2. Arranque a bomba e verifique no manómetro a
pressão de paragem e de arranque obtidas.
