1.9 Meg nem engedett üzemmódok
A leszállított szivattyúk üzembiztonságát csak a
jelen üzemeltetési és karbantartási utasítás
2. Alkalmazási terület fejezete szerinti feltételek
közötti üzemeltetés biztosítja. A műszaki adatok
között megadott határértékeket semmiképpen sem
szabad túllépni.
2. Alkalmazási terület
A Grundfos CH és JP nyomásfokozó egységei
kifejezetten házi vízellátó illetve nyomásfokozó
rendszerekhez készültek.
3. Funkciók

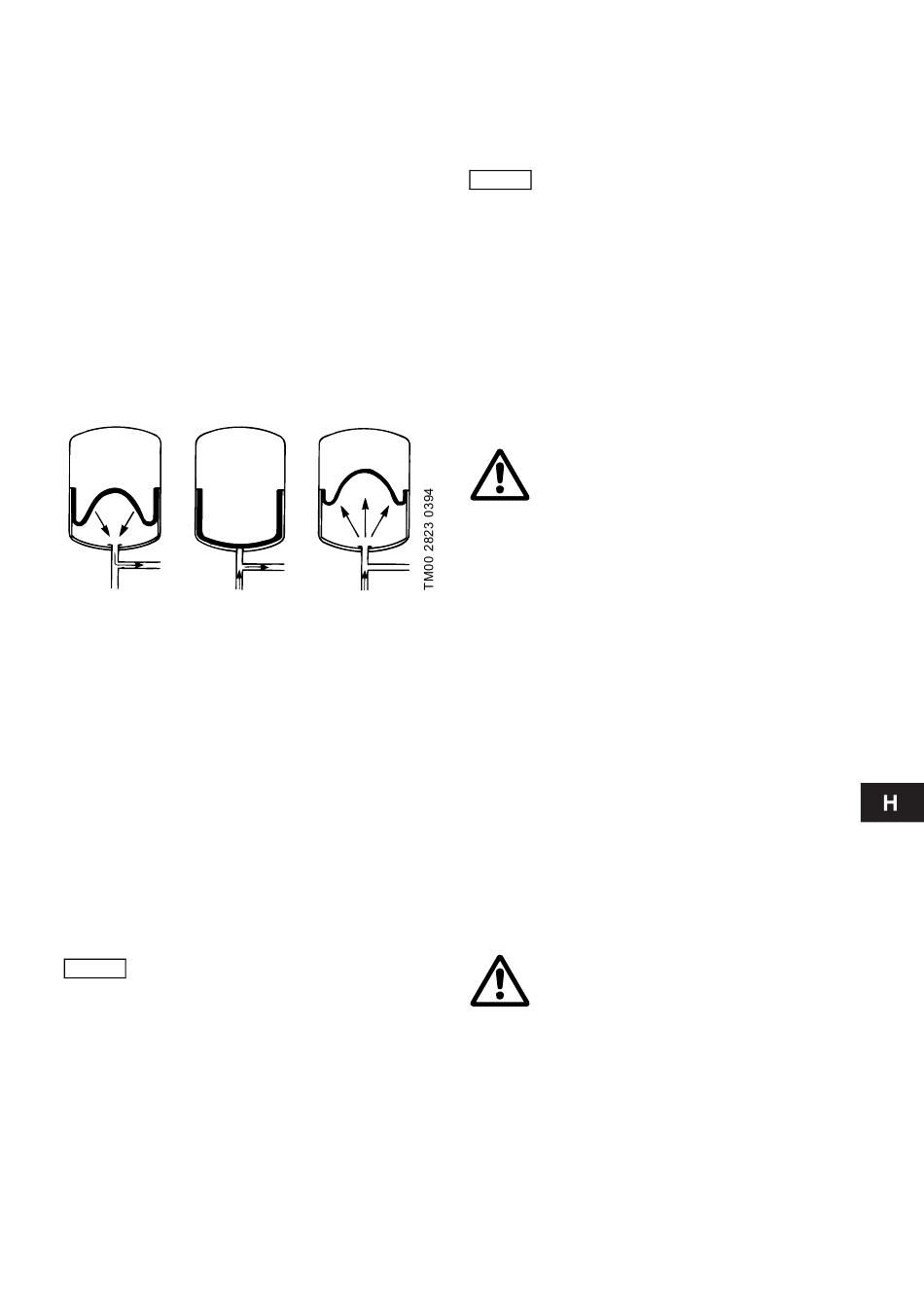

A nyomásfokozó egység a nyomáskapcsoló jelei
alapján kapcsol be és ki. Mikor a vízrendszerben
megnyitunk egy csapolót, a vízigényt elöszőr a
hidrofor tartály látja el az 1. ábra szerint.
2 bar
3 bar
1. ábra
Mikor a nyomásesés eléri a bekapcsolási értéket, a
szivattyú beindul.
Ha a vízfogyasztás megszünik, a kimenő nyomás
megnő, és a szivattyú kikapcsol, amikor a
nyomásérték eléri a nyomáskapcsolón beállított
kikapcsolási nyomást.
4. Telepítés
4.1 Összeszerelés
A nyomásfokozó egységet a 87-tól 90-ik oldalakon
lévő ábrák szerint kell összeállítani.
A 88. oldalon lévő 5 jelű, illetve a 90. oldalon lévő 2
jelű alkatrész nem része az alapkivitelű egység
szállítási terjedelmének.
A csavarmeneteket kóccal vagy
(teflon-)szalaggal kell betekerni.
Vigyázat
A tömítés a ház és a tartály között van
rögzítve.
4.2 Beépítés
A nyomásfokozó egységet a helyi előírásokkal
összhangban kell beépíteni és csatlakoztatni.
A nyomásfokozó szivattyú motorját nem szabad
befedni, hogy a megfelelő hűtéshez szükséges
levegő a hűtőventilátorhoz jusson.
4.3 Csőszerelés
A csöveket a nyomásfokozó megfelelő helyeihez kell
csatlakoztatni.
Vigyázat
4.4 Feltöltés
Beindítás előtt a szivattyút a szivattyúzott
folyadékkal fel kell tölteni. Probléma esetén
tanulmányozza át az idevonatkozó részt a szivattyú
kézikönyvében.
4.5 Villamos csatlakoztatás
Az elektromos csatlakoztatást a helyi előírások
figyelembevételével kell elvégezni.
3,5 bar
Az üzemi feszültség és a hálózati frekvencia az
adattáblán van feltüntetve. Kérjük győződjön meg
róla, hogy a motor megfelelő-e a rendelkezésre álló
villamos hálózathoz.
Az 1 x 110/220 V 60 Hz-es egyfázisú motor nem
rendelkezik túlterhelés-elleni védelemmel, ezért
mindig csatlakoztassa megfelelő külső
motorindítóhoz.
A többi egyfázisú motor rendelkezik beépített
túlterhelés-elleni védelemmel, következtetésképp
nem szükséges további (külső) motorvédelem.
A háromfázisú motorokat mindig megfelelő külső
motorindítóhoz kell csatlakoztatni.
Ha a Grundfos CH vagy JP szivattyúktól eltérő
szivattyút használ, ellenőrizze le, hogy a motor
névleges teljesítménye nem haladja-e meg a
nyomáskapcsoló névleges teljesítményét.
A villamos csatlakoztatást a 92. és 93. oldalakon
lévő ábráknak megfelelően kell elvégezni.
Amennyiben a nyomásfokozóhoz nincs
tartozékként visszacsapószelep, egy
visszacsapó szelepet vagy egy
lábszelepet kell a szivattyú
szívóoldalára beépíteni.
Soha ne végezzen semmilyen munkát a
kapcsolódobozban vagy a
nyomáskapcsolón addig, amíg a
villamos tápcsatlakoztatást meg nem
szakította!
Amennyiben a nyomásfokozó egység
villamos tápkábelének végén nincs
hálózati csatlakozó dugó, akkor vagy
szereljen rá egyet, vagy csatlakoztassa
közvetlenül egy olyan főkapcsolóhoz,
amelynek csatlakozó mérete minden
pólusnál min. 3 mm.
A főkapcsolónak gyakori működtetésre
alkalmasnak kell lennie.
