C- BEDRADING

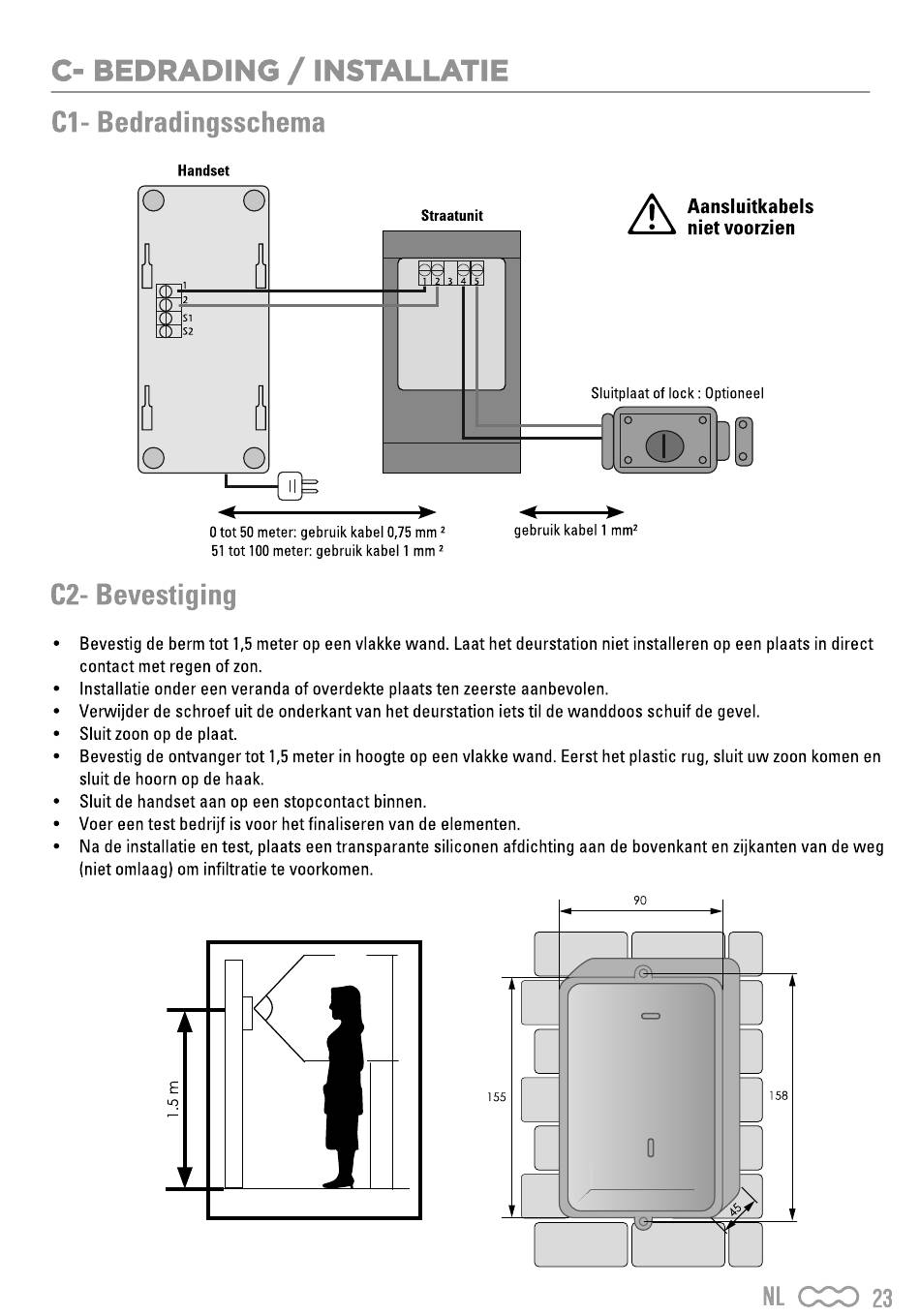

Cl- Bedradingsschema
Handset
o
o
0 tot 50 meter: gebruik kabel 0,75 mm2
51 tot 100meter: gebruik kabel 1 mm2
C2- Bevestiging
Bevestig de berm tot 1,5 meter op een vlakke wand. Laat het deurstation niet installeren op een plaats in direct
contact met regen of zon.
Installatie onder een veranda of overdekte plaats ten zeerste aanbevolen
Verwijder de schroef uit de onderkant van het deurstation iets til de wanddoos schuif de gevel.
Sluit zoon op de plaat.
Bevestig de ontvanger tot 1,5 meter in hoogte op een vlakke wand. Eerst het plastic rug, sluit uw zoon komen en
sluit de hoorn op de haak.
Sluit de handset aan op een stopcontact binnen.
Voer een test bedrijf is voor het finaliseren van de elementen.
Na de installatie en test, plaats een transparante siliconen afdichting aan de bovenkant en zijkanten van de weg
(niet omlaag) om infiltratie te voorkomen.
/ INSTALLATIE
o
o
Straatunit
Sluitplaat of lock : Optioneel
gebruik kabel 1 mm2
Aansluitkabels
niet voorzien
o
90
NL CCO 23
