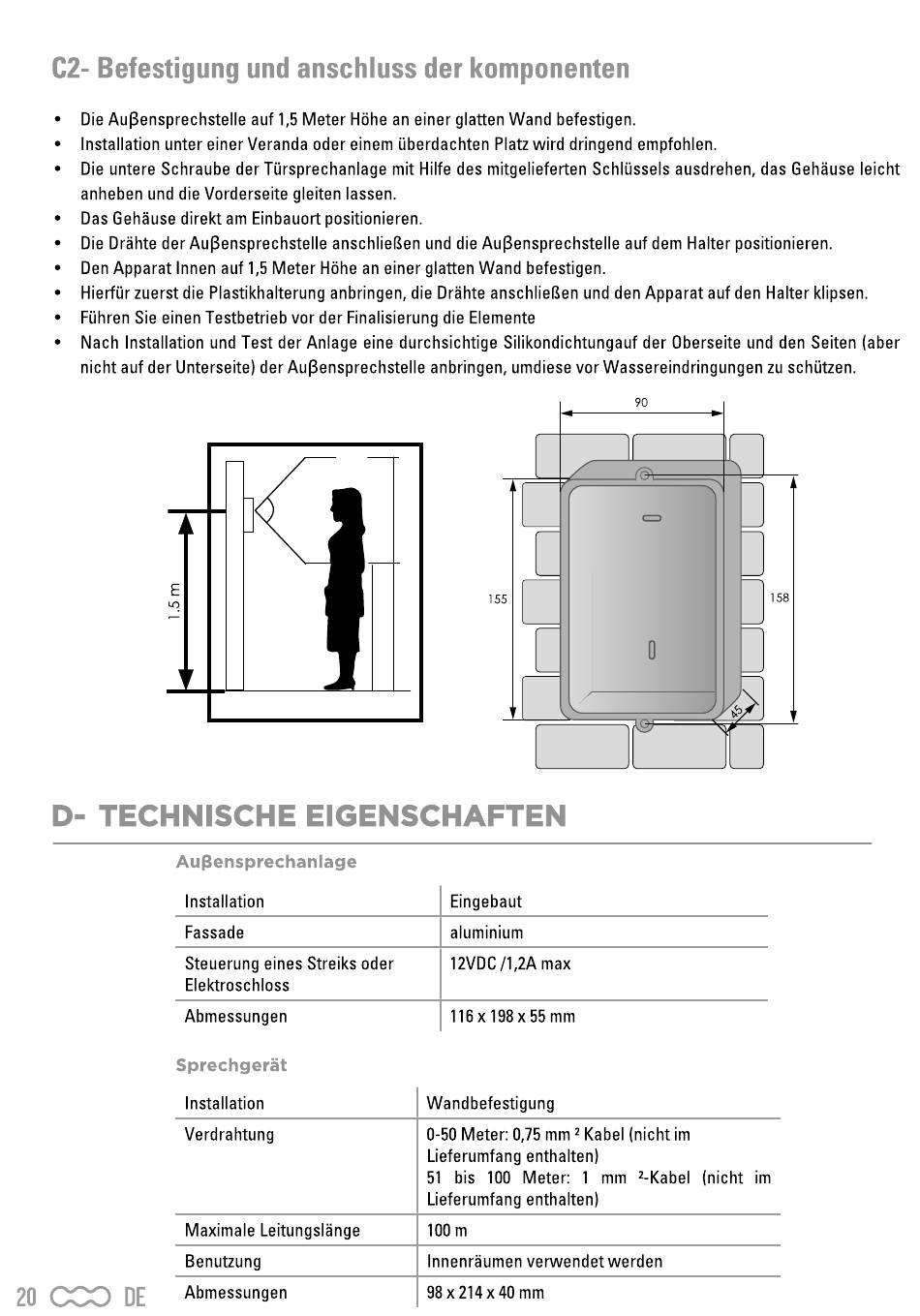

C2- Befestigung und anschluss der komponenten
Die Außensprechstelle auf 1,5Meter Höhe an einer glatten Wand befestigen.
• Installation unter einer Veranda Oder einem überdachten Platz Wird dringend empfohlen.
Die untere Schraube der Türsprechanlage mit Hilfe des mitgelieferten Schlüssels ausdrehen, das Gehäuse leicht
anheben und die Vorderseite gleiten lassen.
Das Gehäuse direkt am Einbauort positionieren.
Die Drähte der Außensprechstelle anschließen und die Außensprechstelle auf dem Halter positionieren.
DenApparat Innen auf 1,5Meter Höhean einer glatten Wand befestigen.
Hierfür zuerst die Plastikhalterung anbringen, die Drähte anschließen und den Apparat auf den Halter klipsen.
Führen Sie einen Testbetrieb vor der Finalisierung die Elemente
Nach Installation und Test der Anlage eine durchsichtige Silikondichtungauf der Oberseite und den Seiten (aber
nicht auf der Unterseite) der Außensprechstelle anbringen, umdiesevor Wassereindringungenzu schützen.
D- TECHNISCHE
Außensprechanlage
Installation
Fassade
Steuerung eines Streiks Oder
Elektroschloss
Abmessungen
Sprechgerät
Installation
Verdrahtung
Maximale Leitungslänge
Benutzung
Abmessungen
20 CCO DE
EIGENSCHAFTEN
Eingebaut
aluminium
12VDC/1,2A max
116 x 198 x 55 mm
Wandbefestigung
0-50 Meter: 0,75 mm 2 Kabel (nicht im
Lieferumfang enthalten)
51 bis 100 Meter:
Lieferumfangenthalten)
100m
Innenräumen
98 x 214 x 40 mm
90
155
1 mm 2-Kabel (nicht
verwendet werden
58
im
