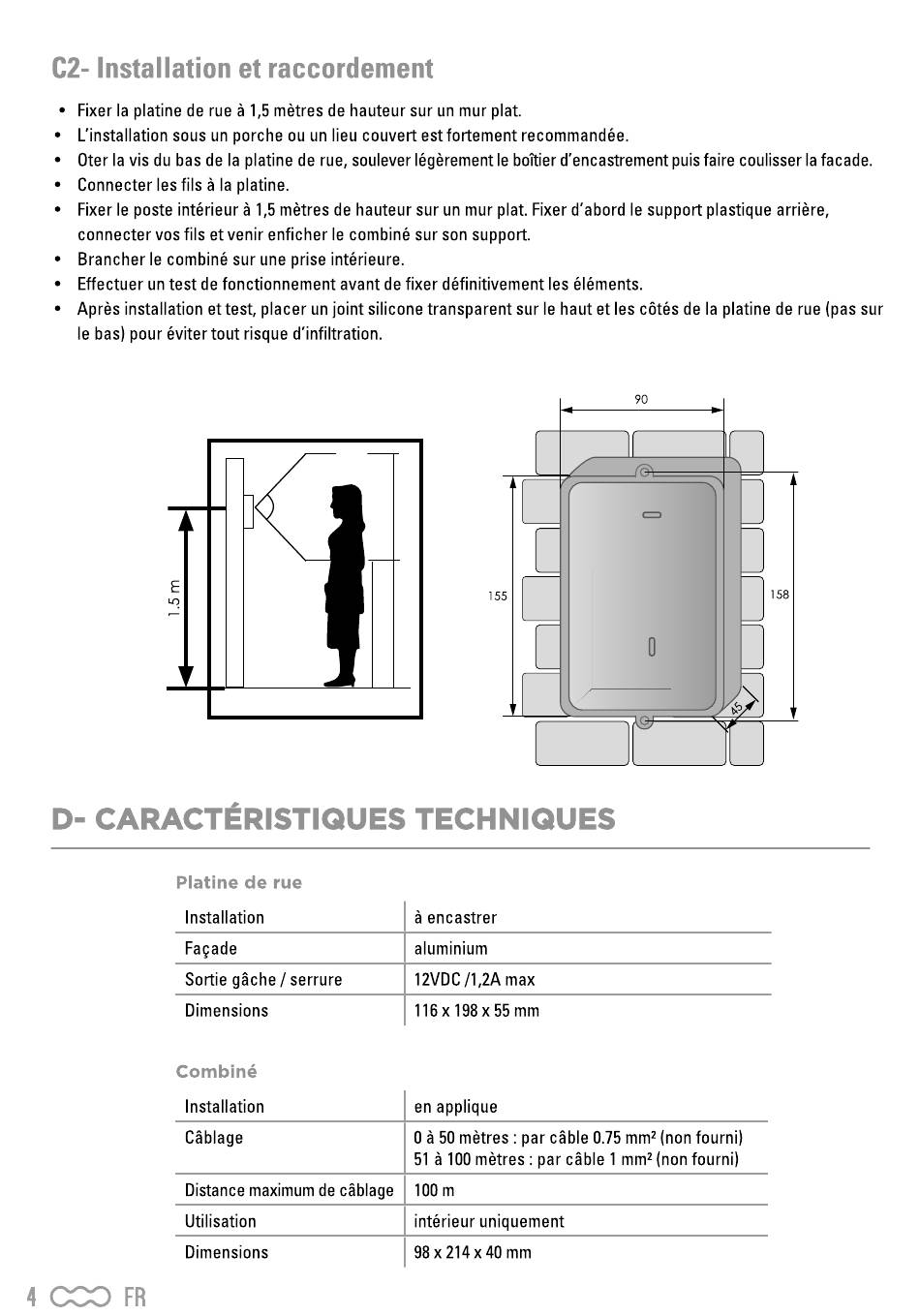

C2- Installation
• Fixer la Platine de rue å 1,5 métres de hauteur sur un mur plat.
L'installation sous un porche ou un lieu couvert est fortement recommandée.
Oter Iavis du bas de Ia Platinede rue, souleverIégérementIe boitierd'encastrementpuisfaire coulisserIafacade.
• Connecter les fils å la platine.
Fixer le poste intérieur å 1,5 metres de hauteur sur un mur plat. Fixer d'abord le support plastique arriére,
connecter vos fils et venir enficher Ie combiné sur son support.
Brancher le combiné sur une prise intérieure.
Effectuer un test de fonctionnement
Aprés installation et test, placer un joint silicone transparent sur Ie haut et Iescötés de Ia Platinede rue (pas sur
le bas) pour éviter tout risque d'infiltration.
D- CARACTÉRISTIQUES
Platine
Installation
Fagade
Sortie gäche / serrure
Dimensions
Combiné
Installation
Cäblage
Distance maximum de cäblage
Utilisation
Dimensions
4 CCO FR
et raccordement
avant de fixer définitivement
de rue
les éléments.
TECHNIQUES
å encastrer
aluminium
12VDC max
198 x 55 mm
en applique
Oä 50 metres : par cäble 0.75mm2(nonfourni)
51 å 100 métres : par cåble 1 mm2(non fourni)
100 m
intérieur uniquement
98 x 214 x 40 mm
