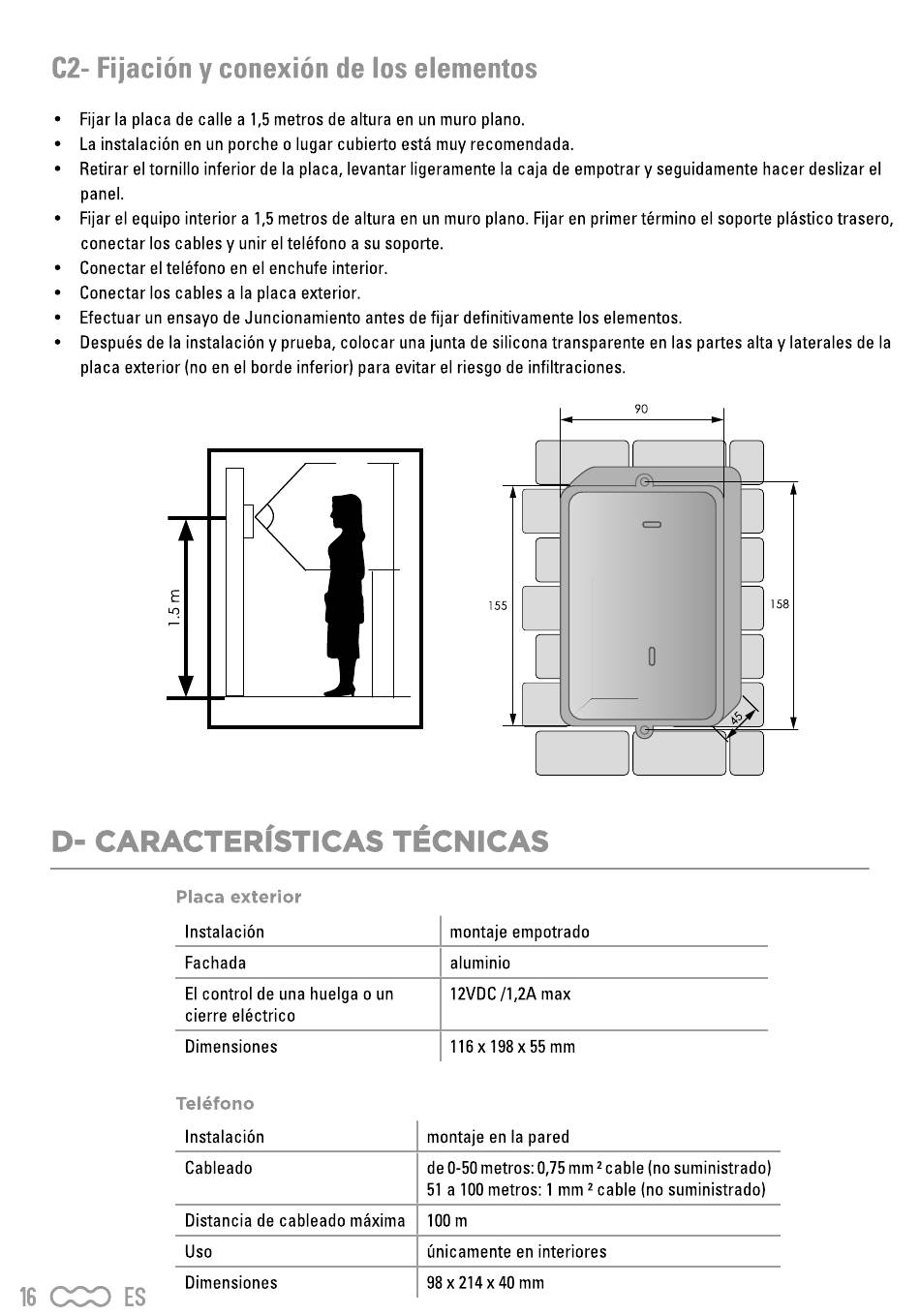

C2- Fijaciön y conexiön de Ios elementos
Fijar la placa de calle a 1,5 metros de altura en un muro Plano.
La instalaciön en un porche o lugar cubierto estå muy recomendada.
Retirar el tornillo inferior de la placa, levantar ligeramente la caja de empotrar y seguidamente hacer deslizar el
panel.
Fijar eI equipo interior a 1,5 metros de altura en un muro Plano. Fijar en primer término eI soporte plåstico trasero,
conectar los cables y unir el teléfono a su soporte.
Conectar eI teléfono
Conectar Ios cables a Ia placa exterior.
Efectuar un ensayo de Juncionamiento antes de fijar definitivamente los elementos.
Despuésde Ia instalaciön y prueba, colocar una junta de silicona transparente en Ias partes alta y laterales de Ia
placa exterior (no en el borde inferior) para evitar eI riesgo de infiltraciones.
D- CARACTERiSTlCAS
Placa
Instalaciån
Fachada
EI control de una huelga o un
cierre
Dimensiones
Teléfono
Instalaciön
Cableado
Distancia
Uso
Dimensiones
16 CCO
en eI enchufe interior.
TÉCNICAS
exterior
eléctrico
de cableado måxima
155
montaje empotrado
aluminio
12VDC/1,2A max
116 x 198 x 55 mm
montaje en Ia pared
de 0-50 metros: 0,75mm 2cable (no suministrado)
51 a 100 metros: 1 mm 2cable (no suministrado)
100m
ünicamente en interiores
98 x 214 x 40 mm
90
158
