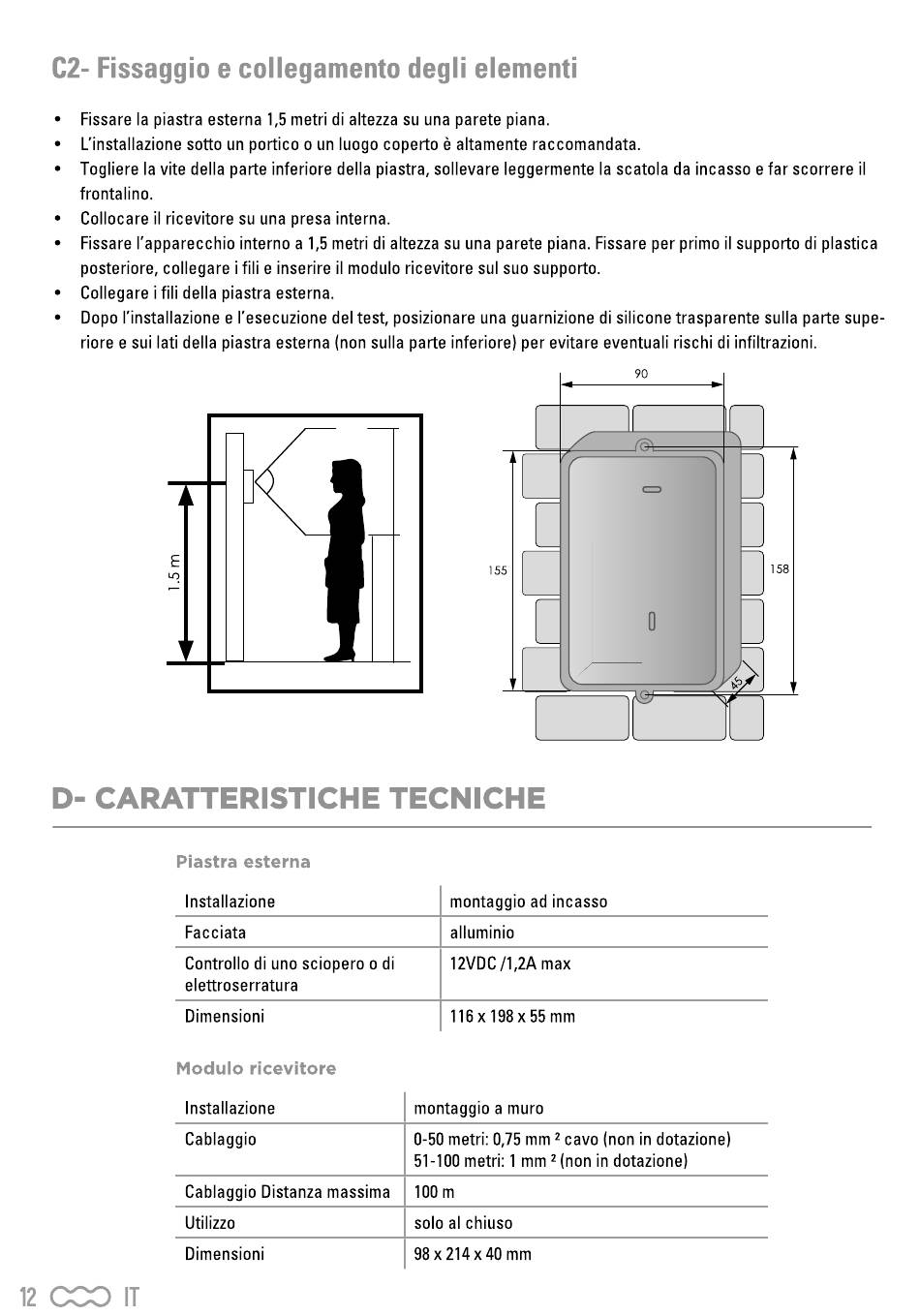

C2- Fissaggio e collegamento degli elementi
Fissare la piastra esterna 1,5 metri di altezza su una parete piana.
L'installazione sotto un portico o un Iuogo coperto é altamente raccomandata.
Togliere la vite della parte inferiore della piastra, sollevare leggermente la scatola da incasso e far scorrere il
frontalino.
Collocare il ricevitore su una presa interna.
Fissare l'apparecchio interno a 1,5 metri di altezza su una parete piana. Fissare per primo il supporto di plastica
posteriore, collegare i fili e inserire il modulo ricevitore sul suo supporto.
Collegare i fili della piastra esterna.
Dopo l'installazione e l'esecuzione del test, posizionare una guarnizione di silicone trasparente sulla parte supe-
riore e sui lati della piastra esterna (non sulla parte inferiore) per evitare eventuali rischi di infiltrazioni.
D- CARATTERISTICHE
Piastra
Installazione
Facciata
Controllo di uno sciopero o di
elettroserratura
Dimensioni
Modulo
Installazione
Cablaggio
Cablaggio Distanza massima
Utilizzo
Dimensioni
12 CCO IT
TECNICHE
esterna
ricevitore
montaggio a muro
0-50 metri: 0,75 mm 2 cavo (non in dotazione)
51-100 metri: 1 mm 2(non in dotazione)
100 m
solo al chiuso
98 x 214 x 40 mm
155
montaggio ad incasso
alluminio
12VDC/1,2A max
116 x 198 x 55 mm
90
58
