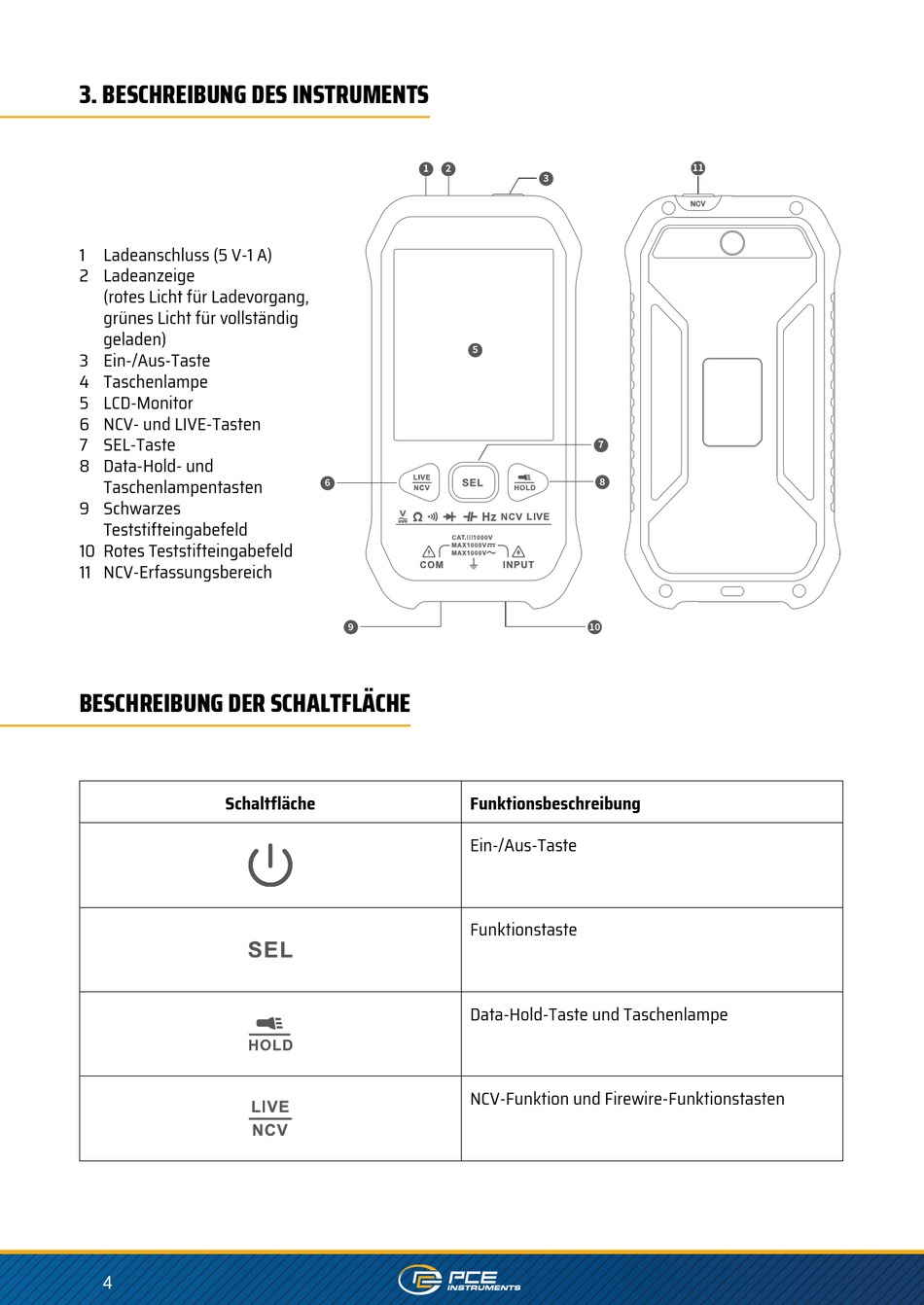

3. BESCHREIBUNG DES INSTRUMENTS

1 Ladeanschluss (5 V-1 A)
2 Ladeanzeige
(rotes Licht für Ladevorgang,
grünes Licht für vollständig
geladen)
3 Ein-/Aus-Taste
4 Taschenlampe
5 LCD-Monitor
6 NCV- und LIVE-Tasten
7 SEL-Taste
8 Data-Hold- und
Taschenlampentasten
9 Schwarzes
Teststifteingabefeld
10 Rotes Teststifteingabefeld
11 NCV-Erfassungsbereich
BESCHREIBUNG DER SCHALTFLÄCHE
Schaltfläche
4
� �
�
�
�
Funktionsbeschreibung
Ein-/Aus-Taste
Funktionstaste
Data-Hold-Taste und Taschenlampe
NCV-Funktion und Firewire-Funktionstasten
��
�
�
�
��
